![Electrolux EGD 6576 NOK [26/60] Установка прокладки](/views2/1953323/page26/bg1a.png)
кабель типа H05V2V2-F T90 или
эквивалентный. Удостоверьтесь, что
провод имеет сечение, допускающее
его использование при данном
напряжении и рабочей температуре.
Желто-зеленый провод заземления
должен быть примерно на 2 см
длиннее коричневого (или черного)
провода, идущего на фазу.
8.8 Установка прокладки
1. Очистите область выреза
столешницы.
2. Приклейте к нижней кромке
варочной панели вдоль края
стеклокерамической поверхности
уплотняющую ленту. Не
растягивайте ленту. Убедитесь,
что концы ленты расположены
посередине одной из сторон
варочной панели.
3. Отмеряя уплотнительную ленту
перед тем, как ее отрезать,
добавьте несколько миллиметров к
ее длине.
4. Соедините две конца
уплотнительной ленты вместе.

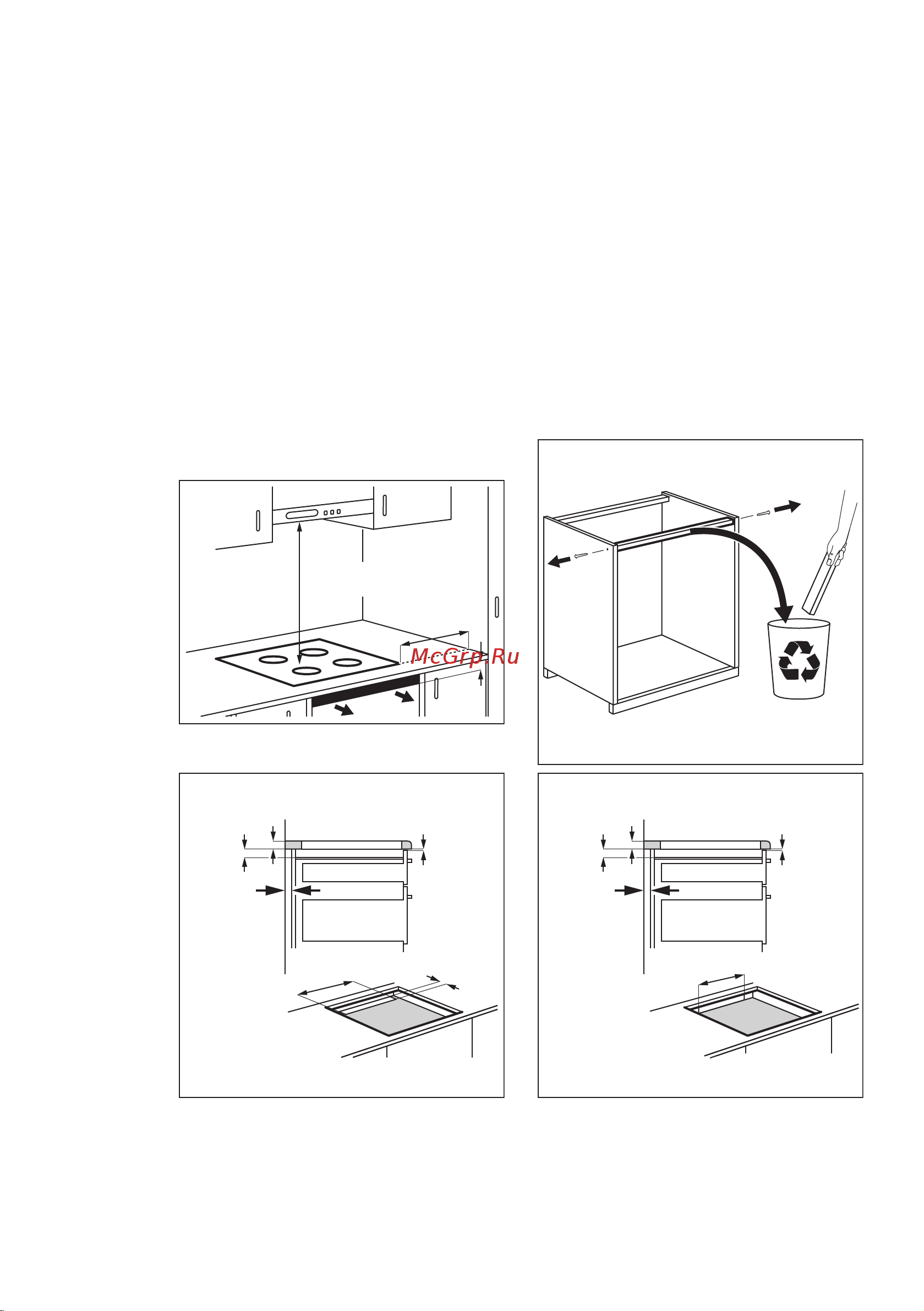

8.9 Сборка
min.
600 mm
min.
650 mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
www.electrolux.com26
