Electrolux EGG 646 ICN [7/16] Инструкции по установке
![Electrolux EGG 646 ICN [7/16] Инструкции по установке](/views2/1953331/page7/bg7.png)
7
Технические данные
Характеристики газовых
конфорок
Большая 3 кВт (G20/G25)
Маленькая 1 кВт
Средняя 2 кВт
Настройка
Природный газ G20/G25- 20/25 мбар
Природный газ 13 мбар (с дополнительным
комплектом форсунок)
Электрическая зона нагрева
(EXG676)
Диаметр 145 мм 1,5 кВт
Подключение к электросети 220-230 В, 50 Гц
Подключение газа G 1/2"
Инструкции по установке
• Описанные ниже действия по установке и
настройке прибора должны выполняться
квалифицированным персоналом, имеющим
соответствующую лицензию
Госгортехнадзора.
• Боковые стенки мебели, в которую
встраивается варочная поверхность не
должны быть выше уровня варочной
поверхности.
• Не устанавливайте варочную поверхность
вблизи гор ючих материалов (например,
занавесок, висящих кухонных полотенец и
пр.).
• Перед проведением любых работ с
прибором, его след ует отключить от
электросети. Если необходимо оставить
прибор под напряжением, то следует принять
все необходимые меры предосторожности.
Подключение газа
Подключение к газовой магистрали должно быть
выполнено в соответствии с действующими
правилами.
Данная варочная поверхность может работать на
природном газе с давлением 20 или 13 мбар (с
дополнительными форсунками).
Перед установкой убе дитесь в том, что номинальное
давление газа, указанное на приборе, соответствует
давлению в магистрали. При полностью открытых
кранах падение дав ления не должно превышать 5%.
Такое падение давления обусловлено следующими
параметрами:
- максимальная пропускная способность
измерителя,
- диаметр и длина трубы перед измерителем и
после измерителя,
- сечение различных газовых труб в разводке,
- диаметр возможных соединений.
Важное примечание:
Для правильной работы прибор а, эконо много
расхода энергии и долгого срока службы
необходимо, чтобы рабочее давление находилось
в рекомендуемом диапазоне.
Регулируемое соединение с входной трубкой
осуществляется при помощи гайки с резьбой G 1/
2". Вставьте между элементами соединения
прокладку, как показано на рис. 8. Завинтите части
соединения, не затягивая их, поверните соединение
в нужном направлении, а затем затяните.
Внимание:
После окончания работ по подключению следует
обязательно проверить герметичность всех газовых
соединений. Используй те для этого мыльную воду,
ни в коем случае не используйте пламя.

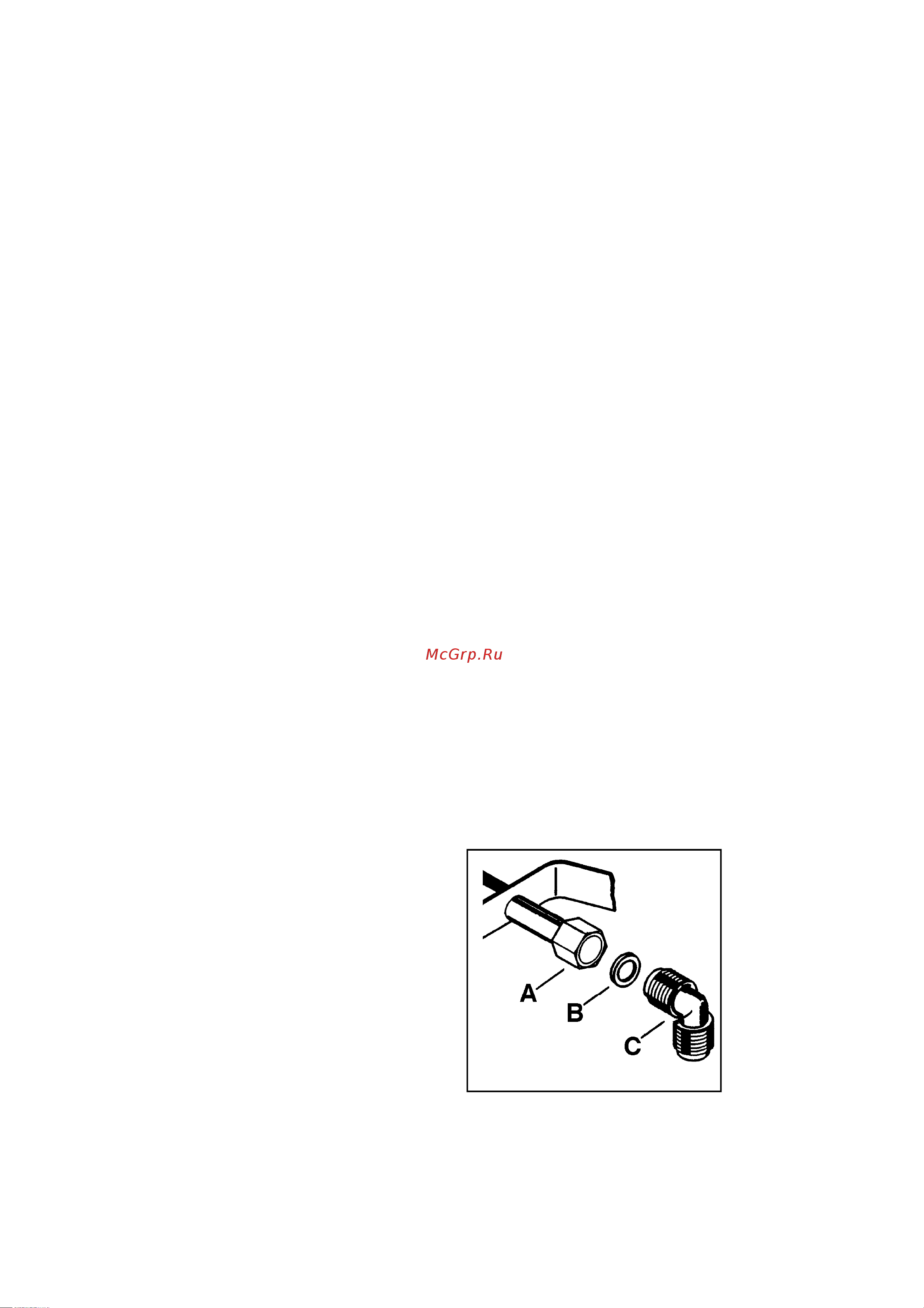

А) Входная труба с гайкой
В) Прокладка
С) Регулируемое соединение
Рис. 8
FO 0264
