8
Электрическое подключение
Прибор рассчитан на работу от сети с напряжением
220-230 В, 1 фаза, 50 Гц.
Подключение должно быть выполнено в
соответствии с действующими правилами и
нормами.
Перед подключением прибора к сети убедитесь в
том, что:
1. предохранитель и электросеть рассчитаны на
максимальную мощность подключения прибора
(см. табличку с техническими данными);
2. электрическая р азвод к а имеет контакт
заземления, организованный в соответствии с
действующими правилами;
3. после ок ончания встраивания прибора в
кухонную м ебель электрическая розетка или
двухполюсный прерыватель, используемые для
подключения прибора, будут легко доступны.
Прибор поставляется с кабелем питания. Кабель
питания следу е т оснастить вилкой, выдерживающей
ук азанную на табличке с тех нич ескими данным и
нагрузку. При подключении вилки к кабелю
ру ковод ству й тесь рекомендациями рисунка 9. Вилку
кабеля питания следует вставить в соответствующую
розетку.
При постоянном по дключении прибора к э лектросе ти
для отключения прибора необходимо установить
двухполюсный прерыватель с минимальным
расстоянием между контактами 3 мм. Прерыватель
должен соответствовать подключенной нагрузке.
Кабель питания должен быть проложен так, чтобы
ни одна из его частей не была подвержена нагреву
выше 90°С.
Пр овод к абеля питания в ко ричн евой оплетке
(подключенный в клеммной коробке к контакту с
обозначением “L”) всегда должен быть подключен к
фазе электросети.
Замена кабеля питания
Следуе т испол ьзова ть только кабель типа H05V2V2-
F T90. Кабель должен быть рассчитан на мощность
подключения прибора и рабочую температуру.

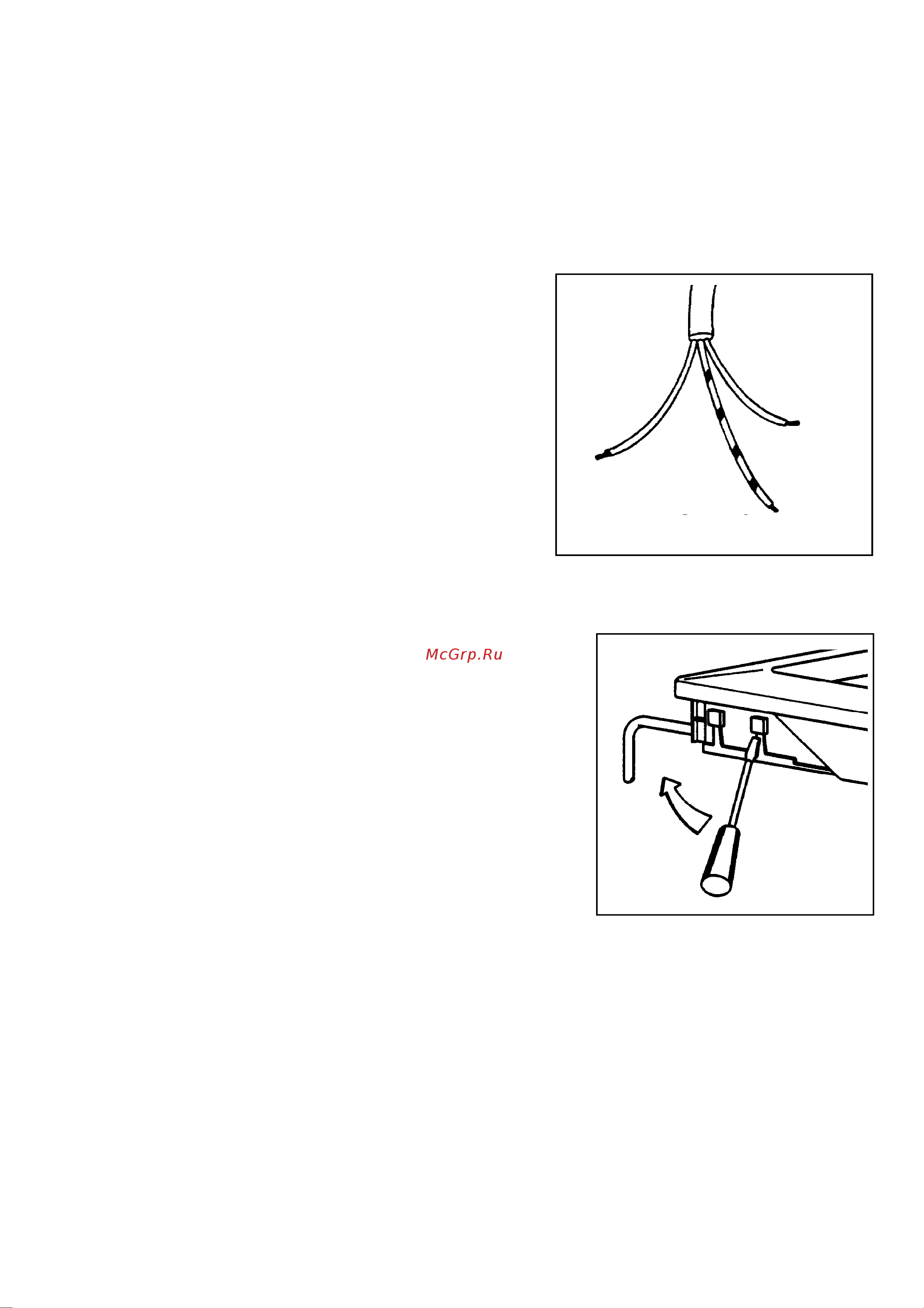

Провод заз емления в желто-зеленой оплетке должен
быть примерно на 2 см длиннее других проводов
(рис. 9).
В некоторых моделях дл я того, чтобы открыть
терминальный блок нужно сделать следующее:
Вставить тонкую отвертку в видимую
выступающую часть тер мин ального блока,
слегка надавить и поднять (рис. 10).
фаза
земля (желто-зеленый)
нейтраль
FO 0073
FO 0257
Рис. 10
Рис. 9
!
