Электрическое подключение
Прибор рассчитан на подключение к однофазной сети
электропитания напряжением 230 В.
Подключение должно выполняться в соответствии с
действующими нормами и правилами.
Перед подключением прибора:
1. удостоверьтесь, что предохранитель сети и
электрическая сеть в Вашей квартире выдерживают
соответствующую нагрузку (см. паспортную
табличку);
2. удостоверьтесь, что электрическая сеть имеет
должное заземление, соответствующее
действующим нормам;
3. удостоверьтесь, что при установленной на место
варочной панели обеспечивается легкий доступ к
розетке сети и вилке сетевого шнура.
Прибор поставляется с сетевым шнуром. Его следует
оборудовать вилкой, соответствующей нагрузке,
указанной на паспортной табличке. Желтозеленый
провод заземления должен быть примерно на 2 см.
длиннее проводов фаз. Вилку следует вставлять в
соответствующую розетку.
При неразъемном подключении прибора к сети
необходимо установить между ними двухполюсный
размыкатель с расстоянием между разомкнутыми
контактами не менее 3 мм. тип которого соответствует
требуемой нагрузке в соответствии с действующими
нормами и правилами.
Сетевой провод должен быть размещен таким образом,
чтобы никакая его часть не могла нагреться до
температуры, на 90 °C превышающей комнатную
температуру
Коричневый провод (подключенный к контакту
клеммной колодки, помеченному буквой “L”) всегда
должен соединяться с фазой сети.
Замена сетевого шнура
При необходимости замены сетевого шнура
используйте только специальный кабель. Сечение
проводов должно соответствовать напряжению и
рабочей температуре.
Желтозеленый провод заземления должен быть
примерно на 2 см. длиннее проводов фаз (Рис. 8).
Чтобы открыть клеммную коробку и получить доступ к
клеммам, действуйте следующим образом:
1. вставьте кончик отвертки в видимую выступающую
часть клеммной коробки;
2. слегка надавите и поднимите (Рис. 9)
Варочная панель оснащена трехполюсной клеммной
колодкой, предназначенной для подключения к сети
напряжением 230 В (Рис. 10).
Провод заземления всегда следует подсоединять к
клемме, помеченной символом
.
По завершении подключения закрепите сетевой шнур
специальным хомутом.

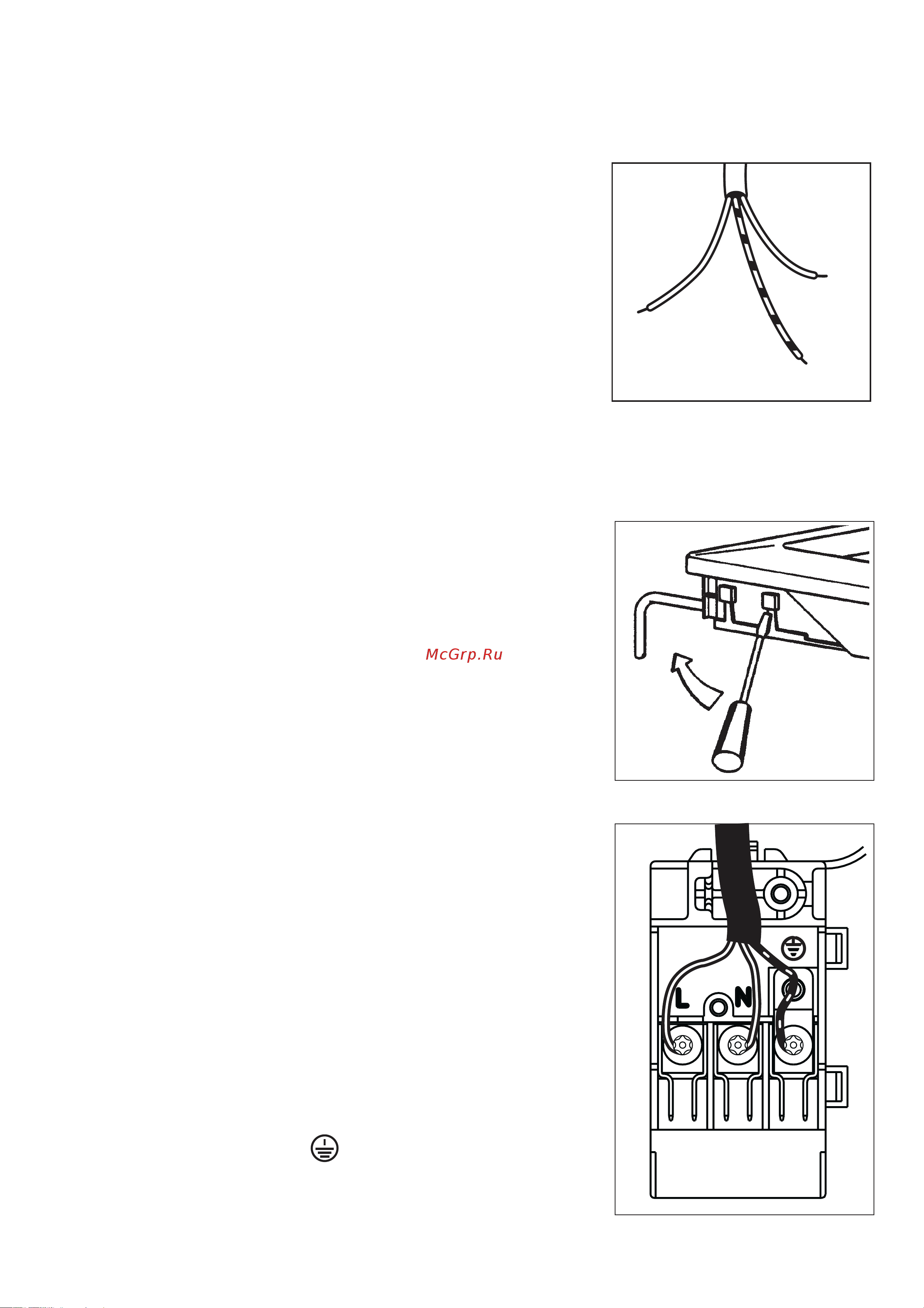

Рис. 10
FO 0257
Рис. 9
Рис. 8
Нейтраль
(ноль)
Провод заземления
(желтозеленый)
