Указания для установщика

Установка и сборка

Размеры для встраивания в кухонную мебель

приведены на Рис. 3.

Высота боковых стенок кухонной мебели не должна

превышать высоту варочной панели. Не

устанавливайте варочную панель вблизи от

легковоспламеняющихся материалов (например,

занавесок, полотенец и т.д.).

Перед установкой варочной панели в выемку для

встраивания проложите вдоль ее краев уплотнительную

прокладку, входящую в комплект поставки.

Необходимо, чтобы она была проложена непрерывно

во избежание попадания брызг, которые могут падать

с варочной панели, внутрь кухонной мебели.

1. Проложите уплотняющую прокладку вдоль

всего края выемки так, чтобы в месте стыка

краев они не накладывались друг на друга./

2. Установите варочную панель в выемку и

закрепите ее с помощью соответствующих

зажимов и винтов, как показано на Рис.4.

3. Удалите выступившие наружу избытки

уплотнительной прокладки

По краям варочной панели образуется двойное

уплотнение, защищающее от проникновения

жидкостей.

В случае, если несколько 30см варочных

панелей устанавливаются в одну и ту же выемку

одна к другой, Вы можете приобрести

специальный комплект для сборки, включая

боковой кронштейн и дополнительные

уплотнения, в наших сервисных центрах.

Соответствующие инструкции поставляются

вместе с комплектом для сборки.

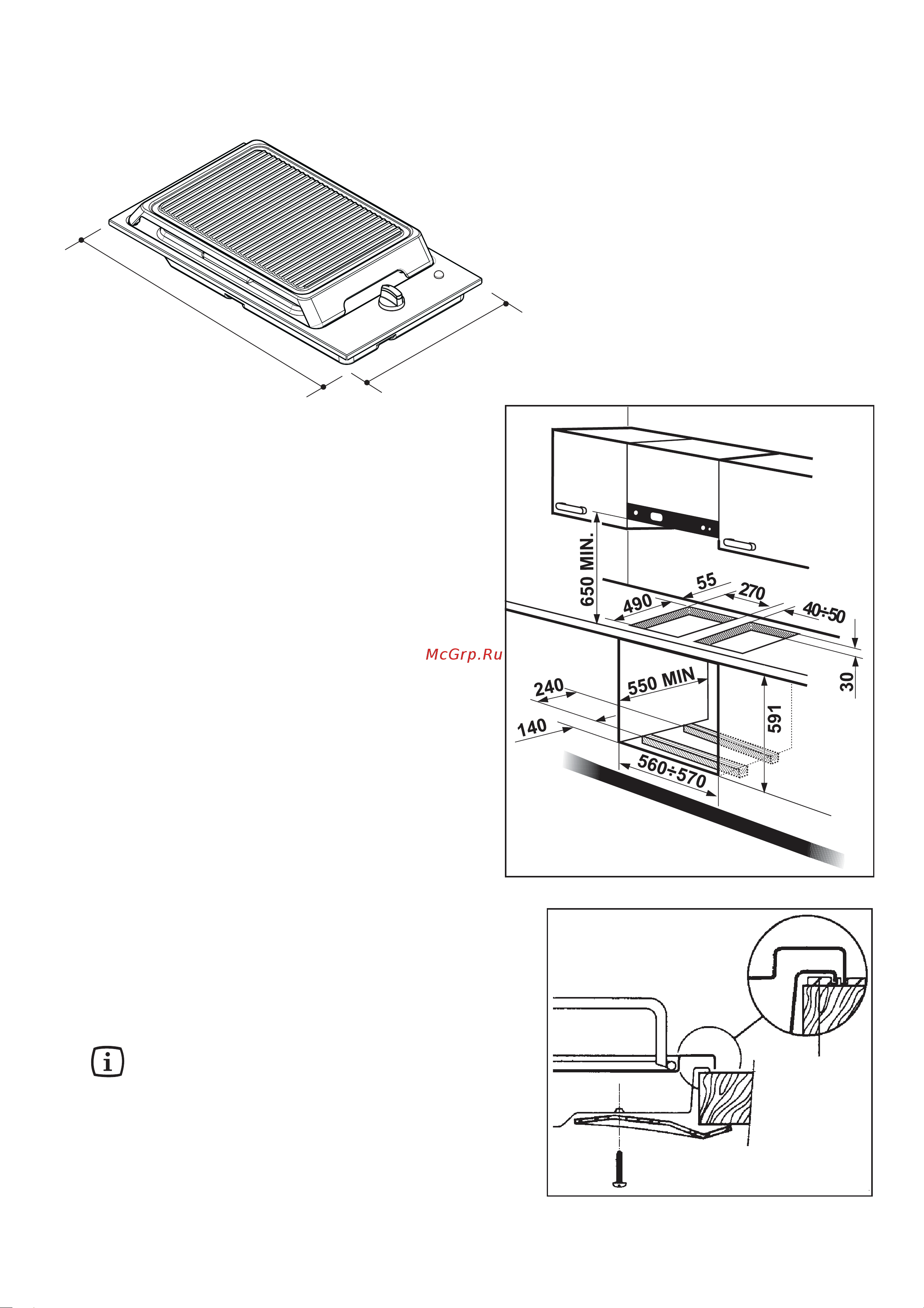

Рис. 4

a) Уплотнение

FO 0199

Рис. 3

290

510
