Electrolux EHF 6547 FXK [6/56] Juhtpaneeli skeem
![Electrolux EHF 6547 FXK [6/56] Juhtpaneeli skeem](/views2/1953398/page6/bg6.png)

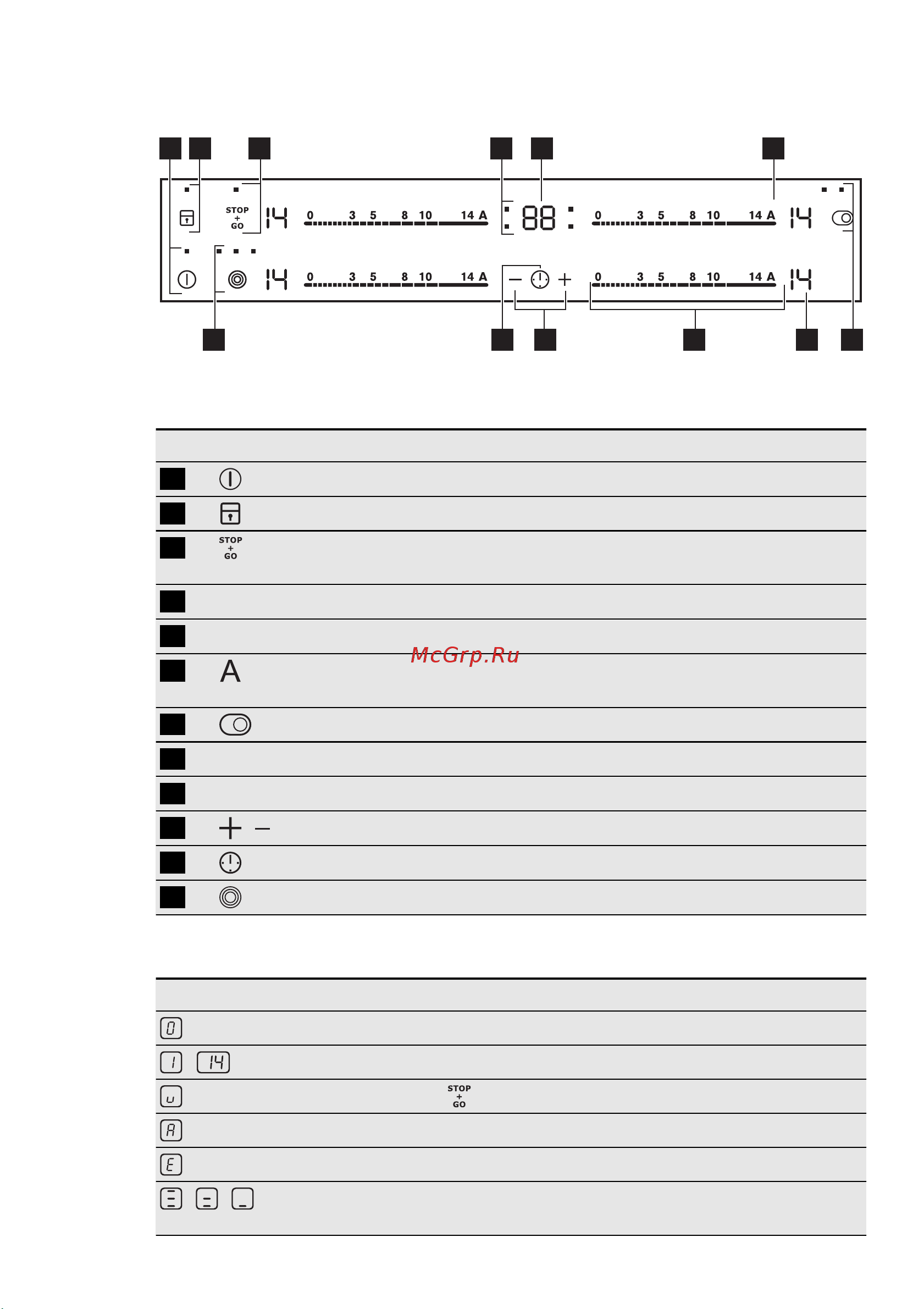

3.1 Juhtpaneeli skeem
61 2 3
4
5
1011 9
812 7
Kasutage seadmega töötades sensorvälju. Näidikud, indikaatorid ja helid näitavad, millised
funktsioonid on sees.
Sensorväli Funktsioon
1
Seadme sisse- ja väljalülitamiseks.
2
Juhtpaneeli lukustamiseks/avamiseks.
3
Funktsiooni STOP+GO sisse- ja väljalülitami‐
seks.
4
Keeduväljade taimeri indikaatorid Näitavad, millise välja jaoks aeg määratakse.
5
Taimerinäidik Näitab aega minutites.
6
Automaatse kiirsoojenduse funktsiooni käivitami‐
seks.
7
Välise ringi sisse- ja väljalülitamiseks.
8
Soojusastme näit Näitab soojusastet.
9
Juhtriba Soojusastme määramiseks.
10
/
Aja pikendamiseks või lühendamiseks.
11
Keeduvälja valimiseks.
12
Välimiste ringide sisse- ja väljalülitamiseks.
3.2 Soojusastme näit
Ekraan Kirjeldus
Keeduväli on välja lülitatud.
-
Keeduväli on sisse lülitatud.
Funktsioon on sees.
Automaatne kiirsoojenduse funktsioon on sisse lülitatud.
+ number
Tegemist on rikkega.
/ /
OptiHeat Control (3-astmeline jääkkuumuse näit): küpsetamise jät‐
kamine / soojashoidmine / jääkkuumus.
6
