Hotpoint-Ariston HR 641 C CM [4/6] Описание прибора

ОПИСАНИЕ ПРИБОРА

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Прежде чем подключать прибор к электрической сети, необходимо выполнить подсоединение электрических проводов.

Установка прибора должна выполняться квалифицированным специалистом с соблюдением действующих правил техники безопасности и установки

оборудования. В частности, установка должна выполняться в соответствии с нормами, устанавливаемыми местной службой энергоснабжения.

Убедитесь, что напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствует напряжению сети

в помещении.

Правила требуют, чтобы данный прибор был заземлен: используйте провода (включая заземляющий провод) только указанных размеров.

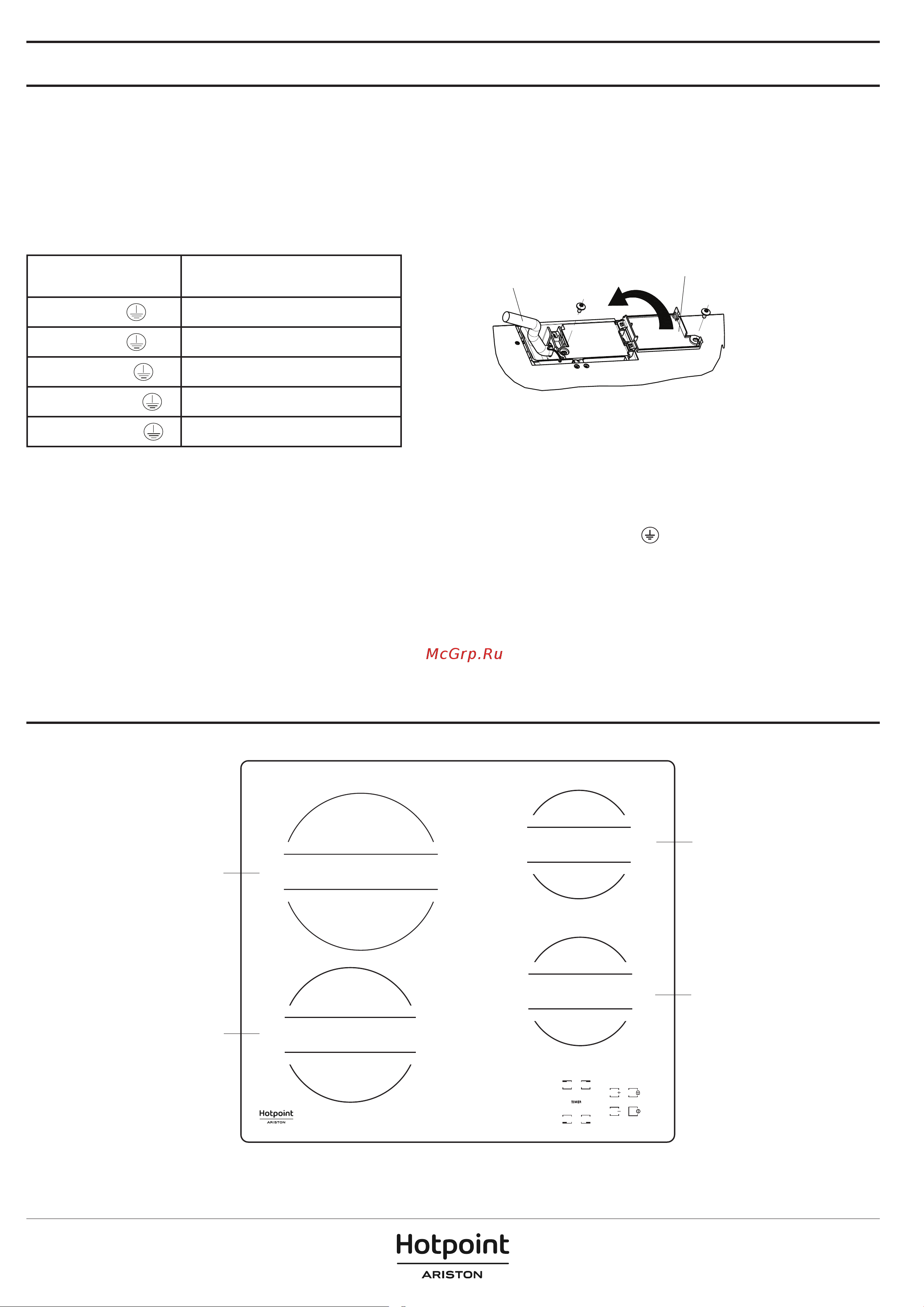

ПОДКЛЮЧЕНИЕ К КЛЕММНОЙ КОЛОДКЕ

Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F (см. таблицу ниже).

НАПРЯЖЕНИЕ

ПИТАНИЯ

ПРОВОДА

ЧИСЛО x РАЗМЕР

220-240B ~ +

3 x 4 мм

230-240B ~ +

3 x 4 мм

(только для Австралии)

220-240B 3~ +

4 x 1,5 мм

380-415B 3N~ +

5 x 1,5 мм

380-425B 2N~ +

4 x 1,5 мм

Прибор должен подключаться к электросети через многополюсный выключатель с расстоянием между контактами не менее 3 мм.

ВНИМАНИЕ: Кабель электропитания должен иметь достаточную длину для того, чтобы варочная панель могла быть снята со столешницы.

При этом кабель должен быть размещен так, чтобы избежать его повреждения или перегрева из-за соприкосновения с основанием.

ПРИМЕЧАНИЕ: Желто-зеленый заземляющий провод следует подсоединить к клемме с символом . Этот провод должен быть длиннее

других проводов.

• Удалите около 70 мм оболочки кабеля электропитания (B).

• Зачистите жилы примерно на 10 мм. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке

в соответствии с находящейся рядом с ней схемой.

• Закрепите кабель электропитания (B) с помощью кабельного зажима.

• Закройте клеммную коробку крышкой (A), закрепив ее прилагаемым винтом.

• По завершении подсоединения электрических компонентов вставьте варочную панель сверху и подвесьте ее на пружинах, как показано

на рисунке.

210 мм

180 мм

145 мм
