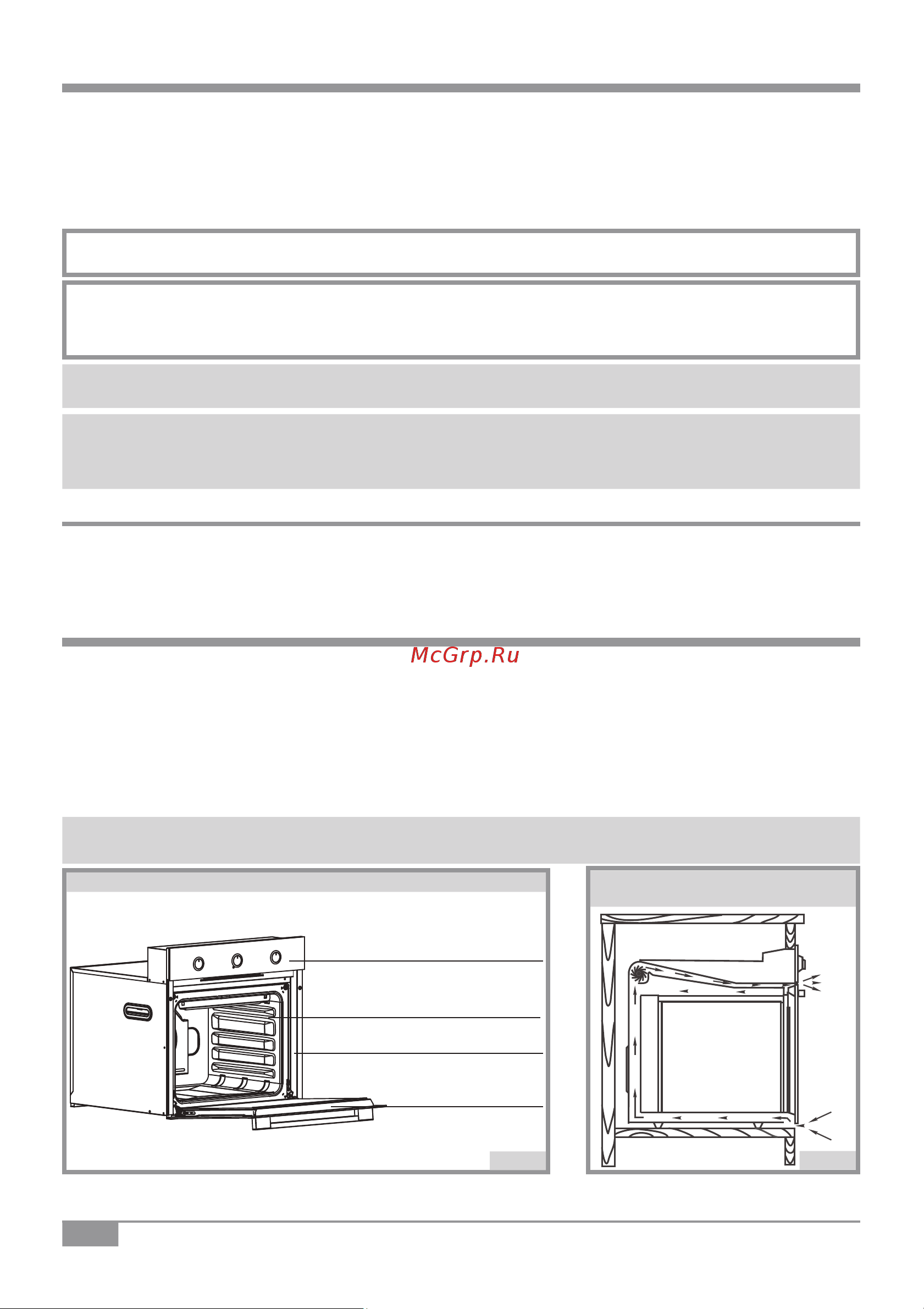

![Darina 1U8 BDE112 707 BG [6/14] Подключение](/views2/1955136/page6/bg6.png)
Руководство по эксплуатации BDE112 00 000 РЭ U RU
3
4. ПОДКЛЮЧЕНИЕ
■ При подключении электрошкафа необходимо убедиться, что характеристики электрической
сети соответствуют характеристикам, указанным на фирменной табличке электрошкафа.
■ Необходимо проверить, могут ли предохранители или автоматические выключатели и провода
выдержать ту нагрузку, которую они уже несут, и дополнительную от вновь устанавливаемого
электрошкафа.
■ Электробезопасность электрошкафа гарантирована только при наличии эффективного
заземления, выполненного в соответствии с действующими стандартами по безопасности.
ПОМНИТЕ! Не рекомендуется использование переходников, сдвоенных и более ро-
зеток, удлинителей.
ПОМНИТЕ! После установки электрошкафа на место обязательно проверьте положе-
ние шнура питания. Он не должен раcполагаться рядом с нагревающимися частями
электрошкафа. Во время работы электрошкафа задняя стенка электрошкафа сильно
нагревается, поэтому располагайте шнур питания вне зоны нагрева.
ВНИМАНИЕ! После установки электрошкафа Вы можете удалить со стекла дверцы
жарочного электрошкафа декоративные и информационные наклейки.
ВНИМАНИЕ! При первоначальном подключении электрошкафа к электросети воз-
можно подсвечивание сигнальной лампочки индикации терморегулятора. При
дальнейшем использовании электрошкафа подсвечивание сигнальной лампочки
исчезает.
4.1. ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ
■ Электрошкаф подключается к электросети однофазного переменного тока номинальным напряже-
нием 230 В и частотой 50 Гц.
■ Розетка должна находиться в легкодоступном месте.
5. УСТРОЙСТВО
■ Электрошкаф всех моделей оборудован освещением, нижним и верхним нагревателями, в нем
размещаются поддон, решетка и противни для жаренья и выпечки.
■ В зависимости от модели электрошкаф может дополнительно комплектоваться нагревателем
гриля, электрическим вертелом, конвектором и кольцевым нагревателем, решетчатыми и теле-
скопическими направляющими.
■ Конструкция электрошкафа приведена на рис.5.
■ Для устранения нагрева стенок при работе электрошкафа в конструкции предусмотрено наличие
принудительного охлаждения с выводом теплого воздуха между панелью управления и дверцей
электрошкафа (рис. 6).
ВНИМАНИЕ! Вентилятор охлаждения отключается по мере охлаждения и достижения
температуры в жарочном электрошкафу ≈ 60ºС.
рис. 6
Схема охлаждения
электрошкафа
рис. 5
штампованные направляющие
жарочный элекрошкаф
дверца электрошкафа
панель управления
Устройство жарочного электрошкафа
!
!
!
!
!
