Руководство по эксплуатации BDE112 00 000 РЭ U RU
5
9. ПАНЕЛЬ УПРАВЛЕНИЯ
■ На рисунке панели управления (рис.7) присутствуют элементы комфортности, которые могут
присутствовать на панелях различных моделей электрошкафов. Для Вашего электрошкафа
перечень элементов комфортности указан в таблице комфортности моделей на обложке
настоящего руководства.
■ Некоторые модели электрошкафа имеют сенсорную систему управления (ССУ), рисунок и
описание в инструкции
по эксплуатации ССУ.
1. Рукоятка управления
терморегулятора.
2. Рукоятка управления
электромеханического
таймера.
3. Рукоятка управления
переключателя режимов
работы электрошкафа.
4. Табло электронных
часов.
Примечание: Вместо
поз. 2 может быть
установлен электронный
таймер или рукоятка
механического таймера.
10. ЭЛЕКТРОШКАФ
■ Электрошкаф всех моделей оборудован нижним и верхним нагревателем, в зависимости
от модели электрошкаф может дополнительно комплектоваться освещением, нагревателем
гриля, электрическим конвектором, кольцевым ТЭНом, решетчатыми и телескопическими
направляющими.
■ Электрошкаф укомплектован следующими принадлежностями:
Поддон для сбора жира (эмалированный) служит для сбора жира и сока, выделяющихся
при приго товлении мясных блюд;
Решётка электрошкафа используется как полка для установки противня и других форм для
выпечки на различных уровнях.
Решетчатые направляющие предназначены для установки решетки или поддона на
различных уровнях.
Телескопические направляющие устанавливаются на решетчатые направляющие и слу-
жат для удобства выдвижения аксессуаров из жарочного электрошкафа. Телескопические
направляющие можно устанавливать на любой уровень, в зависимости от того на каком уров-
не будет готовится блюдо. Для переустановки телескопических направляющих необходимо
повернуть нижний край направляющей и движением вниз снять ее. Установку провести в
обратной последовательности.
ВНИМАНИЕ! При работе жарочного шкафа ЗАПРЕЩАЕТСЯ устанавливать на дно
духовки различную посуду, поддон или формы для выпечки. Это может привести
к растрескиванию (разрушению) эмалевого покрытия электрошкафа и возможным
травмам во время его уборки.
10.1. УПРАВЛЕНИЕ И УСТАНОВКА ТЕМПЕРАТУРЫ ЭЛЕКТРОШКАФА
■ Управление электрошкафом осуществляется переключателем режимов, который включает и
выключает ТЭНы электрошкафа.
■ Установка рабочей температуры в электрошкафу обеспечивается применением терморегулятора,
который задает необходимую температуру. Значения температур указаны на панели управления.
Указанные температуры являются ориентировочными и могут колебаться в пределах ±15°C.
■ Установку рабочей температуры в электрошкафу в режимах с грилем необходимо проводить
поворотом ручки управления терморегулятора в положения:
- не выше «180°C» в режиме гриля совместно с конвектором;
- не выше «200°C» в режиме гриля (без конвектора).
ВНИМАНИЕ! ВНИМАНИЕ! Для электрошкафа с электромеханическим или электрон-
ным таймером, перед включением нагревателей задействуйте таймер (см. разделы
«Электромеханический таймер», «Часы-таймер», инструкцию электронного таймера).
2
1
3

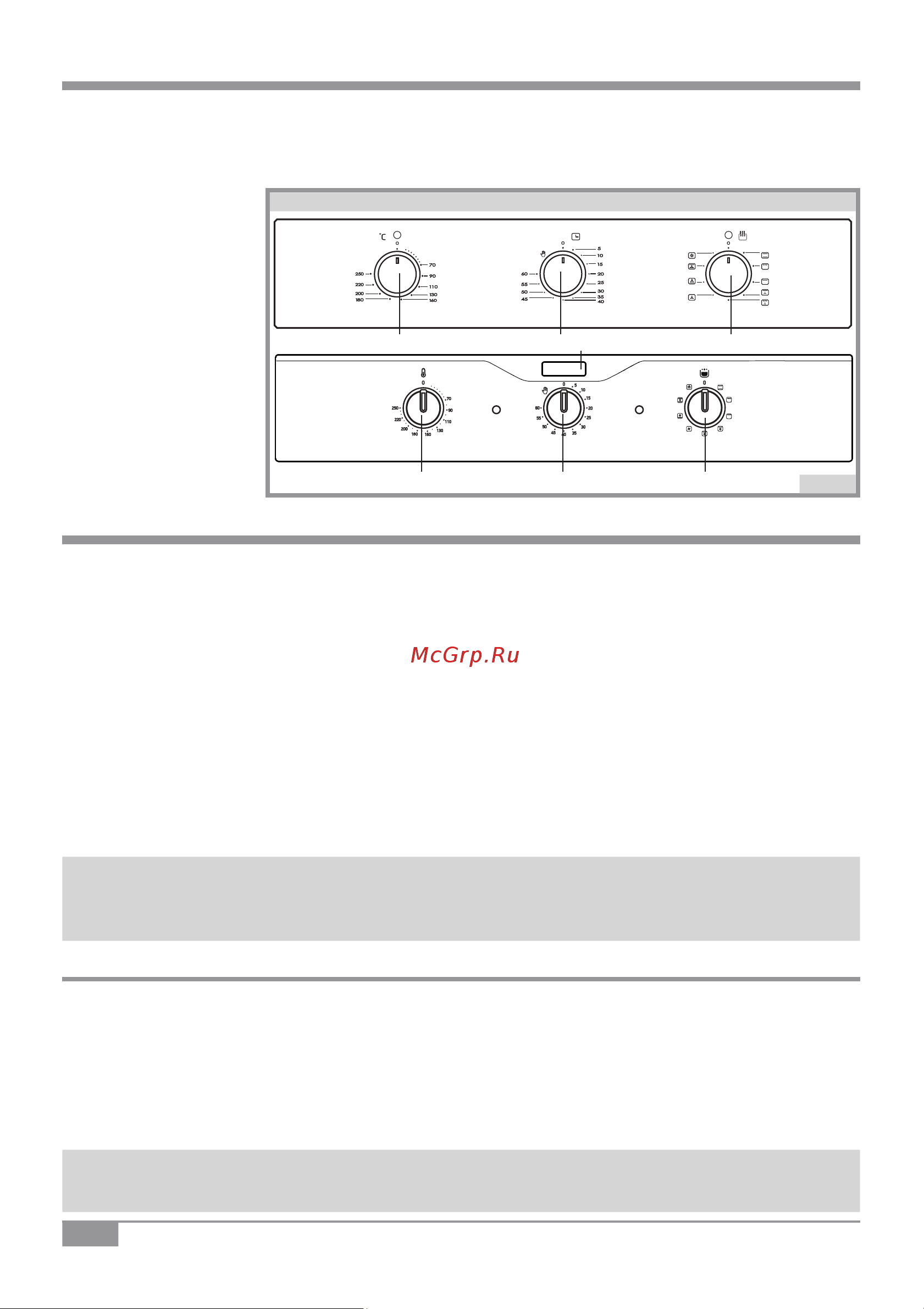

Панель управления
рис.7
21
3
4
!
!
