Установка в отсек кухонной мебели

При установке духового шкафа в отсек встроенной мебели его пластиковые поверхности и клей,

используемый для крепления, должны выдерживать температуру до 90 °C, а смежная мебель должна

выдерживать температуру до 75 °C. Компания Samsung не несет ответственности за повреждения

мебели в результате нагревания духового шкафа.

Необходимо обеспечить достаточную вентиляцию духового шкафа. Для этого оставьте зазор,

составляющий примерно 50 мм, между нижней полкой и стенкой отсека. При установке духового шкафа

под варочной панелью следуйте инструкциям по установке для варочной панели.

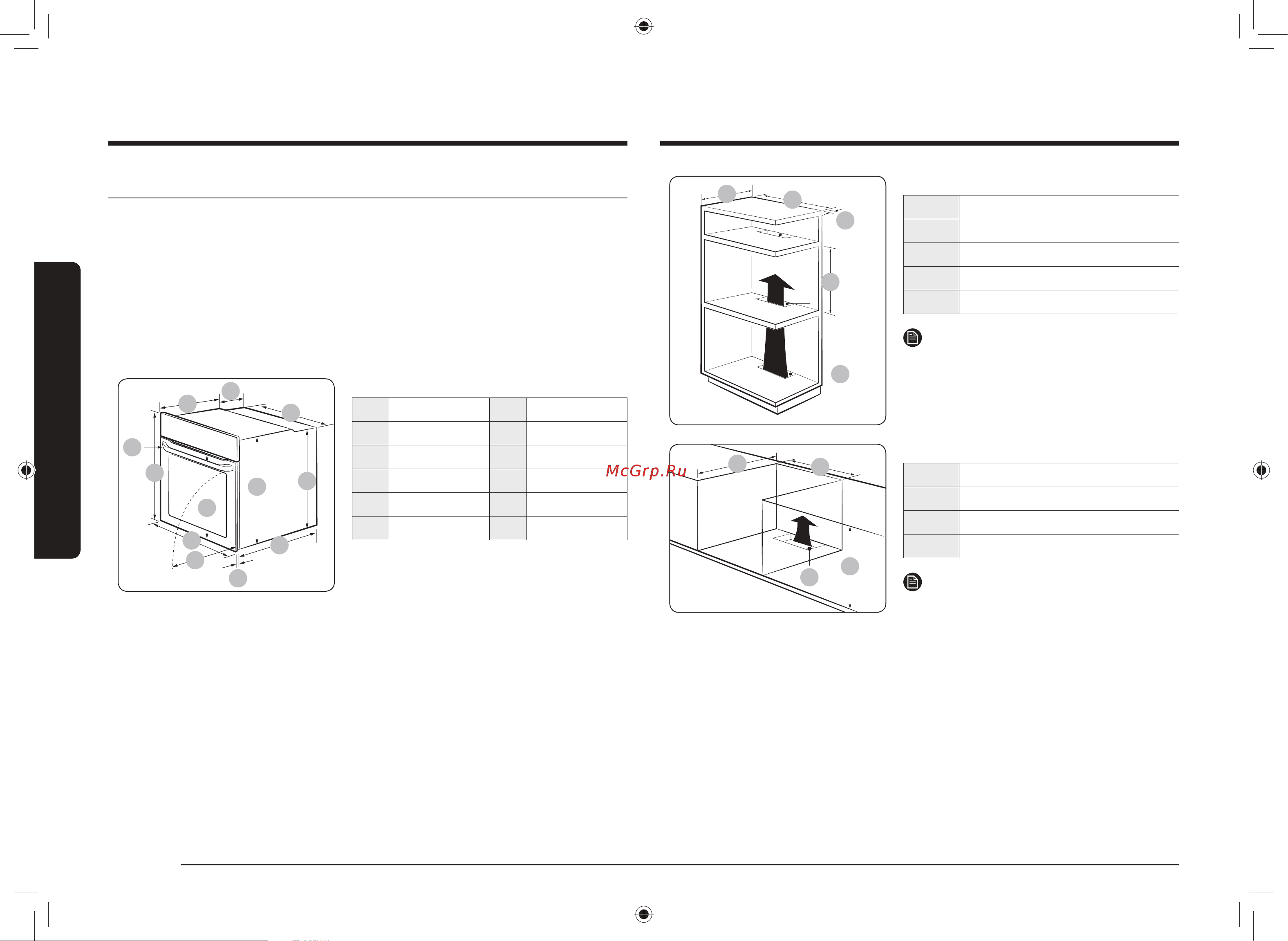

Минимальные размеры отсека

Духовой шкаф (мм)

A 560 G Макс. 506

B 175 H Макс. 494

C 370 I 21

D Макс. 50 J 545

E 595 K 572

F 595 L 550

Отсек встроенной мебели (мм)

A Мин. 550

B Мин. 560

C Мин. 50

D Мин. 590 – макс. 600

E Мин. 460 x мин. 50

ПРИМЕЧАНИЕ

Во встроенном шкафу должны быть предусмотрены

вентиляционные отверстия (E), обеспечивающие отвод

тепла и циркуляцию воздуха.

Шкаф под раковиной (мм)

A Мин. 550

B Мин. 560

C Мин. 600

D Мин. 460 x мин. 50

ПРИМЕЧАНИЕ

Во встроенном шкафу должны быть предусмотрены

вентиляционные отверстия (D), обеспечивающие отвод

тепла и циркуляцию воздуха.
