Siemens LF959BL90 [22/32] Монтаж
![Siemens LF959BL90 [22/32] Монтаж](/views2/1095613/page22/bg16.png)
20
Данная вытяжка предназначена для
монтажа на потолке кухни или на проч
ном навесном потолке
При монтаже обратите также внима
ние на специальные принадлежнос
ти, которые, возможно, следует уста
новить
Обратите внимание на минималь
ные расстояния между конфорками
и вытяжкой (см «Указания по технике
безопасности»)!
Избегайте повреждения чувствитель
ных поверхностей!
Подготовка потолка
Опасность получения травмы,
опасность материального ущерба
Перед сверлением отверстий убедитесь
в отсутствии под штукатуркой электри
ческих и других проводов
Потолок должен быть ровным и гори
зонтальным
Прилагаемые к вытяжке винты и дю
бели подходят для потолка из бетона
или природного камня Для потолков
другой конструкции используйте со
ответствующие крепежные средства
Потолок должен обладать достаточ
ной несущей способностью
Проследите, чтобы глубина высвер
ливаемых отверстий соответствова
ла длине винтов
Для надежного крепления используй
те дюбели
Максимальный вес вытяжки: 50 кг
Мы сохраняем за собой право на изменение
конструкции в связи с техническими усовер
шенствованиями

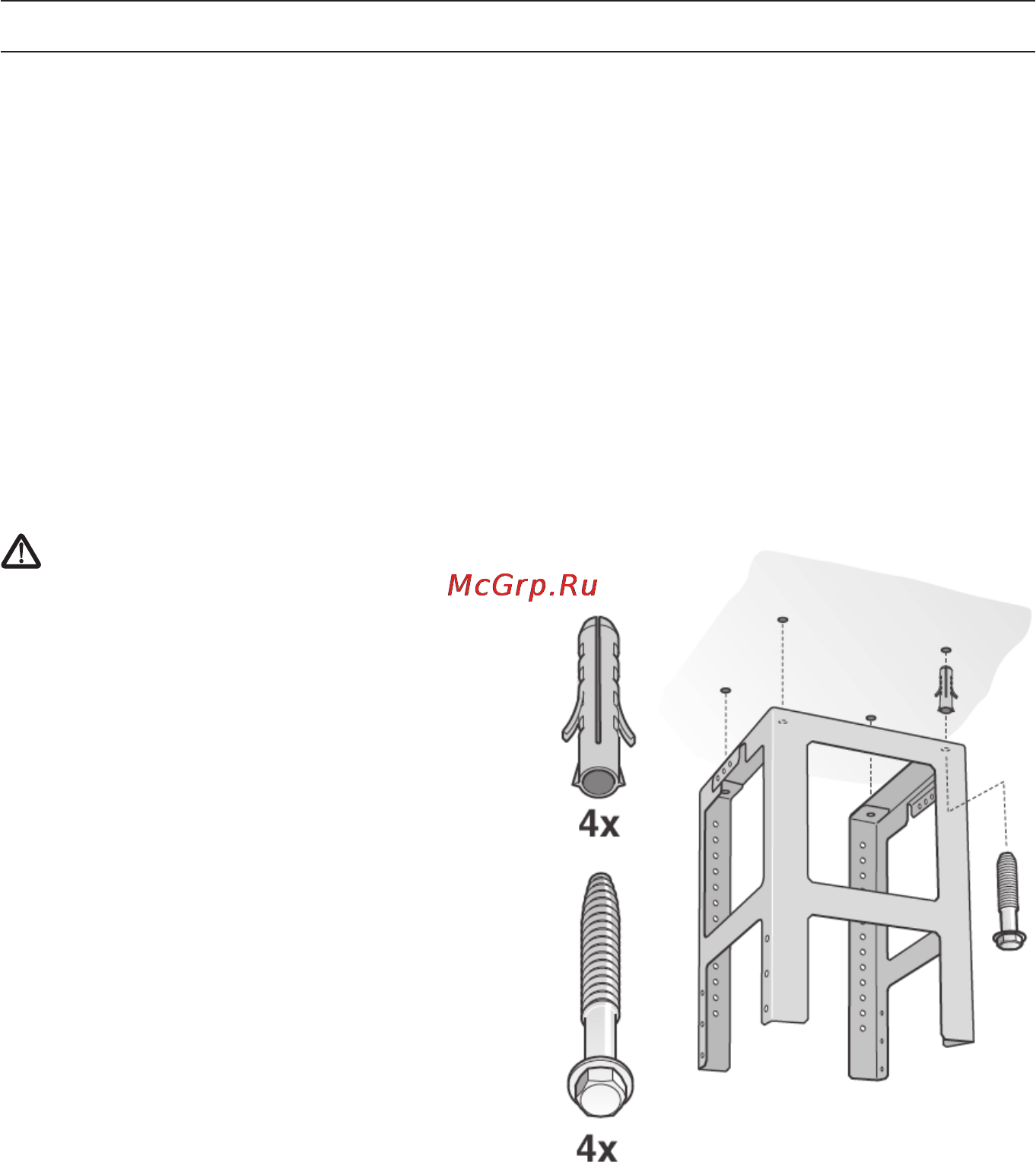

Монтаж верхней части
несущего каркаса
1. Перед монтажом определите общую
высоту несущего каркаса и отметьте
места для отверстий под винты Вы
сота несущего каркаса регулируется
шагами по 20 мм
Общая высота определяется с учетом
высоты потолка, высоты столешницы
и соответствующего расстояния меж
ду варочной панелью и вытяжкой
2. Отметьте на потолке центр вытяжки
3. С помощью прилагаемого шаблона
отметьте на потолке места для вин
тов
4. Просверлите 4 отверстия Ж 8 мм и
вставьте в них дюбели таким обра
зом, чтобы они были заподлицо с по
толком
5. Прикрепите верхнюю часть несущего
каркаса к потолку 4 винтами
6. Обратите внимание на правильное
положение несущего каркаса Сред
няя скоба определяет предпочти
тельную сторону Она должна быть
направлена в сторону панели управ
ления варочной панели
