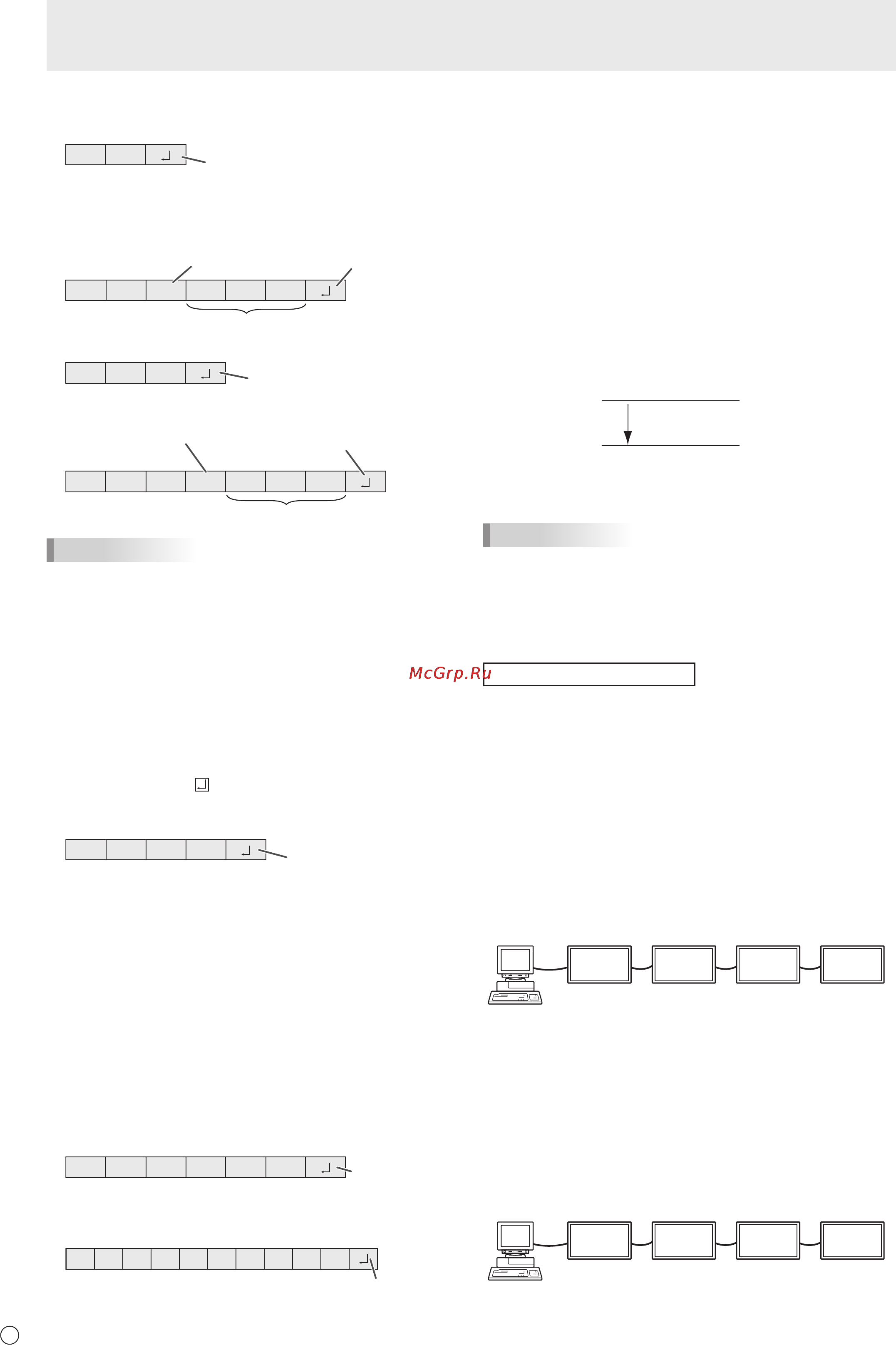

![Sharp PN-R703 [34/63] N id номера](/views2/1095814/page34/bg22.png)
34
P
Управление монитором с помощью ПК (RS-232C)
n
Формат кода отклика
Когда команда выполнена правильно
O K
Код возврата
(0DH, 0AH)
Ответ возвращается после выполнения команды.
* Если ID-номер был назначен
O K SPC 0 0 1
ID-номер отвечающего монитора
Пробел (20
H)
Код возврата
(0DH, 0AH)
Когда команда не была выполнена
R R E
Код возврата
(0DH, 0AH)
* Если ID-номер был назначен
R R E SPC 0 0 1
ID-номер
Пробел (20H)
Код возврата
(0D
H, 0AH)
ПОДСКАЗКИ
• “ERR” возвращается, когда отсутствует релевантная
команда или когда команда может быть выполнена в
текущем состоянии монитора.
• Если связь не была установлена по причине плохого
соединения между ПК и монитором, ничего не
возвращается (даже ERR).
• Отображение “ERR” возможно в случае, если корректное
получение команды невозможно вследствие помех со
стороны окружающего оборудования.
В этом случае убедитесь в том, что система или
программное обеспечение осуществит повторную попытку
получения команды.
• Если ни одному монитору не было назначено указанного
в команде ID-номера (например, если используется
команда IDSL0002
, но ни у одного монитора не
найдено ID-номера: 2), ни одного ответа не возвращается.
Если выполнение команды занимает некоторое время
I W T A
Код возврата
(0DH, 0AH)
При использовании следующих команд возвращается
“WAIT”. В этом случае значение вернется, если вы
выждете какое-то время. Не отправляйте какую-либо
команду в этот промежуток времени.
К ответу WAIT не прикрепляется никакого ID-номера.
• Команды, которые возвращают WAIT:
1. Когда используется управление повторителем
2. Когда используется команда IDSL или IDLK
3. Когда используется одна из следующих команд:
RSET, INPS, ASNC, WIDE, EMAG, EPOS, PXSL,
POWR, AGIN, MWIN, MWIP, MWPP, ESTG, EMHV,
EPHV, ESHV, ENLG
Когда управление по RS-232C заблокировано (для
предотвращения использования) с помощью функции
блока операций (см. стр. 33)
E C D K O L
Код возврата
(0DH, 0AH)
Когда для параметра RS-232C/LAN SELECT <ВЫБОР
RS-232C/LAN> установлено значение LAN
U N S E L E C T E D
Код возврата
(0D
H, 0AH)
n
Временной интервал при обмене
данными
• После возврата OK или ERR требуется отправить
следующие команды.
Для интервала ожидания ответа на команду задайте 10
секунд или больше.
При последовательном подключении нескольких
мониторов, установите значение таймаута, равное
минимум позиции монитора от компьютера, умноженной
на 10 секунд.
Пример. Третий монитор от компьютера: 30 секунд или
больше.
• Обеспечьте интервал равный 100 мс или больше между
ответом на команду и отправкой следующей команды.
VOLM0020
OK
INPS0001
WAIT
OK
Интервал 100 мс или более
ПОДСКАЗКИ
• Выполняя команду ALL RESET <СБРОС НАСТРОЕК>,
установите период задержки на 30 секунд или более.
• При включении питания во время использования
функции POWER ON DELAY <ЗАДЕРЖКА ВКЛ.>
установите период задержки POWER ON DELAY
<ЗАДЕРЖКА ВКЛ.> на значение + 10 секунд или более.
Расширенные операции
В данном разделе объясняются команды для
последовательного соединения мониторов. Базовая
процедура обмена данными та же, как и в разделе
“Соединение с ПК одного монитора”.
n
ID-номера
Можно назначать уникальный ID-номер каждому монитору
(см. стр. 25). Это позволяет управлять конкретным
монитором в цепочке последовательно соединенных
мониторов.
Можно назначать ID-номера либо с экранного меню, либо
с ПК с помощью кабеля RS-232.
[Пример]
ID-номер: 1 ID-номер: 2 ID-номер: 3 ID-номер: 4
В случае соединения мониторов как показано выше,
можно выполнить команду типа “Установить громкость
монитора с ID 4 в 20”.
При назначении ID-номеров нескольким мониторам,
соединенным в последовательной цепи, вам следует
избегать использования одинаковых значений.
ID-номера не требуется назначать в возрастающем
порядке, начиная с ПК. Они также могут быть соединены,
как показано ниже.
[Пример]
ID-номер: 3 ID-номер: 2 ID-номер: 4 ID-номер: 1
