Sharp PN-R703 [45/63] Управление монитором с помощью пк lan
![Sharp PN-R703 [45/63] Управление монитором с помощью пк lan](/views2/1095814/page45/bg2d.png)
45
P
Монитор может быть подключен к локальной сети, что
позволит управлять им с компьютера, находящегося в
сети.
Вы также можете настроить монитор так, что при
возникновении какой-либо неисправности будет
отсылаться уведомление по электронной почте.
Для подсоединения компьютера к сети потребуется
имеющийся в продаже кабель LAN (кабель UTP, категория
5, с прямыми соединениями).

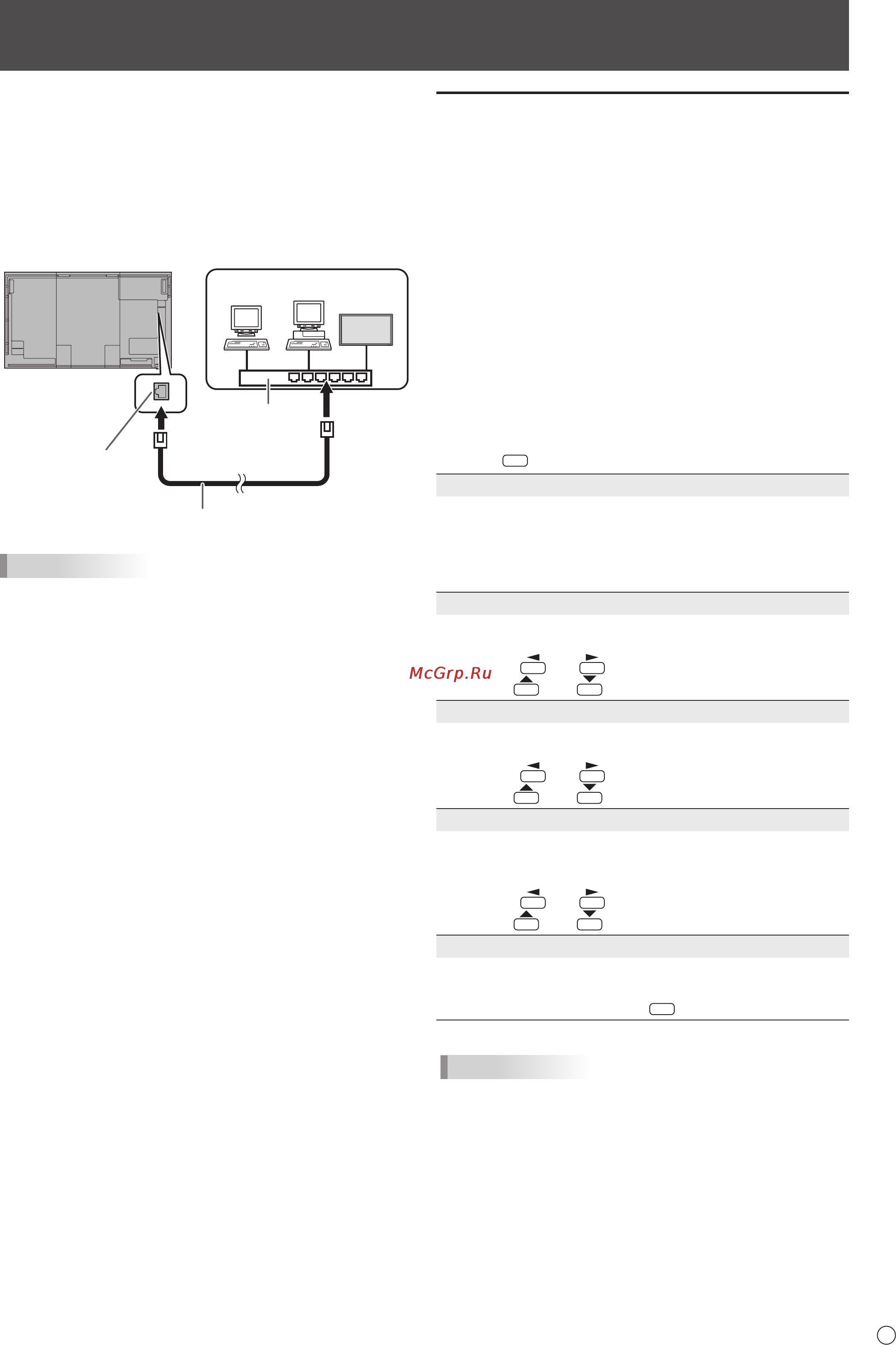

Сеть (LAN)
Сетевой
концентратор
(hub)
Кабель LAN (производится серийно, прямой)
Разъем LAN
ПОДСКАЗКИ
• Вы должны назначить IP-адрес монитору, используйте
для этого инструкции, приведённые в разделе
“Настройки для подсоединения к локальной сети”. (См.
рисунок справа.)
• На вашем компьютере должен быть установлен
обозреватель Internet Explorer (версии 7.0 и выше).
• Для того чтобы управлять монитором через ЛС,
установите значение параметра RS-232C/LAN SELECT
<ВЫБОР RS-232C/LAN> на LAN. (См. стр. 25.)
• Нельзя управлять одновременно по RS-232C и LAN.
Инициализация личных сведений
• Личные сведения, такие, как адреса электронной почты,
могут быть записаны в мониторе. Перед передачей
в пользование другими лицами или утилизацией
монитора выполните инициализацию всех настроек с
помощью ALL RESET 1 <СБРОС НАСТРОЕК 1> (см. стр.
32.). Обратите внимание, что ALL RESET 2 <СБРОС
НАСТРОЕК 2> не осуществляет инициализацию
адресов электронной почты и прочих настроек.
Управление монитором с помощью ПК (LAN)
Настройки для подсоединения к
локальной сети
Укажите IP-адрес и маску подсети монитора так, чтобы
они соответствовали настройкам вашей локальной сети.
Эти значения можно указать либо на самом мониторе,
либо на компьютере, подсоединённом к монитору.
Эти значения зависят от настройки вашей локальной
сети. Обратитесь за помощью к администратору вашей
локальной сети.
■ Установка значений на мониторе
В меню SETUP <УСТАНОВКА> для RS-232C/LAN SELECT
<ВЫБОР RS-232C/LAN> в COMMUNICATION SETTING
<НАСТРОЙКА СВЯЗИ> установите значение LAN и
затем выполните настройку параметров LAN SETUP
<НАСТРОЙКИ ЛОКАЛЬНОЙ СЕТИ>. (См. стр. 25.)
Настроив все позиции, выберите SET <УСТАНОВИТЬ> и
нажмите
ENTER
.
DHCP CLIENT <КЛИЕНТ DHCP>
Если ваша локальная сеть имеет сервер DHCP и вы
хотите получить адрес автоматически, то переведите
этот параметр в положение ON.
Чтобы указать адрес вручную, переведите этот параметр
в положение OFF.
IP ADDRESS <IP-АДРЕС>
Если DHCP CLIENT находится в положении OFF, укажите
IP-адрес.
Нажатием
или выберите значения, затем
нажатием
или измените их.
SUBNET MASK <МАСКА ПОДСЕТИ>
Если DHCP CLIENT находится в положении OFF, укажите
маску подсети.
Нажатием
или выберите значения, затем
нажатием
или измените их.
DEFAULT GATEWAY <ШЛЮЗ ПО УМОЛЧАНИЮ>
Если DHCP CLIENT находится в положении OFF, укажите
основной шлюз.
Если шлюз не используется, укажите “0.0.0.0”.
Нажатием
или выберите значения, затем
нажатием
или измените их.
RESET <СБРОС>
Производит сброс значений настроек LAN в
установленные на заводе значения.
Нажмите ON, затем нажмите
ENTER
.
ПОДСКАЗКИ
• Если IP-адрес монитора установлен вручную, то IP-
адрес монитора, подключенного к выходной разъем
RS-232C, а также IP-адреса следующих за ним
последовательно соединенных мониторов будут
присваиваться автоматически. (см. стр. 25.)
