Подсоединение плиты к газопроводу должно производится через разъемное соединение с

накидной гайкой с внутренней трубной резьбой соответствующего размера (½´ (Ду 15),

имеющее плоскую поверхность с уплотнением кольцевой прокладкой (см. рисунок).

Подключение плиты к газопроводу может быть выполнено как с правой, так и с левой сто-

роны. Для смены стороны подключения необходимо переустановить заглушку (7). Подсо-

единение можно выполнять как при помощи жесткой подводки, так и при помощи серти-

фицированной гибкой газовой подводки. В используемый для подключения патрубок (1)

необходимо обязательно установить идущий в комплекте с плитой газовый фильтр (2).

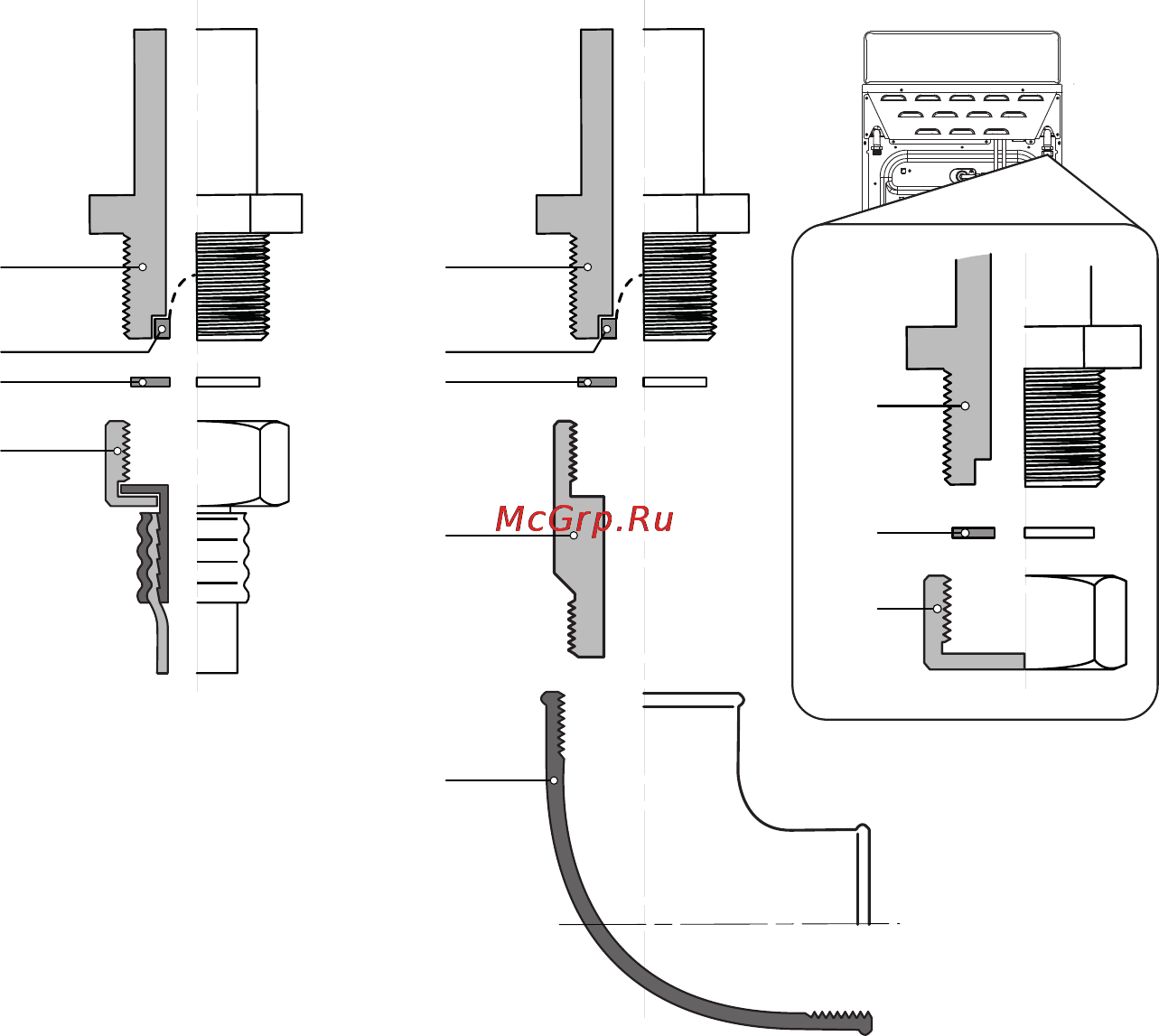

1. Патрубок плиты

2. Газовый фильтр

3. Плоская кольцевая прокладка

4. Гибкая подводка с накидной гайкой

5. Переходник (входит в поставку плиты)

6. Жесткая подводка

труб газопровода

7. Заглушка

патрубка плиты

Вариант подсоединения

жесткой подводкой

Вариант подсоединения

гибкой подводкой

Прокладка и подключение жестких металлических труб газопровода должны вестись таким

образом, чтобы с места подсоединения были сняты все механические напряжения и

нагрузки (иначе кольцевая прокладка (3) будет деформирована неравномерно и не сможет

обеспечить продолжительное герметичное соединение. Для этого труба газопровода

должна быть проложена без перекосов и заканчиваться точно по оси присоединительного

патрубка. Вес газопровода не должен воздействовать на плиту, для этого предусмотрите

необходимое количество креплений газопровода к стене.
