Обследование плиты и принятие решения о возможности пуска
плиты в эксплуатацию
При пуске плиты в эксплуатацию технический специалист обязан проверить (с
заполнением соответствующих полей в акте пуска в эксплуатацию:
џ Сверившись с шильдиком (см. рисунок на стр. 5) – модель
и технические данные плиты – соответствуют ли они
используемому типу и давлению газа;

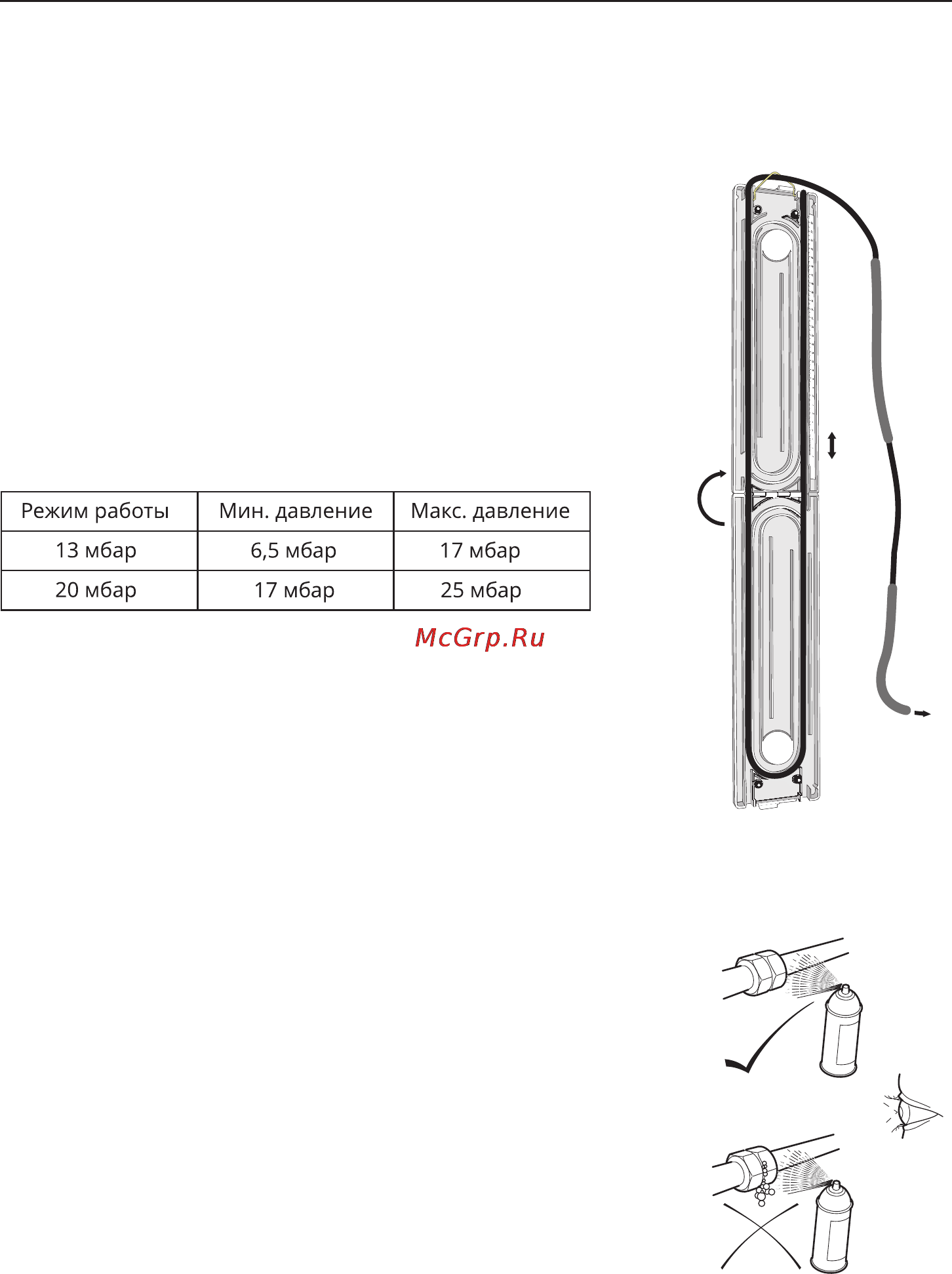

џ Проверить статическое давление природного газа в
газопроводе перед плитой. Для замера давления газа:
1) Снимите любую горелку стола и подсоедините U-
образный манометр к любому соплу горелки стола;
2) Откройте газовый кран на опуске перед плитой и
газовый кран ответствующей горелки на панели
управления. Статическое давление газа должно
находиться в следующих пределах для различных
режимов работы плиты:
Исходя из измеренного значения давления газа, примите
решение о режиме эксплуатации плиты в режиме 13 или 20
мбар и о необходимости соответствующей замены сопел
горелок и перенастройке плиты. При слишком низком или
высоком давлении газа в газопроводе следует уведомить об
этом местную газораспределительную организацию.
џ Помещение, в котором установлена плита и место
установки плиты – пригодность помещения для установки
плиты, достаточен ли его объем и в достаточном ли
объеме осуществляется общеобменная вентиляция,
насколько соблюдены правила по притоку воздуха и
другие требования данного руководства;
џ Соединения и трубопроводы газопровода необходимо
проверить на корректность исполнения и подсоединения,
а также на герметичность (герметичность газопровода
проверяется обмыливанием газопровода под давлением
не более 50 мбар). Для этого удобно использовать пенный
аэрозольный детектор утечки газа;
џ Для моделей с электрооборудованием необходимо
проверить корректность подсоединения к электросети и
заземлению.
1
Складной корпус
Магнит
Подвижная сдвоенная шкала
К измери-
тельному
штуцеру
Складной U-образный
манометр
33
Содержание
- Уважаемый покупатель 2
- Содержание 3
- Информация о сертификации сроке службы и гарантии 4
- Часть 1 технический паспорт 4
- Категорически запрещается использовать плиту с непредназначенным для ней типом или давлением газа перед подключением проверьте тип и давление газа для которого предназначена плита сверившись с шильдиком аппарата см стр 4 5
- Конструкция плиты 5
- Плиты предназначены для приготовления пищи в бытовых целях для горения плиты используют воздух помещения в котором они установлены удаление продуктов сгорания газа также происходит в воздух помещения в котором они установле ны по этой причине плиты предназначены для установки только в хорошо вентилируе мых помещениях с достаточным притоком воздуха для горения 5
- Применение 5
- Общее описание и принцип действия 6
- Объем поставки 7
- Габаритные и присоединительные размеры плит 8
- Перевозить плиты необходимо в заводской упаковке в вертикальном положении не более чем в 2 яруса по высоте хранение плит должно осуществляться в отапливаемых защищен ных от воздействия атмосферных осадков помещениях при температуре от 4 с до 40 с и относительной влажности не более 80 и отсутствии коррозионно активных веществ 8
- Плиты являются внутридомовым газоиспользующим оборудованием установка и эксплуатация которого требует соблюдения специальных правил безопасности плиты предназначены для установки в походящих для этого помещениях без постоянного пребывания в них людей кухнях подсобных помещениях и т п в жилых общественных или производственных зданиях индивидуальных домах коттеджах в которых соблюдено требование по наличию достаточной общеобменной вентиляции и имеется возможность для подвода достаточного количества чистого наружного атмосферного воздуха для горения а также соблюдены другие требованиям местных и федеральных норм регламентирующих установку внутридомового газового оборудования вдго установка плит регламентируется указаниями раздела 3 инструкция по монтажу 8
- Требования к установке 8
- Условия хранения и транспортировки 8
- Технические характеристики и спецификация плит 9
- Инструкции пользователю плиты 10
- Часть 2 инструкция по эксплуатации 10
- Подвод воздуха для горения и вентиляция 12
- Устройства безопасности плиты 12
- В зависимости от модели плиты на ее лицевой панели расположены следующие органы управления 13
- Для модели gh 003 gh 006 13
- Для модели gh 009 13
- Для обеспечения экономичной и безопасной работы плиты необходимо проводить его регулярное техническое обслуживание не реже 1 раза в 2 года в соответствии с рекоменда циями фирмы leran см раздел 5 указания по техническому обслуживанию 13
- Неисправным или отключенным устройством безопасности 13
- Органы управления 13
- Пользование плитой 13
- При возникновении неисправностей сбоях в работе необходимости изменения места установки плиты или внесения изменений в газопровод вентиляцию и другие системы не посредственно связанные с работой плиты а также при наступлении срока регламентного технического обслуживания пользователю или владельцу плиты необходимо вызвать спе циалиста сервис центра уполномоченного на проведение такого рода работ 13
- Рекомендации по техническому обслуживанию и ремонту 13
- Пользование горелками стола 14
- Пользование духовкой без термостата 15
- Пользование электророзжигом 15
- Пользование духовкой с термостатом и грилем gh 009 17
- Общие указания по пользованию плитой 19
- Практические советы по приготовлению блюд 20
- Уход за плитой 22
- Замена лампы подсветки духовки 24
- Поиск и устранение неполадок 24
- Монтаж газовой плиты 26
- Часть 3 инструкция по монтажу 26
- Подключение плиты к газопроводу 28
- Электромонтаж для моделей с подсоединением к электросети 31
- Часть 4 указания по пуску в эксплуатацию 32
- Обследование плиты и принятие решения о возможности пуска плиты в эксплуатацию 33
- Пуск плиты в эксплуатацию 34
- Перенастройка плиты на использование сжиженного газа 42
- Часть 5 указания по техническому обслуживанию 46
- Объем работ при техническом обслуживании 47
- Рекомендации по проведению технического обслуживания 48
