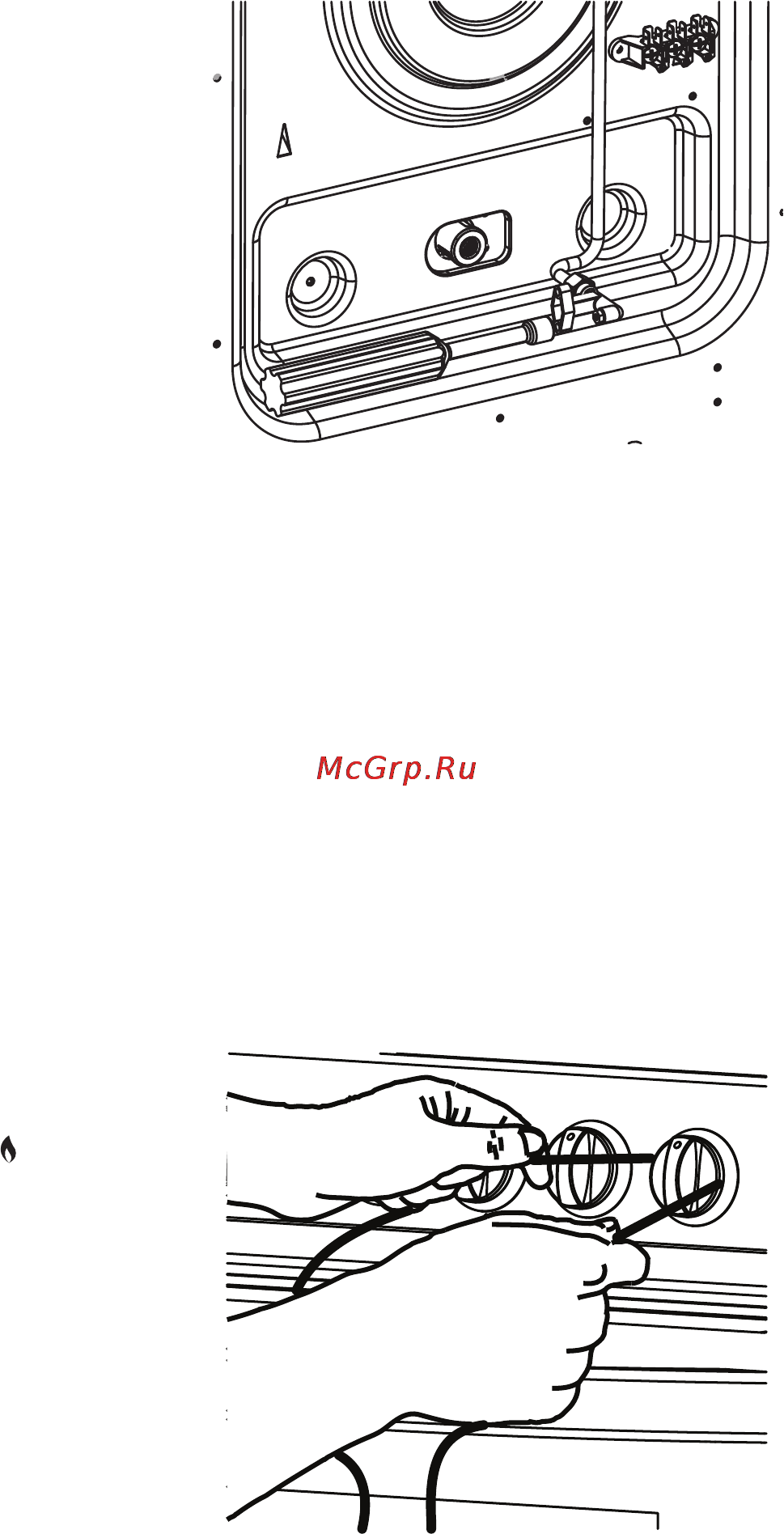

џ Вытащите горелку духовки движением на

себя и разверните ее против часовой

стрелки влево таким образом, чтобы

торцевым ключом на 7 мм можно было

вывернуть установленное в горелке сопло,

как показано на рисунке справа. То же самое

проделайте для горелки гриля (если

имеется);

џ Вкрутите сопло с калибром, требующимся

для данного диапазона давления газа, и

торцевым ключом на 7 мм с небольшим

усилием затяните его. Не затягивайте соп-

ло слишком сильно, так как тем самым

можно сорвать резьбу в резьбе горелки,

выполненной из алюминиевого сплава. Использования уплотнительной прокладки не

требуется, однако желательно нанести на резьбу сопла перед его вкручиванием неболь-

шое количество уплотняющей высокотемпературной пасты. То же самое проделайте для

горелки гриля (если имеется);

џ Установите в обратной последовательности горелки духовки (гриля) и заднюю стенку.

Регулировка газовых кранов (кроме крана духовки с термостатом)

Регулировка газовых кранов требуется каждый раз при замене сопел горелок. В зависимо-

сти от конкретной модели плиты LERAN могут оборудованы газовыми кранами 3-х типов:

без устройства контроля пламени, с устройством контроля пламени (газ-контроль) и с термо-

статом. Принцип регулирования для кранов этих 3-х типов одинаков, однако расположение

регулировочного винта разное. Регулирования газовых кранов без термостата происходит в

режиме непосредственного наблюдения за пламенем горелки в следующей последователь-

ности:

џ Зажгите горелку и переведите ручку

управления краном горелки в крайнее левое

поло жение «МАЛОЕ ПЛАМЯ» ;

џ Снимите ручку управления с крана горелки.

Для этого используйте отрезок провода в

изоляции: сложив его петлей и просунув эту

петлю в щель между ручкой управления и

пластмассовым окантовочным кольцом, как

показано на рисунке справа, потяните на

себя до снятия ручки;
