12
Les instructions suivantes s’adressent à l’installateur
qualifié afin qu’il procède, correctement et suivant les
normes en vigueur, aux opérations d’installation, de
réglage et de maintenance technique.
Important: toute intervention de réglage, de maintenance
etc. doit être effectuée après avoir débranché l’appareil.

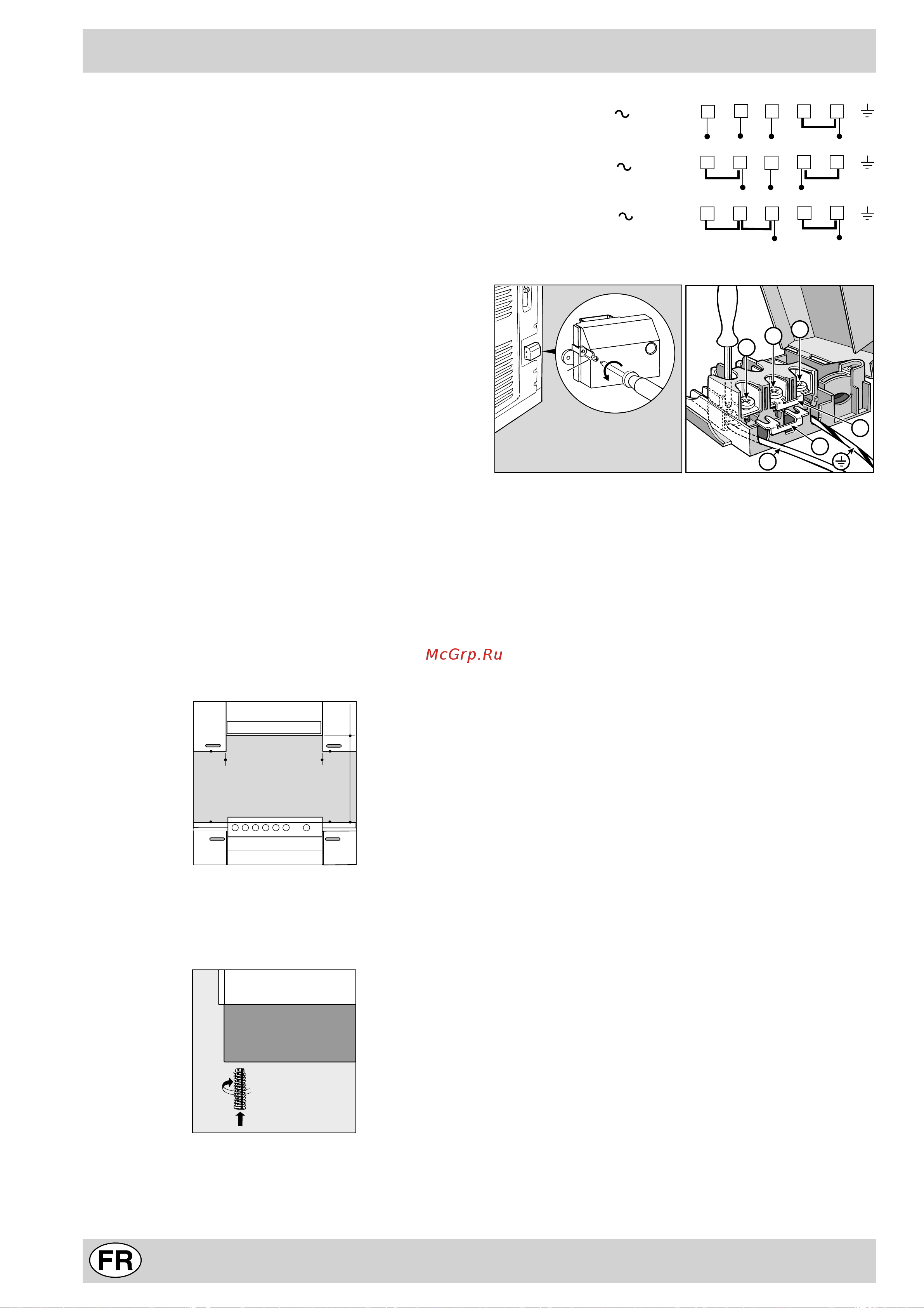

Installation de la cuisinière
Possibilité d’installation côte à côte avec des meubles dont
la hauteur ne dépasse pas celle du plan de travail. La
paroi en contact avec la paroi postérieure de la cuisinière
doit être réalisée en matériel non inflammable. Pendant
le fonctionnement, la paroi postérieure de la cuisinière
peut atteindre une température de 50°C supérieure à cel-
le ambiante. Il faut observer les précautions suivantes pour
une installation correcte de la cuisinière:
a) Installez cet appareil dans une cuisine, une salle à
manger ou un studio, jamais dans une salle de bains.
b) Les meubles entourant l’appareil dont le plan de travail
dépasse en hauteur le plan de la cuisinière doivent être
placés à au moins 200 mm de distance de cette
dernière. Ne placez pas de rideaux juste derrière la
cuisinière ou sur les côtés, à moins de 200 mm.
c) Pour l’installation de hottes, suivez les instructions
contenues dans leur mode d’installation.
d) Si la cuisinière est installée sous un élément suspendu,
il faut que ce dernier soit placé à au moins 420 mm
(millimètres) de distance du plan. Les meubles de
cuisine inflammables installés juste au-dessus du plan
de cuisson doivent être positionnés à au moins 700
mm de distance de ce dernier.
e) La paroi en contact avec la paroi postérieure de la
cuisinière doit être réalisée en matériel non inflammable.
Nivellement (Il n’est présent que sur certains modèles)
Des petits pieds de réglage sont fournis de manière à
pouvoir niveler la cuisinière. Si nécessaire, ces petits pieds
peuvent être vissés dans les logements adaptés prévus
sur les angles à la base de la cuisinière.
Raccordement électrique
Le cordon doit être dimensionné en fonction du type de
raccordement électrique utilisé (voir schéma de connexion
sous indiqué).
Montage cordon d’alimentation
Fig. A Fig. B
Ouverture du bornier:
Dévisser la vis V (Fig. A).
tirer et ouvrir le couvercle du bornier.
Pour l’installation du cordon procédez comme suit:
positionnez les barrettes de pontage A - B en fonction
du type de raccordement que l’on veut obtenir en se
servant du schéma illustré figure B.
Note: les barrettes sont prévues en usine pour
raccordement à 230V monophasé (contacts 1-2-3
raccordés entre eux). Le pont 4-5 est situé dans la partie
inférieure du bornier.
introduire les câbles (N e
6
) comme illustré par la
figure et serrer les vis correspondantes.
fixer les câbles restants sur les bornes 1-2-3.
fixer le câble dans le serre-câble correspondant et
fermer le couvercle en le fixant à l’aide de la vis V”.
Raccordement du câble d’alimentation à la ligne
Monter sur le câble une fiche normalisée pour la charge
indiquée sur la plaquette des caractéristiques, en cas de
raccordement direct à la ligne il faut interposer entre
l’appareil et la ligne un interrupteur omnipolaire avec une
distance d’ouverture entre les contacts d’au moins 3 mm.
dimensionné à la charge et conforme aux normes (le fil
de terre, jaune-vert, ne doit pas être interrompu par
l’interrupteur). Le câble d’alimentation doit être positionné
de manière à n’atteindre en aucun point une température
dépassant de 50°C la température ambiante.
Avant de procéder au raccordement, vérifiez si:
la valve réductrice et l’installation domestique peuvent
supporter la charge de l’appareil (voir plaquette des
caractéristiques);
l’installation d’alimentation dispose d’une mise à la terre
efficace conformément aux normes et aux dispositions
prévues par la loi;
la prise ou l’interrupteur omnipolaire sont facilement
accessibles après installation de l’appareil.
Installation
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
400V 2N
H05RR-F 4x2.5 CEI-UNEL 35363
230V 1N
H07RN-F 3x4 CEI-UNEL 35364
V
1
2
3
N
A
B
