Неисправность Возможная причина Решение
На продуктах и внутрен‐
ней поверхности каме‐
ры духового шкафа ос‐
аждаются пар и конден‐
сат.
Блюда находились в ду‐
ховом шкафу слишком
долго.
По окончании процесса приготов‐
ления не оставляйте блюда в духов‐
ке более чем на 15–20 минут.
Если самостоятельно справиться с пробле‐
мой не удается, обратитесь к продавцу или в
сервисный центр.
Данные, необходимые для сервисного цент‐
ра, находятся на табличке с техническими
данными. Табличка с техническими данными
находится на передней рамке камеры духово‐
го шкафа.
Рекомендуем записать их здесь:
Название модели (MOD.) .........................................
PNC (номер изделия) .........................................
Серийный номер (S.N.) .........................................
13. УСТАНОВКА
ВНИМАНИЕ!
См. Главу «Сведения по технике
безопасности».

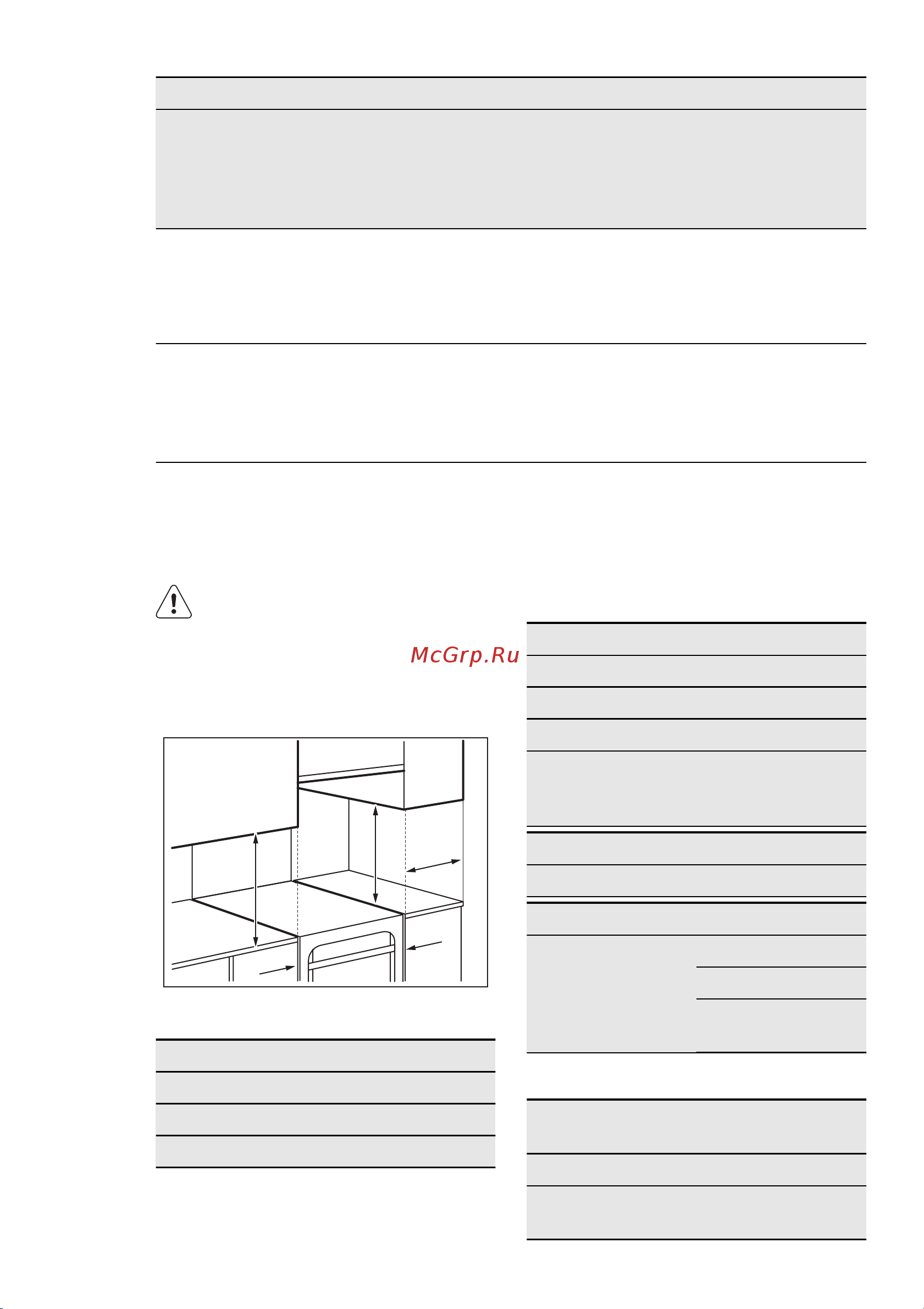

13.1 Место для установки
устройства
A
B
C
C
A
Минимальные расстояния
Габариты мм
А 690
B 150
C 20
13.2 Технические данные
Габаритные размеры
Высота 855 мм
Ширина 600 мм
Глубина 600 мм
Суммарная элек‐
трическая мощ‐
ность
1665,6 Вт
Напряжение 230 В
Частота 50 Гц
Категория газа II2H3B/P
Подвод газа G20 (2H) 13 мбар
G20 (2H) 20 мбар
G30/31 (3B/P) -
30/30 мбар
Диаметры обводных клапанов
Горелка Ø обводного клапа‐
на в 1/100 мм
Вспомогательная 29
Для ускоренного
приготовления
32
РУССКИЙ 47
