Рекомендуємо записати ці дані у нижченаведених полях.
Модель (MOD.) .........................................
Номер виробу (PNC) .........................................
Серійний номер (S.N.) .........................................

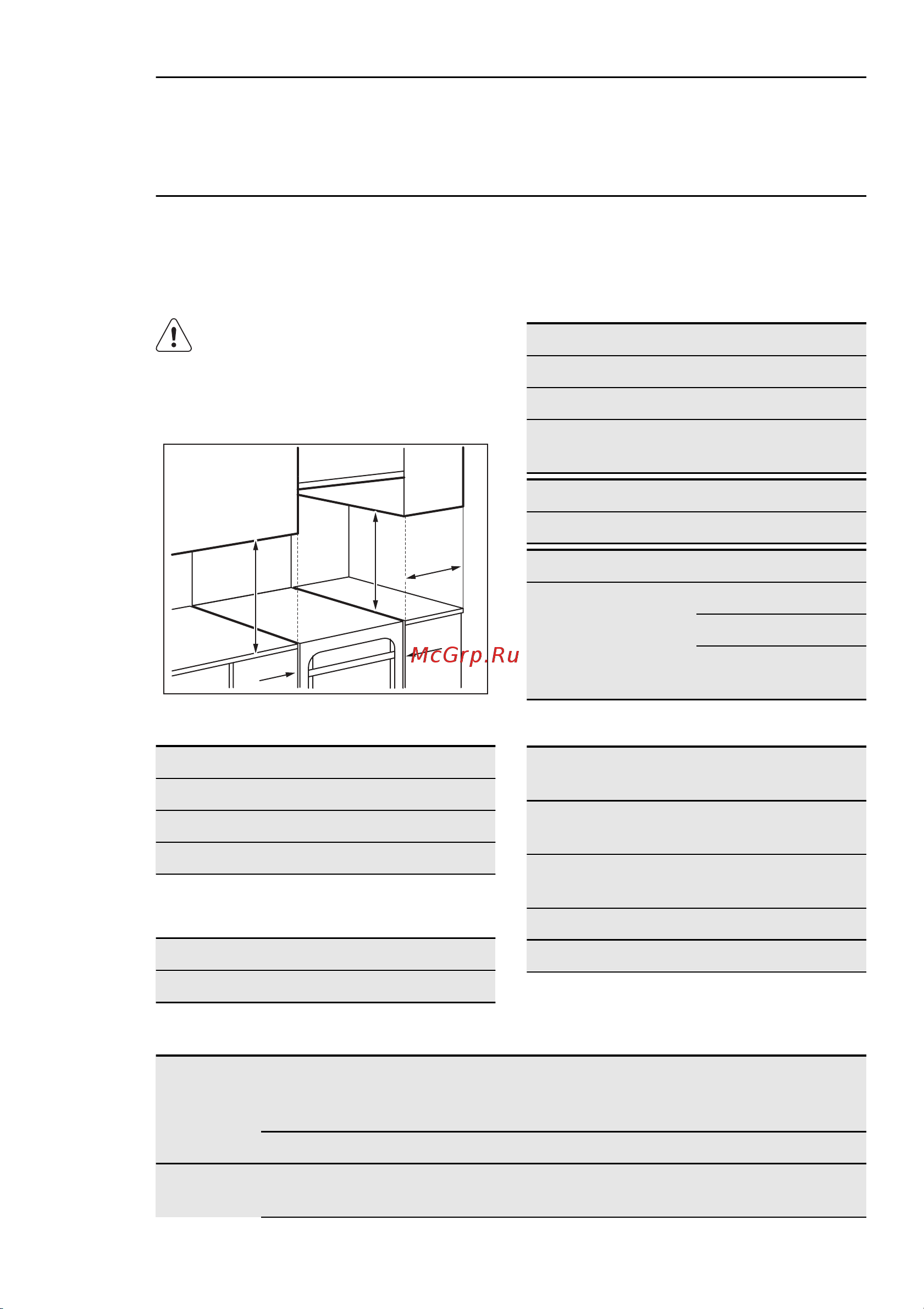

13. УСТАНОВКА
Попередження!
Див. розділи з інформацією щодо тех‐
ніки безпеки.
13.1 Розміщення приладу
A
B
C
C
A
Мінімальні відстані
Габарити мм
А 690
В 150
C 20
13.2 Технічні дані
Габарити
Висота 855 мм
Габарити
Ширина 600 мм
Глибина 600 мм
Загальна потуж‐
ність
1665,6 Вт
Напруга 230 В
Частота струму 50 Гц
Категорія газу II2H3B/P
Подача газу G20 (2H) 13 мбар
G20 (2H) 20 мбар
G30/31 (3B/P) 30/30
мбар
Діаметри обвідних клапанів
Конфорка Ø обвідного клапа‐
ну в 1/100 мм
Допоміжна конфор‐
ка
29
Конфорка середнь‐
ої швидкості
32
Швидка конфорка 42
Духовка 44
Газові конфорки
Конфорка Номіналь‐
на потуж‐
ність
Зменшена
потужність
Тип газу Тиск Діаметр
форсунки
Споживання
газу
кВт кВт мбар мм г/год
Допоміжна
конфорка
1,00 0,40 Природний
газ G20
13 0,82 -
72
