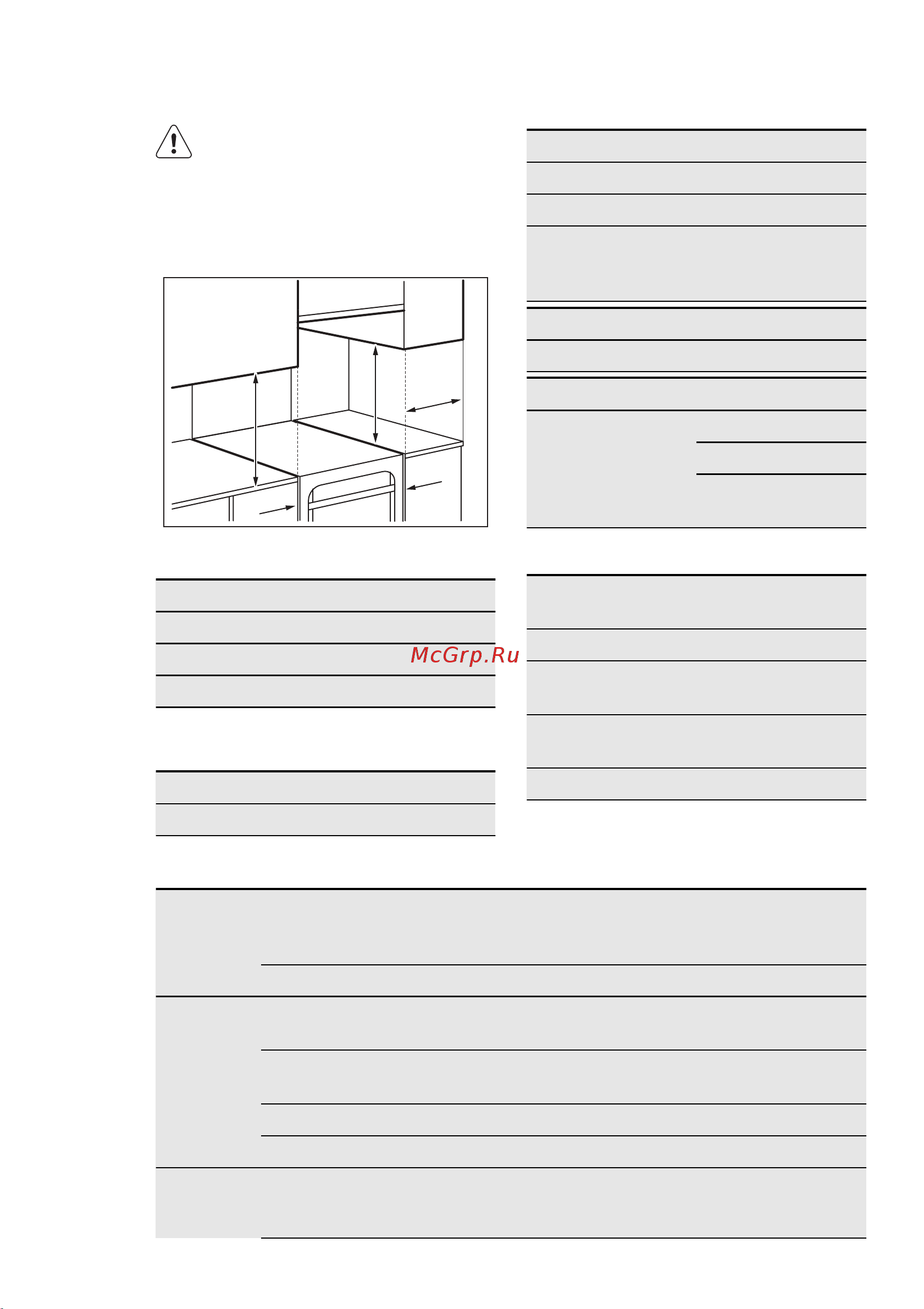

13. УСТАНОВКА
ВНИМАНИЕ!
См. Главу «Сведения по технике
безопасности».
13.1 Место для установки
устройства
A
B
C
C
A
Минимальные расстояния
Габариты мм
А 690
B 150
C 20
13.2 Технические данные
Габаритные размеры
Высота 855 мм
Габаритные размеры
Ширина 600 мм
Глубина 600 мм
Суммарная элек‐
трическая мощ‐
ность
1670,6 Вт
Напряжение 230 В
Частота 50 Гц
Категория газа II2H3B/P
Подвод газа G20 (2H) 13 мбар
G20 (2H) 20 мбар
G30/31 (3B/P) -
30/30 мбар
Диаметры обводных клапанов
Горелка Ø обводного клапа‐
на в 1/100 мм
Вспомогательная 29
Для ускоренного
приготовления
32
Повышенной мощ‐
ности
42
Духовой шкаф 44
Газовые горелки
Горелка Нормаль‐
ная мощ‐
ность
Понижен‐
ная мощ‐
ность
Тип газа Давле‐
ние
Диаметр
форсунки
Использова‐
ние
кВт кВт мбар мм г/час
Вспомога‐
тельная го‐
релка
1 0,4 Природный
газ G20
13 0,82 -
1 0,35 Природный
газ G20
20 0,7 -
1 0,35 Бутан G30 28 - 30 0,5 72,71
0,85 0,31 Пропан G31 28 - 30 0,5 60,7
Горелка
для уско‐
ренного
2 0,5 Природный
газ G20
13 1,11 -
50
