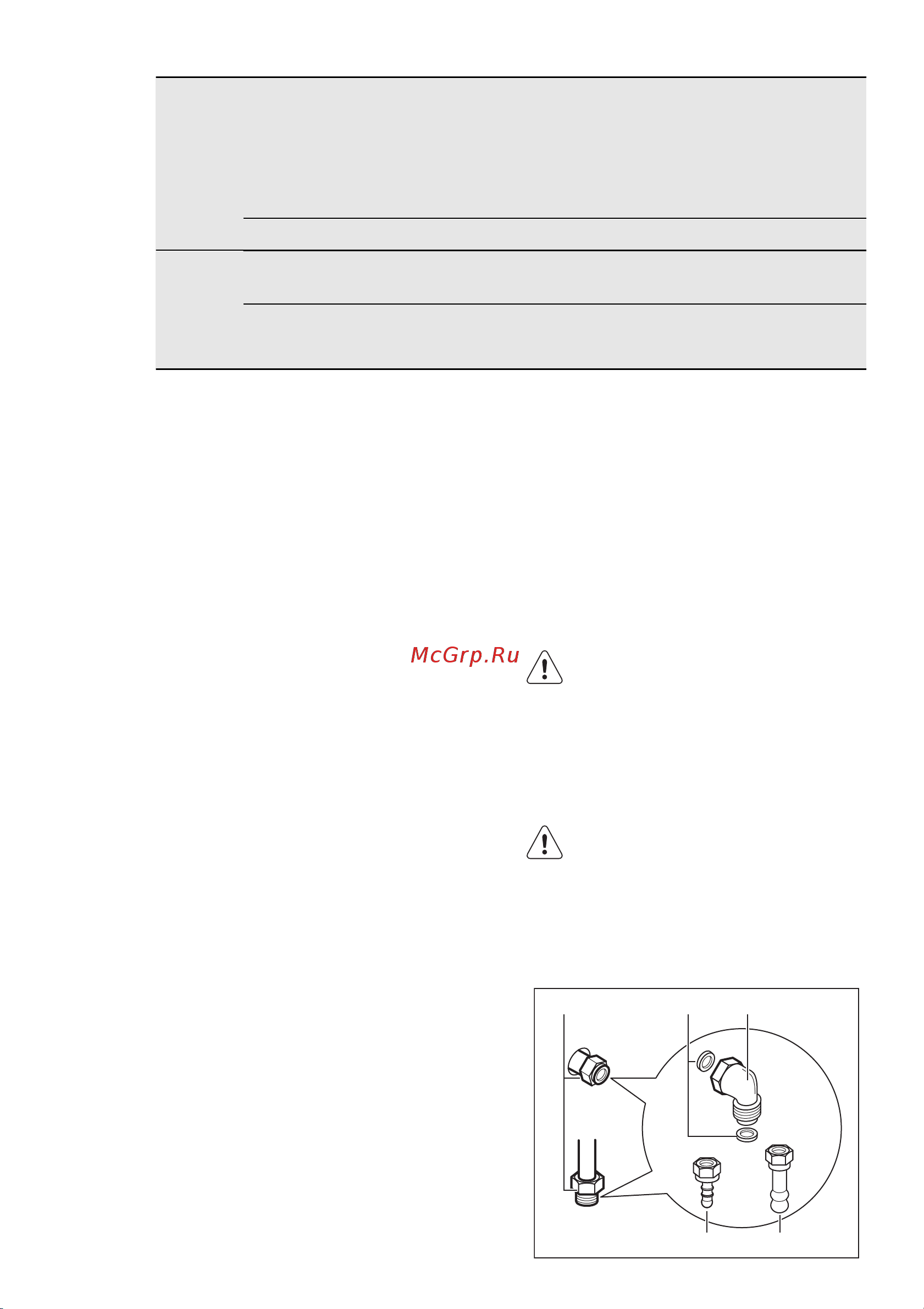

Electrolux EKK 61500 OX [52/60] Подсоединение к системе газоснабжения
![Electrolux EKK 61500 OX [52/60] Подсоединение к системе газоснабжения](/views2/1960076/page52/bg34.png)
ГОРЕЛ‐
КА
ПОНИ‐
ЖЕН‐
НАЯ
МОЩ‐
НОСТЬ
ОБЫ‐
ЧНАЯ
МОЩ‐
НОСТЬ
Тип газа
Давле‐
ние
Диаметр
форсунки
Расход
(минималь‐
ное пламя)
Рас‐
ход:
(макси‐
маль‐
ное
пламя)
кВт кВт мбар мм г/час
Горелка
с трой‐
ным рас‐
секате‐
лем
1,8 4 Бутан
G30
30 1,01 130,88 290,85
1,6 3,5
Пропан
G31
30 1,01 114,26 249,95
13.3 Подсоединение к системе
газоснабжения
Для подключения следует использовать не‐
подвижное соединение либо гибкий шланг в
оплетке из нержавеющей стали в соответ‐
ствии с действующими нормами. При исполь‐
зовании гибких шлангов в металлической
оплетке необходимо тщательно проследить,
чтобы они не соприкасались с подвижными
элементами и не пережимались.
13.4 Гибкая неметаллическая
подводка
Если имеется возможность полного доступа к
месту подводки газа и контроля состояния по
всей ее длине, можно использовать гибкую
подводку. Необходимо плотно зафиксировать
хомутами гибкую подводку.
Для установки используйте трубодержатель.
Убедитесь, что трубодержатель плотно при‐
жат к уплотняющей прокладке, а затем при‐
ступайте к подключению линии подачи газа.
Использование гибкой подводки допускается,
если:
– Ее температура равна температуре в поме‐
щении или превышает ее не более, чем на
30°C.
– Ее длина не превышает 1500 мм.
– Она не сдавливается.
– Она не натянута и не перекручена.
– Он не касается острых кромок или углов.
– Ее можно легко осмотреть, чтобы прове‐
рить ее состояние.
Для обеспечения надлежащего состояния
гибкой подводки следует регулярно провер‐
ять ее:
– На предмет отсутствия трещин, порезов,
следов горения - как на обоих концах, так и
по ее длине.
– На предмет надлежащей эластичности ма‐
териала гибкой подводки: шланг не должен
становиться жестким.
– На предмет отсутствия ржавчины на хому‐
тах, которыми крепится подводка.
– На предмет срока годности подводки.
В случае обнаружения одного или более де‐
фектов - не ремонтируйте шланг, а замените
его.
По окончании установки для провер‐
ки полной герметичности всех труб‐
ных соединений используйте мыль‐
ный раствор: использование пламени
запрещено.
Линия подачи газа находится на задней сто‐
роне панели управления.
ВНИМАНИЕ!
Перед подключением газа необходи‐
мо отключить вилку шнура питания
от розетки питания либо отключить
предохранитель, расположенный в
блоке предохранителей. Закройте ос‐
новной вентиль линии подачи газа.
ABC
DE
52
