14
Регулировка
минимального уровня
Для того чтобы отрегулировать
минимальный уровень горелок,
выполните следующие действия:
Зажгите конфорку.
Поверните регулятор в положение
минимальной подачи газа.
Снимите ручку регулятора.
Тонкой отверткой отрегулируйте
положение винта перепускного
клапана (возможные варианты
расположения винтов
перепускных клапанов показаны
на рис. 12). При переходе от
природного газа к балонному
затяните этот винт, поворачивая
его против часовой стрелки до тех
пор, пока не получите ровное
слабое пламя.
Убедитесь в том, что пламя не
гаснет при быстром повороте
регулятора из положения
максимального расхода газа в
положение минимального
расхода.
Эту процедуру легко выполнить даже
когда варо чная поверхность встроена в
столешницу.

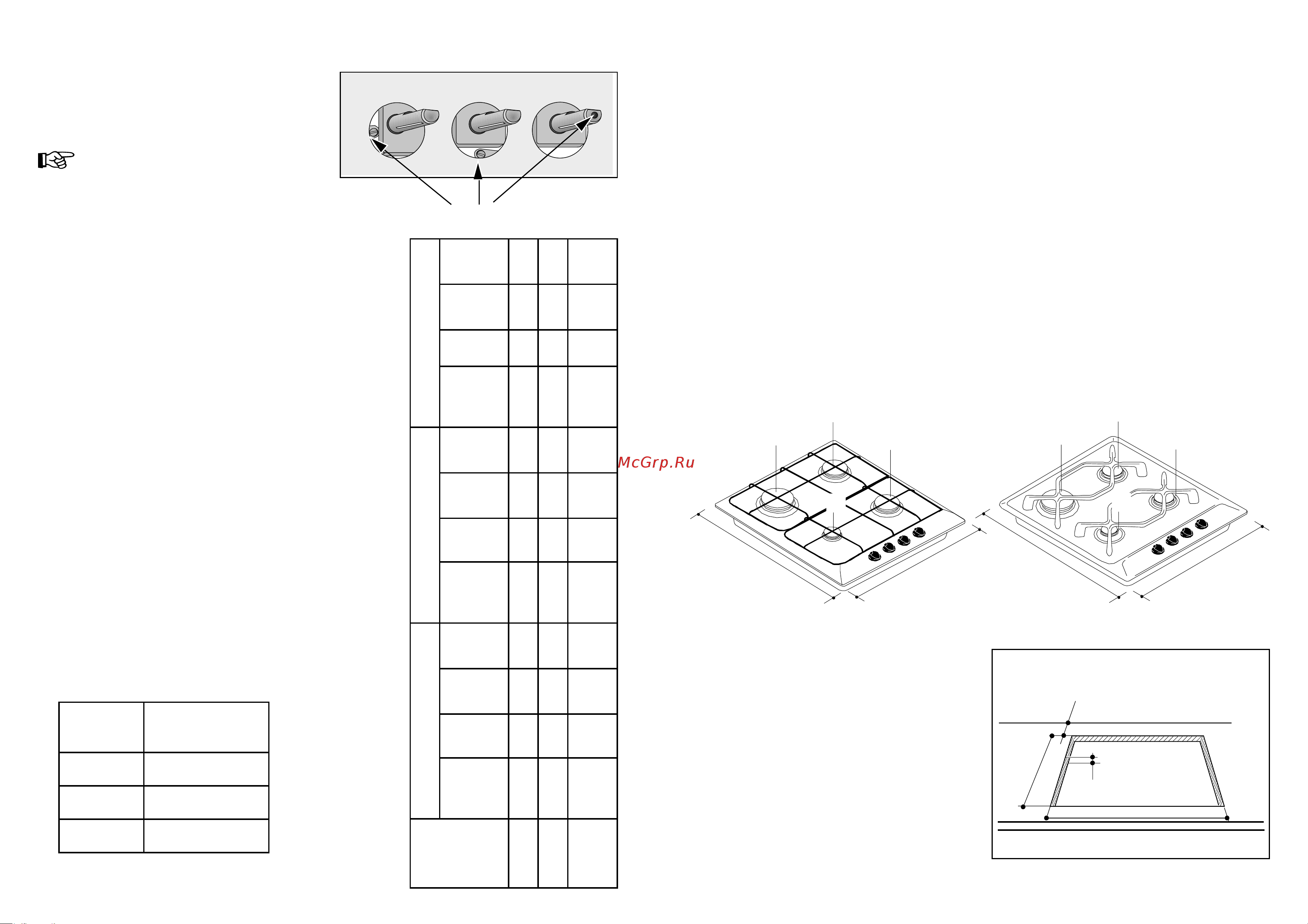

Винты перепускных клапанов
Рис. 12
акрофноК
анапалкртемаиД
мм001/1в
яакьнелаМ 82
яяндерС 23
яашьлоБ 04
Таблица 1: Диаметры
клапанов
Таблица 2: Форсунки
акрофноК
рабм31загйындорирПрабм52-02загйындорирПрабм73-82загйыннежижС
икнусроф
мм001/1
м
3
сач/
.мроН
,.нщом
тВк
.ниМ
,.нщом
тВк
икнусроф
мм001/1
м
3
сач/
.мроН
,.нщом
тВк
.ниМ
,.нщом
тВк
икнусроф
мм001/1
сач/г
.мроН
,.нщом
тВк
.ниМ
,.нщом
тВк
яакьнелаМ 08580,09,003,007590,0 1 33,00527 1 33,0
яяндерС 501 681,027,1 24,069 181,09,1 54,0 17441 0,254,0
яашьлоБ 801 012,031,225,0911 672,0356,068 1028,256,0
15
Установка в кухонной мебели
Данную варочную поверхность можно
устанавливать во встроенной кухонной
мебели с размером в глубину от 550 до
600 мм.
Расстояние от заднего края монтажного
проема до стены не должно быть меньше
55 мм.
Если прибор устанавливается вблизи
боковых стен или рядом с высокой
кухонной мебелью,. расстояние от них
до бокового края монтажного проема не
должно быть меньше 100 мм.
Минимальное расстояние от варочной
поверхности до висящих сверху
кухонных шкафов или вытяжного
вентилятора составляет 650 мм.
Обозначения на рисунках:
А= Auxiliary = Вспомогательная
конфорка
SR= Semirapid = Средняя конфорка
R= Rapid = Экспресс конфорка
Встраивание в столешницу моделей EHT672,
ZGL63, ZGL66
Размеры приведены в миллиметрах
SR
SR
SR
SR
RR
A
A
580
500
500
580
Прибор может быть установлен в
кухонную мебель, размеры выреза для
встраивания показаны на рис. 13.
Встраивание варочной поверхности
следует выполнять следующим
образом:
1) Снимите решетки для установки
посуды, крышки и рассекатели
конфорок и переверните варочную
поверхность. Следите за тем, чтобы
при этом не повредились элементы
электроподжига.
550
470
55 min.
30
Рис. 13
