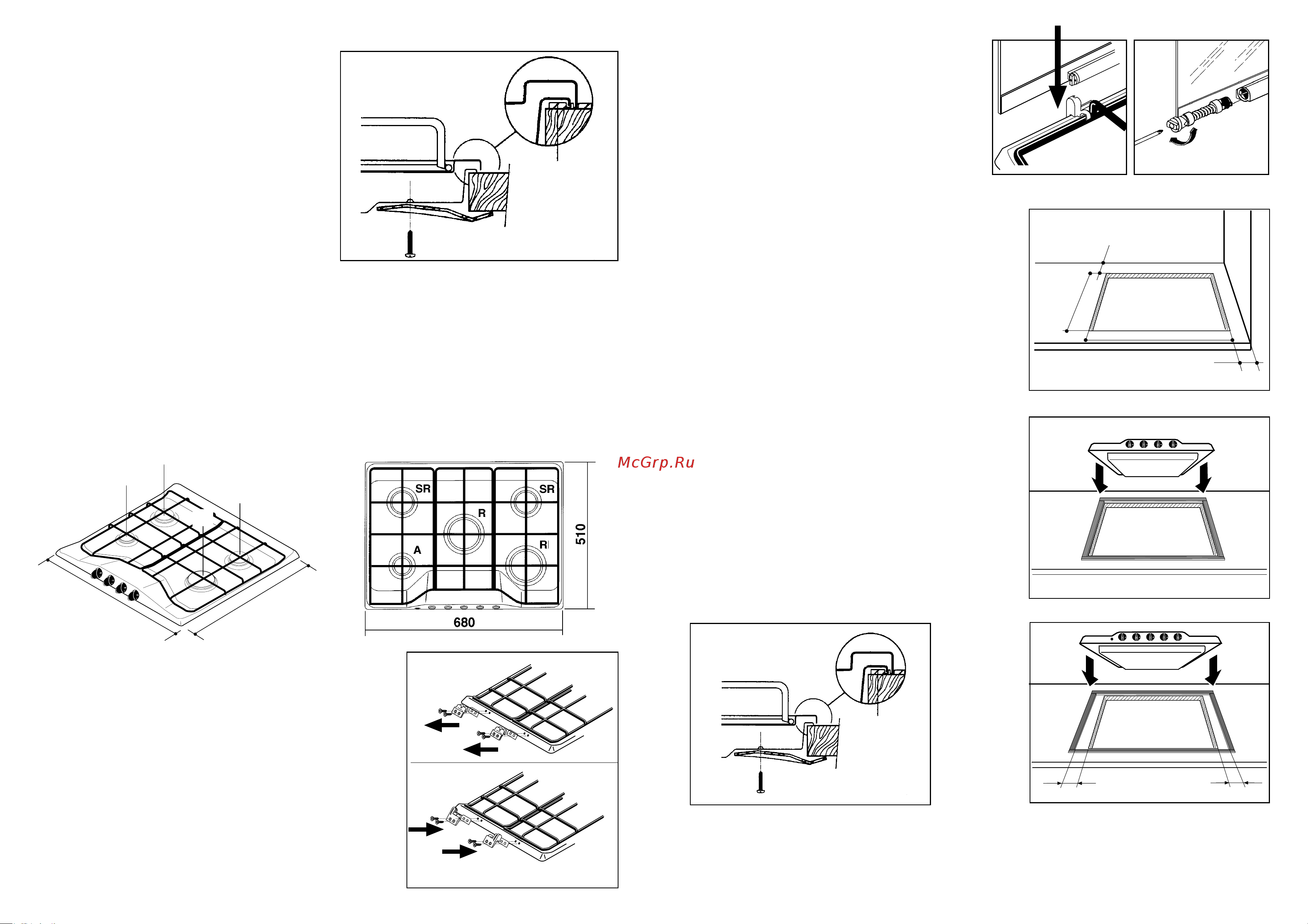

16
2) Уло жит е по краям монтажного проёма
уплотнительную прокладку
(поставляется вместе с прибором),
разместите уплотнитель точно по
передней и задней кромкам.
Уплотнитель следует укладывать
встык, без нахлеста.
3) Закрепите варочную панель винтами
(рис. 14). При затягивании винтов
уплотнение может выступить из-под
панели, эти излишки можно затем
удалить.
Край варочной панели имеет такую
форму, что образует двойной лабиринт
уплотнения. Это дает гарантию от
протечек жидкости под рамку.
Рис. 14
Встраивание в столешницу моделей ZGF643,
ZGF753
510
580
A
SR
SR
R
Если варочная поверхность будет
оснащена крышкой, рекомендуем перед
установкой в столешницу установить
шарнирный узел крышки. Для этого:
1) Снимите фиксаторы правой и левой
решеток, установленные на задней
части прибора, для чего отвинтите
соответствующие винты (рис. 15).
2) Установите держатели крышки,
используя те же винты и проложив
между держателями и прибором
прокладки (рис. 15).
Рис. 15
уплотнительная
прокладка
17
3) Установите в держатель левый
шарнир крышки с меткой S (рис. 16).
4) Установите правый шарнир с меткой
D.
5) Чтобы отрегулировать равновесие
крышки, поверните по или против
часовой стрелки центральные винты
правого и левого шарниров (рис. 17).
Прибор может быть установлен в
кухонную мебель, размеры выреза для
встраивания показаны на рис. 18.
Встраивание следует выполнять
следующим образом:
1) Положите детали уплотнения, которые
входят в комплект поставки, по краям
выреза, как показано на рис. 19,
следя за тем, чтобы уплотнения
лежали встык, без нахлеста.
2) Вставьте варочную поверхность в
вырез, следите за тем, чтобы она
была встав лена по центру.
3) Закрепите прибор винтами (рис. 20).
При затягивании винтов уплотнение
может выступить из-под кромки, эти
излишки можно затем удалить.
Края варочной поверхности имеют такую
форму, что образу е тся дв ойной лабиринт
уплотнения. Это дает гарантию полного
отсутствия просачивания жидкостей.
Рис. 16
Рис. 17
560
150 min
480
55 min.
100
50
50
Рис. 18
Рис. 19
ZFG643
ZFG753
Рис. 20
уплотнительная
прокладка
