PN:888-45-317-G-00 RevA
8

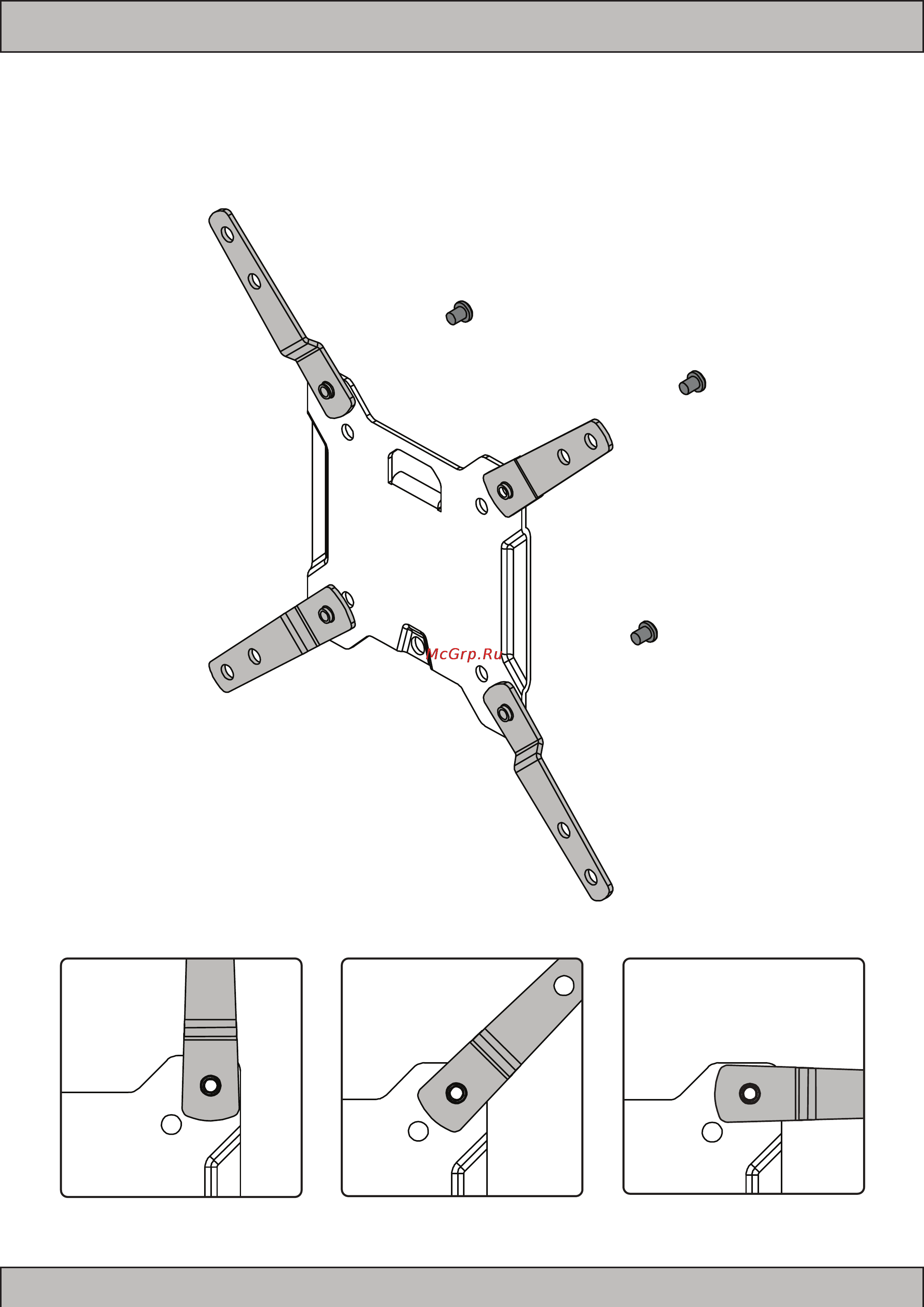

STEP 3 B/C/D: > 100mm X 100mm - INSTALL ADAPTERS
B C D
P-B
P-A
Install Adapters
Установите удлинители
STEP 3 - WOOD STUD INSTALLATION - Установка на деревянной стойке
