15
МОНТАЖ
Схема соединений находится рядом с
распределительным щитком плиты. До-
ступ к щитку возможен после снятия
кожуха, отвинтив крепления отверткой.
Нужно помнить о правильном выборе
соединительного кабеля, учитывать тип
подсоединения и номинальную мощность
плиты. Соединительный кабель следует
закрепить в оттяжке.
Внимание!
Следует помнить о подключении нулевой
цепи к зажиму на распределительном
щитке, обозначенного символом
(«за-
земление»). Электропроводка, питающая
плиту, должна иметь выключатель защи-
ты, позволяющий прервать подачу тока
при возникновении аварийной ситуации.
Расстояние между рабочими контактами
выключателя защиты должно составлять
минимум 3 мм.
Способ подключения, отличающийся от
показанного на схеме, может привести к
поломке плиты.
1
2
3
1N~
2N~
3N~
1
2
3
3
4
5

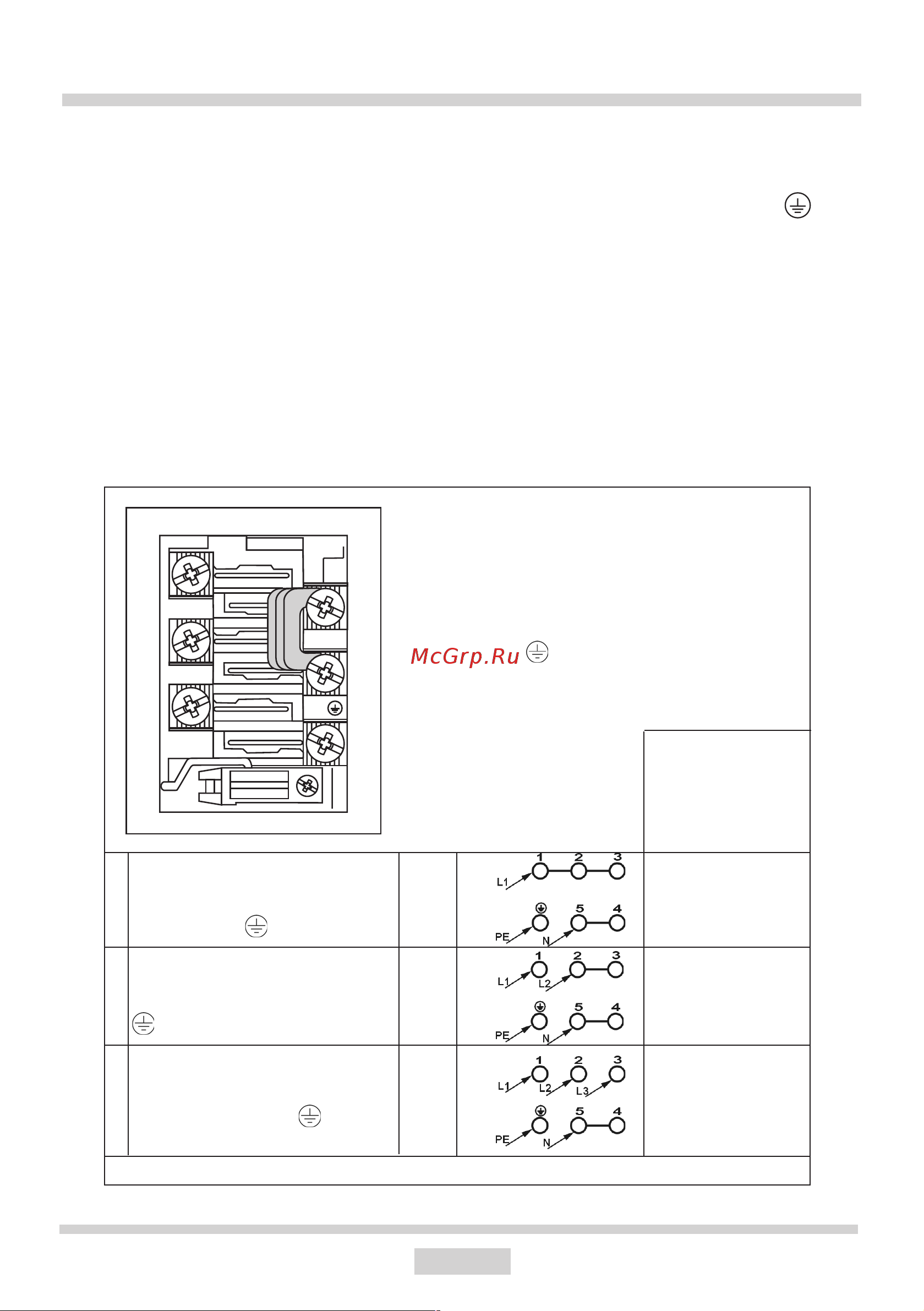

СХЕМА ВОЗМОЖНЫХ ПОДКЛЮЧЕНИЙ
Внимание! Напряжение нагревательных
элементов 230 В)
Сеть 400/230 V двухфазное
подключение с нейтралью, мост
- конаткты 2-3 и 4-5, защита на
(«заземление»).
Сеть 400/230 V трехфазное с
нейтралью, мост - контакты 4-5,
провода фазы 1, 2 и 3, нейтраль
4-5, провод защиты на
(«заземление»).
Провода фазы - L1 =R, L2=S, L3=T; N - нейтраль; PE – защитный ноль
Внимание! В любом соединении защитный
провод должен быть соединен с контактом
(«заземление»)
PE.
Рекомендуемый
тип
соединительного
кабеля
В сети 230 V однофазное
подключение с нулевым проводом,
мост связывает контакты 1 -2-3 и
4-5,защита на
(«заземление»).
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
