15 – рычаг стояночного тормо-
за. Перемещением рычага вверх
приводятся в действие колодки тор-
мозов задних колес. Для возвраще-
ния рычага в исходное положение
нажмите на кнопку в торце рукоятки.
ВНИМАНИЕ!
Если в исключительном случае
Вам придется воспользоваться
стояночным тормозом во время
движения, то не затягивайте его
слишком сильно и постоянно
держите нажатой кнопку на рыча-
ге. В противном случае может
произойти блокировка задних
колес и занос автомобиля.
16 – рычаг переключения пе-
редач. На рукоятке рычага нанесена
схема переключения передач. Авто-
мобиль снабжен механической бло-
кировкой линии выбора заднего
хода. Для движения задним ходом
остановите автомобиль, нажмите на
педаль сцепления, притопите рычаг
переключения вниз, затем переме-
стите рычаг влево до упора и произ-
водите включение задней передачи.
17 – педаль акселератора.
18 – педаль тормоза.
19 – педаль сцепления.
20 – крышка блока реле и пре-
дохранителей.
21 – рычаг привода замка ка-
пота.
22 – прикуриватель (работает
при включенном зажигании). Для
пользования нажмите на рукоятку
подвижной части до фиксирован-
ного положения. Примерно через
20– 27 секунд подвижная часть авто-
матически возвращается в исходное
положение, прикуриватель готов к
применению (см. рис. 25).
23 – выключатель электропри-
вода замка багажника или двери
задка (в вариантном исполне-
нии). Для отпирания замка нажмите
на кнопку (см. рис. 25).
Комбинация приборов
Комбинация приборов показана
на рис. 32.
1 – тахометр. Показывает часто-
ту вращения коленчатого вала дви-
гателя. Зона шкалы красного цвета –
опасный для двигателя режим рабо-
ты. Не допускайте превышение мак-
симально разрешенных оборотов
двигателя (порог – 6000 мин
-1
).
ВНИМАНИЕ!
Работа двигателя в опасном
режиме запрещается.
31

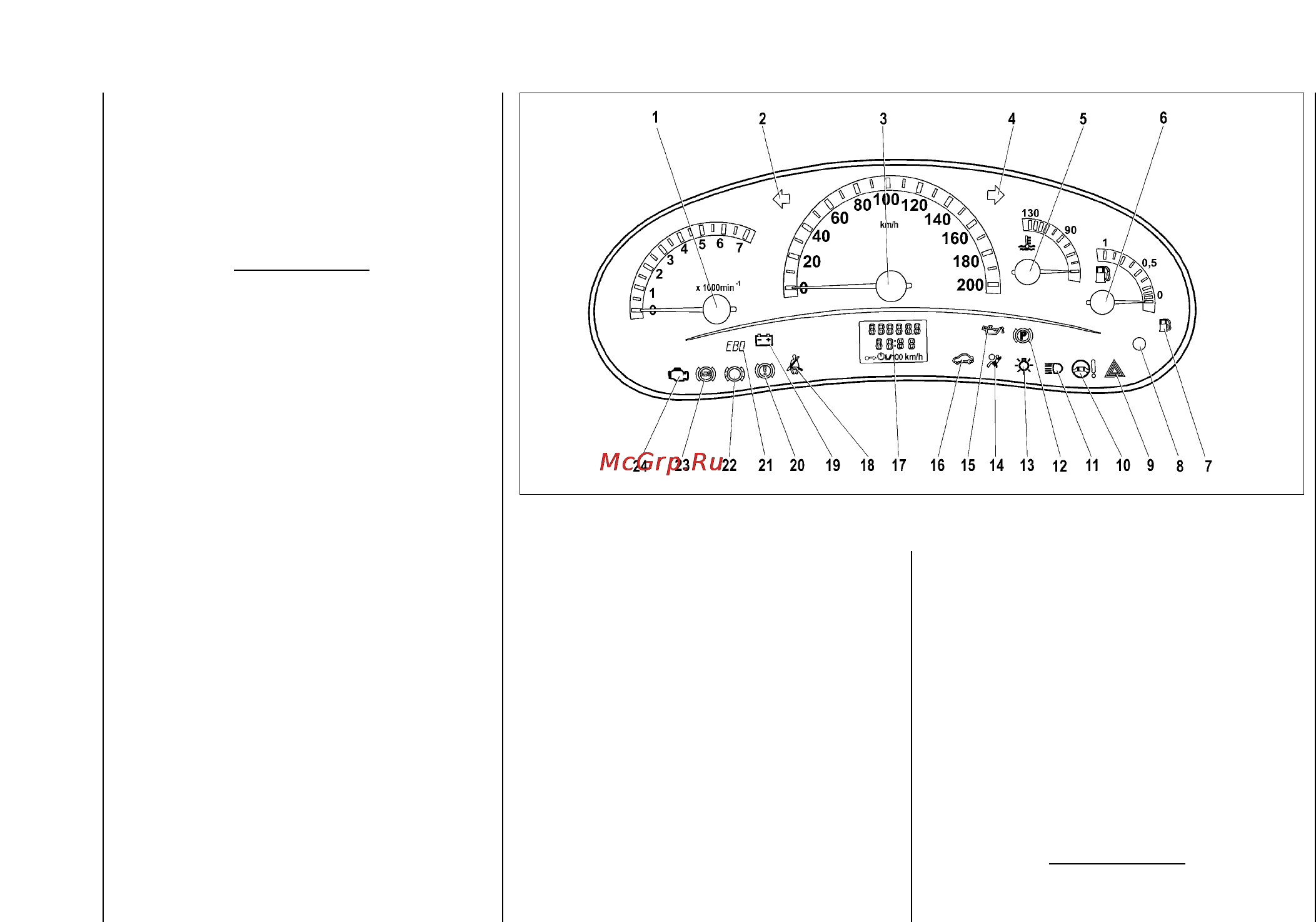

Рис. 32. Комбинация приборов
