KZ
17
! Жаңа құрылғыны іске қоспас бұрын нұсқаулық
кітапшасын мұқият оқып шығыңыз. Мұнда
құрылғыны қауіпсіз орнату және оны пайдалану
туралы маңызды ақпараттар қамтылған.
! Келешекте анықтама ретінде қарау үшін пайдалану
нұсқаулығын сақтап қойыңыз. Құрылғы сатылса,
біреуге берілсе немесе көшірілсе, нұсқаулар онымен
бірге болатынына көз жеткізіңіз.
! Құрылғыны нұсқауларға сәйкес арнайы біліктілігі
бар маман орнатуға тиіс.
! Кез келген түрде реттеу немесе қызмет көрсету
қажет болса, оны құрылғыны токтан ажыратқаннан
кейін орындау керек.

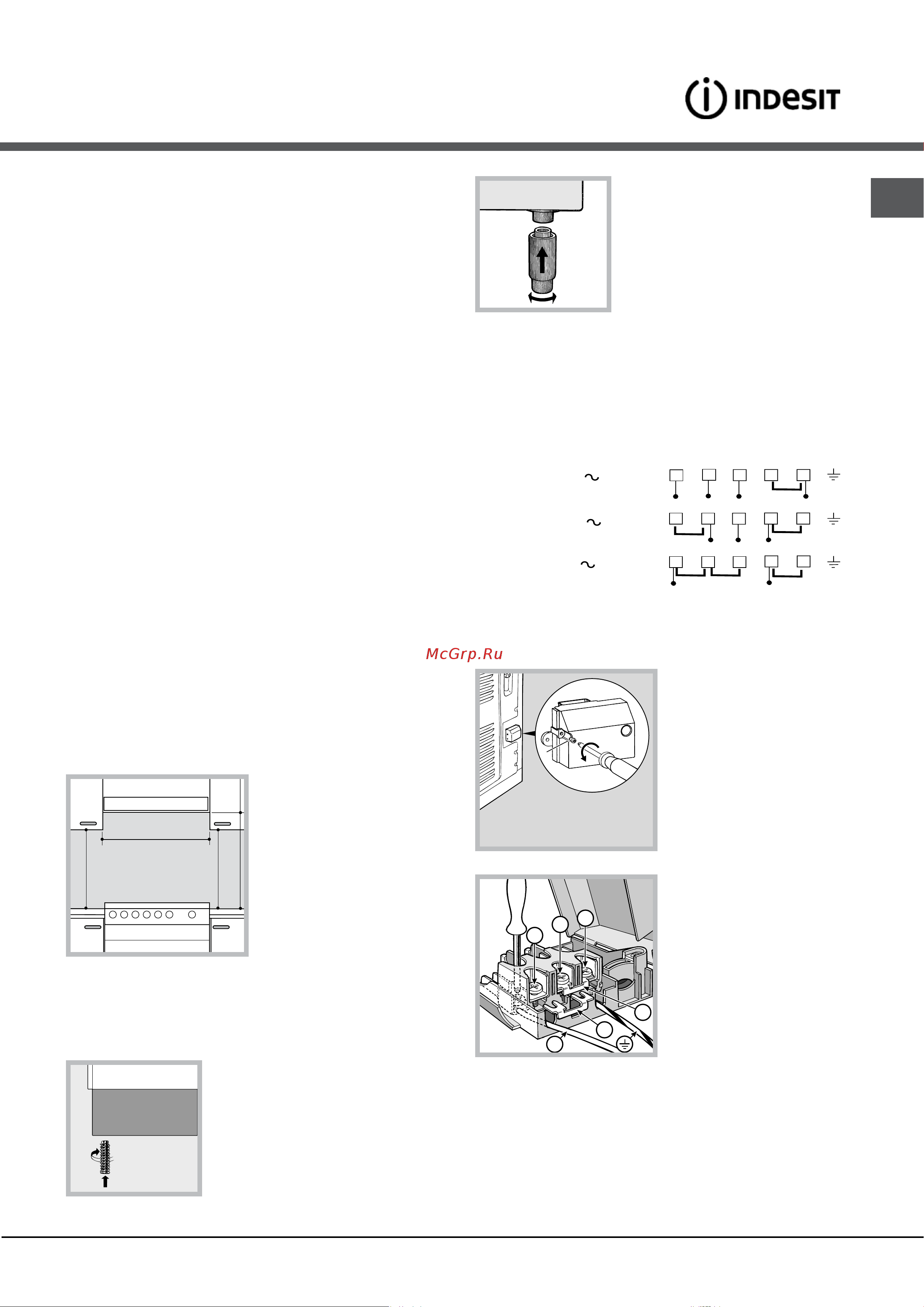

Орналастыру және түзулеу
! Құрылғыны биіктігі плитаның биіктігінен аспайтын
шкафтардың қасына орнатуға болады.
! Құрылғының артқы жағына тиіп тұратын қабырға
жанғыш емес, қызуға төзімді материалдан (T 90°C)
жасалғанына көз жеткізіңіз.
Құрылғыны дұрыс орнату үшін:
• Оны ас үйге, залға немесе тұрғын үйге қойыңыз
(ваннаға қоймаңыз).
• Плитаның жоғарғы жағы шкафтан жоғары
болса, құрылғыны олардан кем дегенде 200 мм
қашықтықта орнату керек.
• Пеш қабырғаға ілінетін шкафтың астына орнатылса,
осы шкаф пен плитаның жоғарғы жағы арасында кем
дегенде 420 мм ара
қашықтық болуы тиіс.
Қабырғаға ілінетін
шкафтар жанғыш
болса, бұл қашықтықты
700 мм-ге дейін
үлкейту керек (суретті
қараңыз).
• Пештің артқы
жағына немесе
бүйірлеріне 200 мм-ден
жақын жерге жалюзи орнатпаңыз.
• Қалқалар қатысты пайдалану нұсқаулығындағы
нұсқауларға сәйкес орнатылуы тиіс.
Түзулеу
Құрылғыны түзулеу қажет
болса, плита түбінің әрбір
бұрышындағы орындарына
реттелетін аяқтарын* бұраңыз
(суретті қараңыз).
Құрылғымен бірге берілетін
аяқтар* плита түбінің астынғы
жағындағы тесіктерге
кигізіледі.
Электр қосылымдары
Электр кабелін орнату
Кабель төмендегі жалғау сызбасына сәйкес
қолданылатын электр қосылым түріне сай болуы
тиіс.
Электр кабелін дұрыс орнату үшін:
1. Контактілер
тақтасындағы «V»
бұрандасын босатып,
қақпағын ашу үшін оны
тартыңыз (суретті
қараңыз).
2. «А» қосылым
тірегін (суретті
қараңыз) жоғарыда
көрсетілген жалғау
сызбасына сәйкес
орналастырыңыз.
Контактілер тақтасы
бір фазалық 230 В
қосылымына арналған:
1, 2 және 3 контактілері
бір-біріне қосылады;
4-5 жалғастырғышы контактілер тақтасының төменгі
аумағында орналасқан.
3. «N» және
сымдарын сызбаға (суретті
қараңыз) сәйкес орналастырып, контактілер
тақтасының бұрандаларын мүмкін болғанша мықтап
қатайту арқылы қосылымды жасаңыз.
Орнату
СОРҒЫШ
Мин.
420
мм.
Мин.
420
мм.
сорғышпен мин.
650
мм.
сорғышсыз мин. 700 мм.
Мин.
600
мм.
V
1
2
3
N
A
B
1 2
3
4
5
1 2 3 4 5
1
2
3
4
5
R
S
T
N
R
S
N
R
N
400 3N
H05RR-F 5x2.5 CEI-UNEL 35363
H05VV-F 5x2.5 CEI-UNEL 35746
400V 2N
H05RR-F 4x4 CEI-UNEL 35363
H05VV-F 4x4 CEI-UNEL 35746
230V
H05RR-F 3x4 CEI-UNEL 35363
H05VV-F 3X4 CEI-UNEL 35746
