5

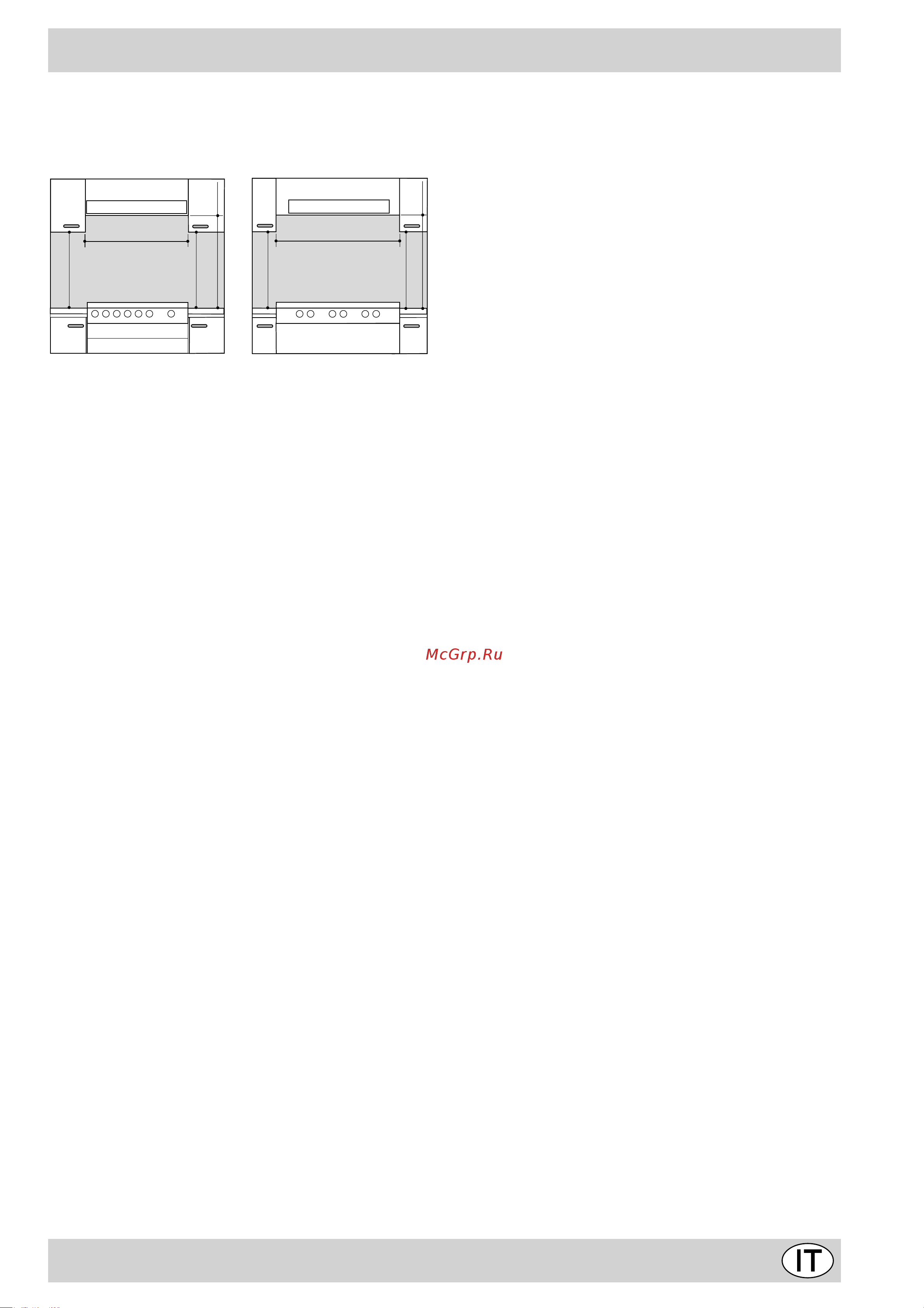

st’ultimo dovrà mantenere una distanza minima dal pia-
no di 700 mm (millimetri). I mobili adiacenti alla cappa
dovranno mantenere una distanza minima dal piano di
420 mm. come da Fig. C e D.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
HOOD
900
Min. mm.
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
420
Min. mm.
Fig. C Fig. D
Collegamento gas
Il collegamento dell’apparecchio alla tubazione o alla bom-
bola del gas dovrà essere effettuato come prescritto dalle
Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati
che esso è regolato per il tipo di gas con cui sarà alimentato.
In caso contrario eseguire le operazioni indicate al paragra-
fo “Adattamento ai diversi tipi di gas”. Su alcuni modelli l’ali-
mentazione del gas può avvenire indifferentemente da de-
stra o da sinistra a seconda dei casi; per cambiare il collega-
mento è necessario invertire il portagomma con il tappo di
chiusura e sostituire la guarnizione di tenuta (in dotazione
con l’apparecchio). Nel caso di alimentazione con gas liqui-
do, da bombola, utilizzare regolatori di pressione conformi
alle Norme UNI-CIG 7432.
Importante: per un sicuro funzionamento, per un adeguato
uso dell’energia e maggiore durata dell’apparecchiatura,
assicurarsi che la pressione di alimentazione rispetti i valori
indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.
Allaccio con tubo flessibile
Eseguire il collegamento per mezzo di un tubo flessibile per
gas rispondente alle caratteristiche indicate nelle norme UNI-
CIG 7140.
Il diametro interno del tubo da utilizzare deve essere:
- 8mm per alimentazione con gas liquido;
- 13mm per alimentazione con gas metano.
In particolare, per la messa in opera di tali tubi flessibili, deb-
bono essere rispettate le seguenti prescrizioni:
• Non deve essere in nessun punto del suo percorso a
contatto con parti che siano a temperature maggiori di
50°C;
• Abbia una lunghezza inferiore a 1500 mm;
• Non sia soggetto ad alcun sforzo di trazione e di torsio-
ne, inoltre non deve presentare curve eccessivamente
strette o strozzature;
• Non venga a contatto con corpi taglienti, spigoli vivi e
con parti mobili o schiacciato;
• Deve essere facilmente ispezionabile lungo tutto il per-
corso allo scopo di poter controllare il suo stato di con-
servazione;
Assicurarsi che il tubo sia ben calzato alle sue due estremità
e fissarlo per mezzo di fascette di serraggio conformi alla
UNI-CIG 7141. Qualora una o più di queste condizioni non
possa essere rispettata, bisognerà ricorrere ai tubi metallici
flessibili, conformi alla norma UNI-CIG 9891.
Allorchè la cucina venga installata secondo le condizioni della
classe 2 sottoclasse 1 è opportuno collegarsi alla rete gas
solamente tramite tubo metallico flessibile conforme alla
UNI-CIG 9891.
Allaccio con tubo flessibile in acciaio inossidabile a
parete continua con attacchi filettati
Eliminare il portagomma già presente sull’apparecchio. Il
raccordo di entrata del gas all’apparecchio è filettato 1/2 gas
maschio cilindrico. Utilizzare esclusivamente tubi conformi
alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi
alla UNI-CIG 9264. La messa in opera di tali tubi deve esse-
re effettuata in modo che la loro lunghezza, in condizioni di
massima estensione, non sia maggiore di 2000 mm. Ad al-
lacciamento avvenuto assicurarsi che il tubo metallico fles-
sibile non venga a contatto con parti mobili o schiacciato.
Controllo tenuta
Importante: ad installazione ultimata controllare la perfetta
tenuta di tutti i raccordi utilizzando una soluzione saponosa
e mai una fiamma.
Allacciamento del cavo di alimentazione alla rete
Montare sul cavo una spina normalizzata per il carico indi-
cato sulla targhetta caratteristiche, nel caso di collegamento
diretto alla rete è necessario interporre tra l’apparecchio e la
rete un interruttore omnipolare con apertura minima fra i con-
tatti di 3 mm. dimensionato al carico e rispondente alle nor-
me in vigore (il filo di terra non deve essere interrotto dall’in-
terruttore). Il cavo di alimentazione deve essere posizionato
in modo che non raggiunga in nessun punto una temperatu-
ra superiore di 50°C a quella ambiente. Prima di effettuare
l’allacciamento accertarsi che:
• la valvola limitatrice e l’impianto domestico possano sop-
portare il carico dell’apparecchiatura (vedi targhetta ca-
ratteristiche);
• l’impianto di alimentazone sia munito di efficace collega-
mento a terra secondo le norme e le disposizioni di leg-
ge;
• la presa o l’interruttore omnipolare siano facilmente
raggiungibili con il piano installato.
N.B: non utilizzare riduzioni, adattatori o derivatori in quanto
essi potrebbero provocare riscaldamenti o bruciature.
Adattamento del piano ai diversi tipi di gas
Per adattare la cucina ad un tipo di gas diverso da quello per
il quale essa è predisposta (indicato sulla etichetta fissata al
coperchio), occorre effettuare le seguenti operazioni:
a) Sostituire il portagomma già montato con quello conte-
nuto nella confezione “accessori della cucina”.
Attenzione: Il portagomma per gas liquido porta stampigliato
il numero 8, quello per gas metano il numero 13). Avvalersi
comunque di una guarnizione di tenuta nuova.
b) Sostituzione degli ugelli dei bruciatori del piano:
• togliere le griglie e sfilare i bruciatori dalle loro sedi;
• svitare gli ugelli, servendosi di una chiave a tubo da 7
mm, e sostituirli con quelli adatti al nuovo tipo di gas (vedi
tabella 1 “Caratteristiche dei bruciatori ed ugelli”).
• rimettere in posizione tutti i componenti seguendo le ope-
razioni inverse rispetto alla sequenza di cui sopra.
