УСТАНОВКА

Креплениедюбелейивинтов

<Следуйтеприведеннымнижеинструкциям>

Проверьте материал стены и толщину отделочного слоя.

Поставляемые в комплекте телевизора анкерные крепления и винты можно использовать

для стен из бетона, пенобетона, мягкого плитняка, твердого плитняка, кирпича или пустотного

кирпича.

Не крепите изделие на стену из гипсокартона или древесно-волокнистых плит средней плотности

(ДСП). В противном случае необходимо прикрепить анкерные винты к несущей стене (из бетона)

под отделочным материалом. Если несущая стена отсутствует, необходимо сначала установить

подвесной кронштейн для крепления анкеров и винтов.

При креплении изделия на стену, не указанную в этом руководстве, убедитесь, что каждая точка

фиксации выдерживает вытяжную нагрузку в 70 кгс (686 Н) и сдвигающую нагрузку в 100 кгс (980 Н)

или более.

Винт для крепления на стену

Дюбель

1 2

Используйте сверло Ø8 мм для бетона и отбойный молоток (перфоратор).

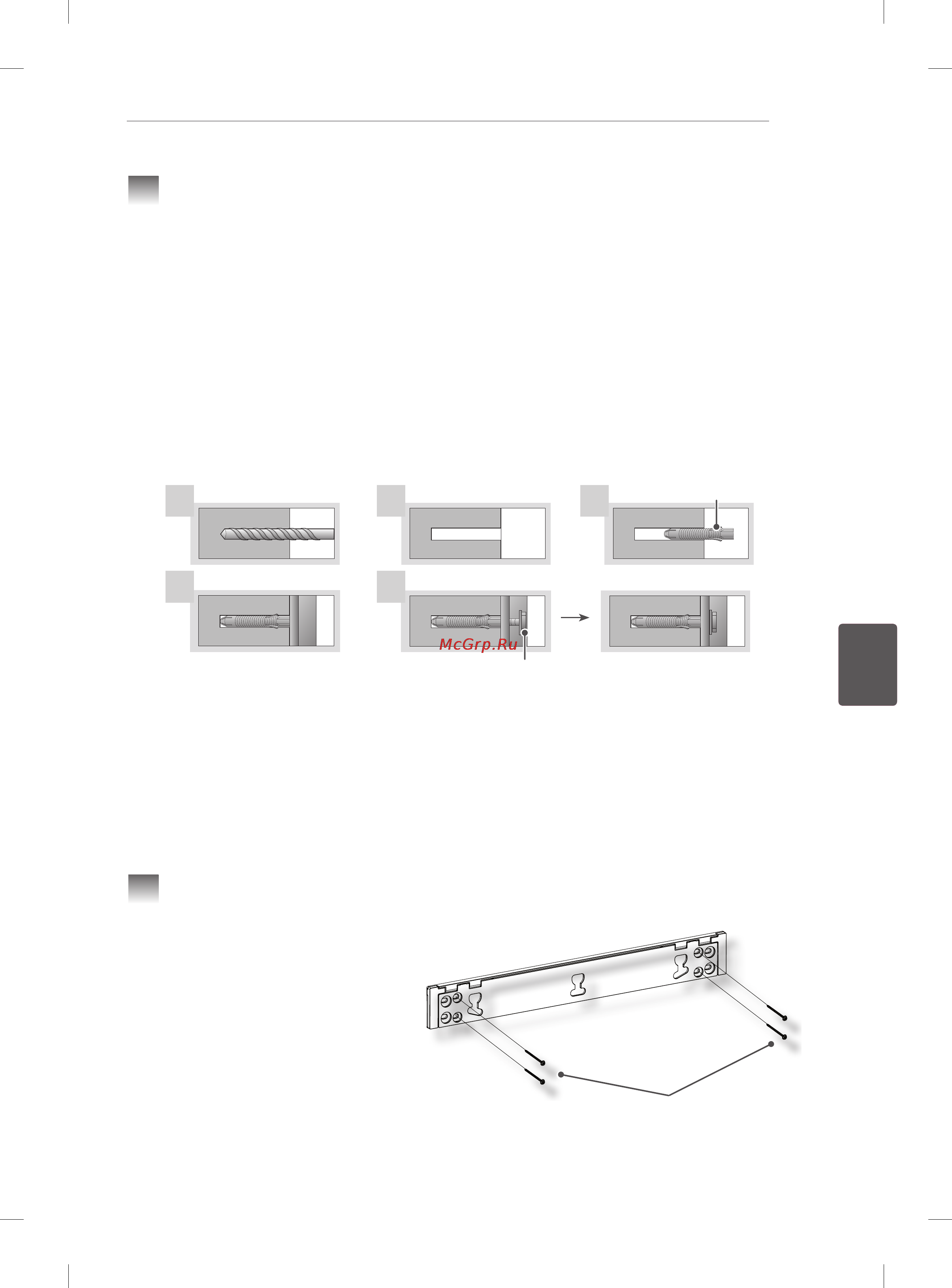

1 Просверлите на месте дюбеля отверстие глубиной 80-100 мм с помощью сверла Ø 8 мм.

2 Прочистите отверстия.

3 Вставьте дюбель в отверстие. (Для помещения дюбеля в отверстие используйте молоток)

4 Определите угол так, чтобы регулировочный элемент был направлен вверх. Определите угол

так, чтобы регулировочный элемент был направлен вверх.

5 Расположите винты для крепления на стену напротив отверстий. Затяните винты с

рекомендуемым моментом кручения 45 Н/см - 60 Н/см или более.

Установкафиксаторанастенногокрепления

<Какзатягиватьвинты>

Закрепите четырьмя винтами для

крепления на стену.

Если винты невозможно затянуть

в данном положении, переместите

кронштейн левее или правее, чтобы

затянуть винты.

Зафиксируйте Фиксатор для настенного

крепления на стену с помощью винтов,

как показано на рисунке.

Затяните винты, чтобы стена, Фиксатор для настенного крепления и винты были надежно

закреплены, с помощью крестовой отвертки или гаечного ключа 8 мм.

Винт для крепления на стену
