RM4D-P ПС (Редакция 4) 2014
ЗАО «МАССА-К»
Рама для приямка
RM4D-P
ПАСПОРТ
(Тв4.137.001ПС)
1 Назначение
Рама RM4D-P предназначена для изготовления приямка весов платформенных серии 4D-Р_.
Рама может поставляться в сварном или сборном варианте.
2 Техническме данные
Наименование
Габаритные
размеры
(L, W, H), мм
Масса, не более, кг
Материал
рамы
RM4D-P-2
Сталь общего назначения
RM4D-P.S-2
1384, 1134, 120 33,9
Сталь нержавеющая
RM4D-P-3
Сталь общего назначения
RM4D-P.S-3
1634, 1384, 120 39,0
Сталь нержавеющая
RM4D-P- 7
Сталь общего назначения
RM4D-P.S-7
2134, 1634, 120 46,8
Сталь нержавеющая
• Подгонка рамы
• Если рама разборная, собрать раму (Рис. 2.1в).
• Распаковать модуль взвешивающий 4D-Р. В модуле взвешивающем перенести скобу с разъ-
ёмом с наружного контура, на внутренний контур модуля (Рис. 2.1а).
• Обеспечив доступ к крепежу (к гайкам и болтам) фиксаторов рамы, ослабить их. Установить
модуль взвешивающий в раму RM4D-P так, чтобы опоры весоизмерительных датчиков попали в фикса-
торы. Зазор между модулем и рамой должен составлять 35±3мм по всему контуру (см. Рис. 2.2).
• Затянуть болты фиксаторов.
• Вынуть модуль взвешивающий из рамы.

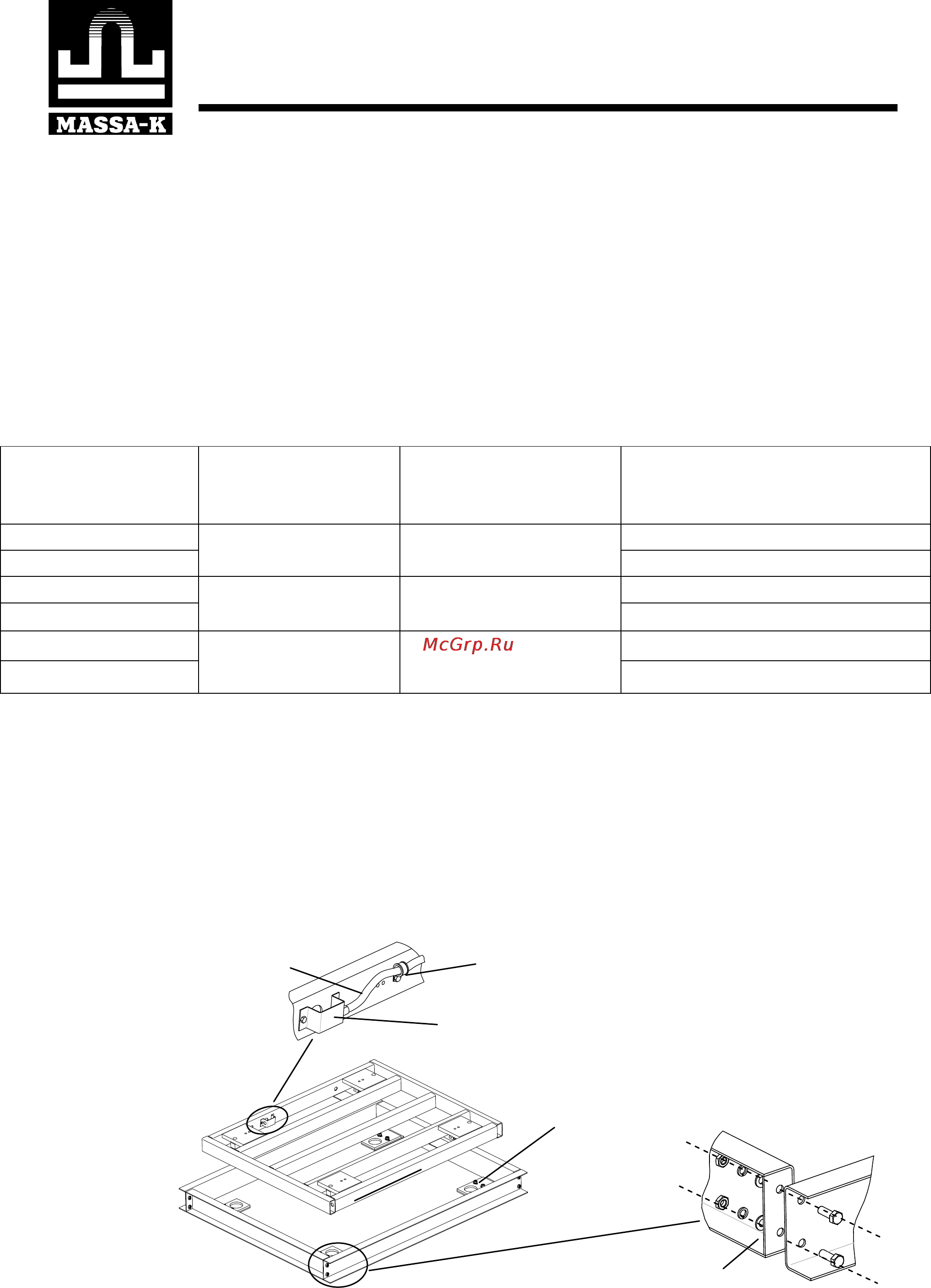

Рис. 2.1
а)
Фиксатор
(4 шт.)
Рама
RM4D-P
Сборка рамы
(4 места)
Модуль
взвешивающий
4D-Р
Установка скобы
с разъемом
на внутренний контур
в)
Кабель
Хомут
