RM4D-P ПС (Редакция 4) 2014
Рис. 2.2
3 Рекомендации по изготовлению приямка

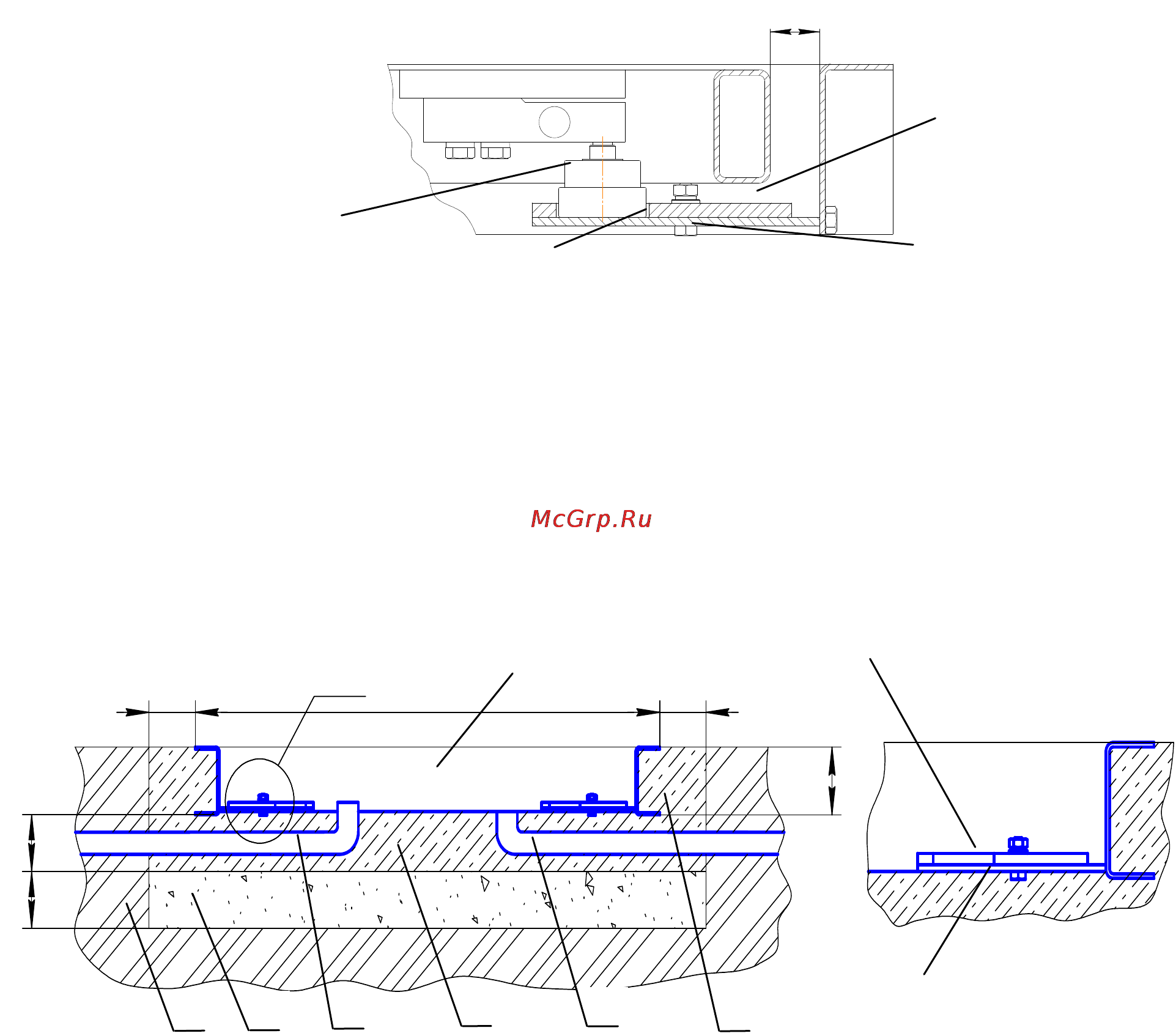

Конструкция приямка представлена на Рис. 3.1.
• Сформировать котлова
н (1) размерами (L+200) × (W+200) × (H+200).
• Заполнить дно котлована слоем песка (2) на высоту 100 мм.
Предусмотреть патрубок (3) для защиты кабеля блочного и патрубок (5) для стока воды. Для
этой цели можно использовать отрезки труб с внутренним диаметром не менее 30 мм.
• Залить котлован слоем бетона (6) на высоту 100 мм.
Примечание - Поверхность заливки должна быть горизонтальной и ровной.
Рис. 3.1
• До затвердевания бетона (6) у
становить в приямок патрубки (3, 5) и раму RM4D-Р так, что-
бы пластины фиксаторов прилегали к бетонной поверхности без зазоров.
• Пространство между рамой и стенками котлована (7) заполнить бетоном.
• После затвердевания бетона установить модуль взвешивающий в приямок. Установить грузо-
приемную платформу. Подключить к модулю кабель блочный. Закрепить кабель хомутом (Рис. 2.1а) и
протянуть через патрубок (3) (Рис. 3.1). Под
ключить кабель к терминалу, предварительно установив
терминал в удобном для работы месте (см. руководства по эксплуатации терминалов весов 4D-P).
4 Гарантии изготовителя
Гарантия на раму действительна в комплекте поставки весов 4D-Р.
5 Свидетельство о приёмке
Рама RM4D-P …… признана годной для экспл
уатации.
Дата выпуска
М.П. Представитель ОТК
Адрес предприятия-изготовителя - ЗАО «МАССА-К» Россия, 194044, Санкт-Петербург, Пироговская наб., 15, лит.А
Торговый отдел: тел./факс (812) 346-57-03 (04)
Отдел гарантийного ремонта / Служба поддержки: тел.(812) 319-70-87, (812) 319-70-88, Е-mail: support@massa.ru
Отдел маркетинга: тел./факс (812) 313-87-98, тел. (812) 346-57-02, (812) 542-85-52
E-mail: info@massa.ru, http://www.massa.ru
LxW100
100 10 0
100
Í
À
A
LxW100
100 10 0
100
Í
À
A
1
Рама RM4D-P Фиксатор (4 шт.)
Пластина (4 шт.)
2
3
5
6
7
35
Опора весоизмерительного
датчика (4 шт.)
Фиксатор (4 шт.)
Болт крепления
фиксатора (8 шт.
)
Пластина (4 шт.)
