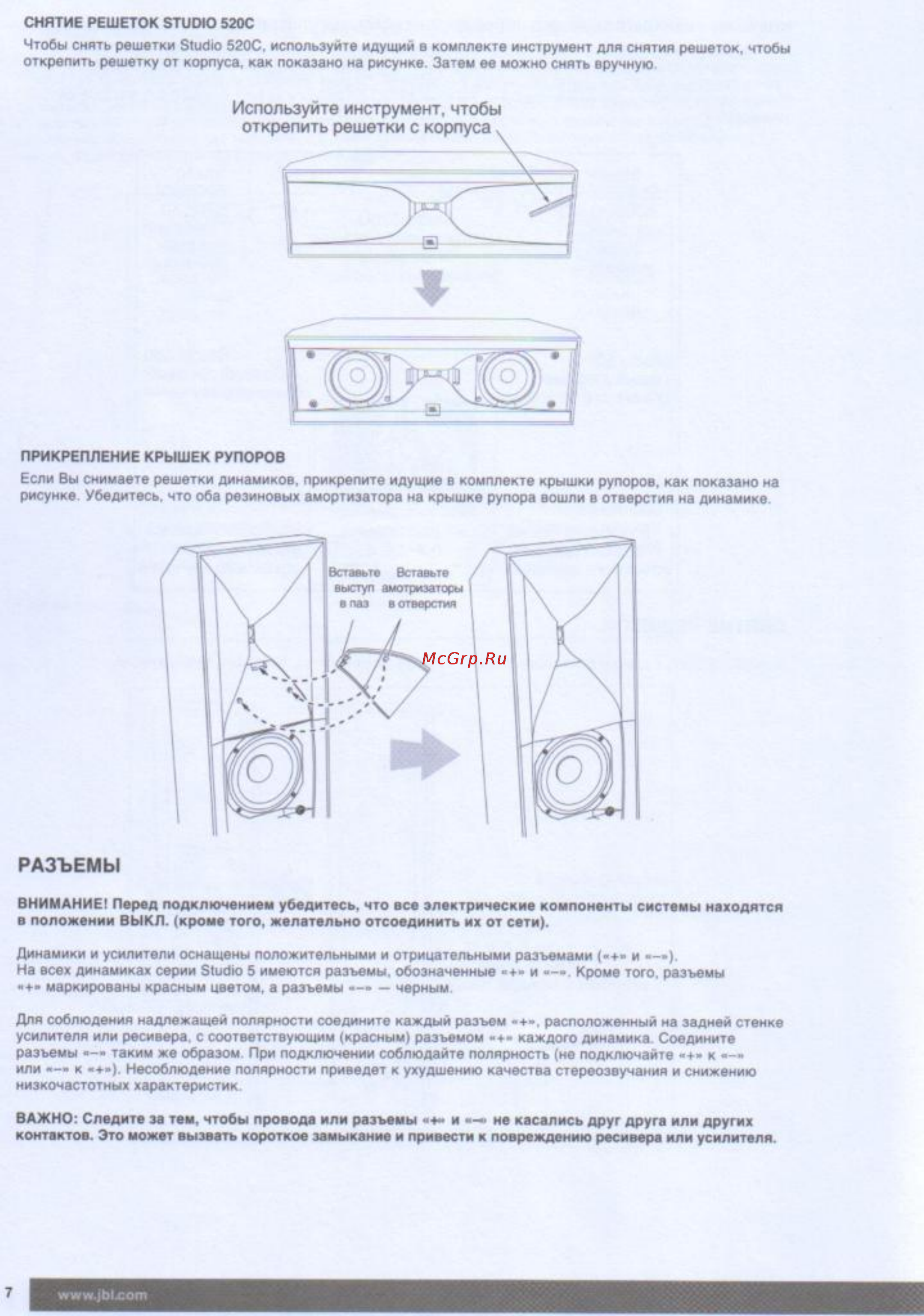

СНЯТИЕ РЕШЕТОК STUDIO 520С Чтобы снять решетки Studio 520С используйте идущий а комплекте инструмент для снятия решеток чтобы открепить решетку от корпуса как показано на рисунке Затем ее можно снять вручную Используйте инструмент чтобы ПРИКРЕПЛЕНИЕ КРЫШЕК РУПОРОВ Если Вы снимаете решетки динамиков прикрепите идущие в комплекте крышки рупоров как показано на рисунке Убедитесь что оба резиновых амортизатора на крышке рупора вошли в отверстия на динамике РАЗЪЕМЫ ВНИМАНИЕ Перед подключением убедитесь что все электрические компоненты системы находятся в положении ВЫКЛ кроме того желательно отсоединить их от сети Динамики и усилители оснащены положительными и отрицательными разъемами и На всех динамиках серии Studio 5 имеются разъемы обозначенные и Кроме того разъемы маркированы красным цветом а разъемы черным Для соблюдения надлежащей полярности соедините каждый разъем расположенный на задней стенке усилителя или ресивера с соответствующим красным разъемом каждого динамика Соедините разъемы таким же образом При подключении соблюдайте полярность не подключайте к или к Несоблюдение полярности приведет к ухудшению качества стереозвучания и снижению низкочастотных характеристик ВАЖНО Следите за тем чтобы провода или разъемы и не касались друг друга или других контактов Это может вызвать короткое замыкание и привести к повреждению ресивере или усилителя 7 www jolfom
