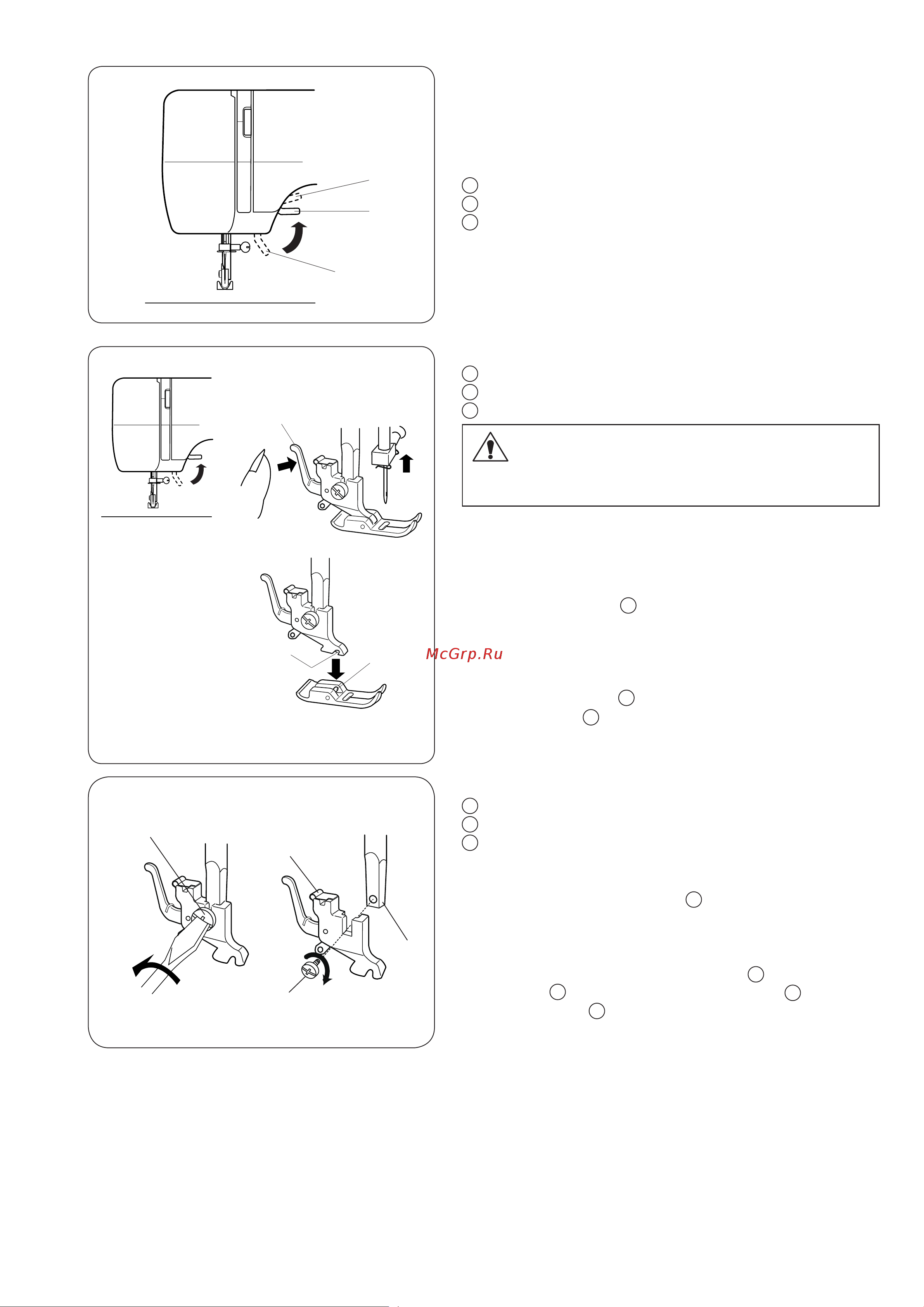

Janome XV-3 [14/58] Держатель лапки
![Janome XV-3 [14/58] Держатель лапки](/views2/1964245/page14/bge.png)
10
Рычаг подъема прижимной лапки
Рычаг подъема прижимной лапки поднимает и опускает
прижимную лапку.
Можно поднять прижимную лапку на 0,6 см выше
обычного ее положения для легкой смены лапки
и для работы с тяжелыми тканями.
Лапка опущена
Обычное поднятое положение
Наивысшее положение
Смена прижимной лапки
Прижимная лапка
Выемка
Поперечина
ВНИМАНИЕ:
Перед заменой прижимной лапки отключите питание
машины и вытащите вилку из розетки.
• Как отстегнуть лапку
Поверните на себя маховое колесо и поднимите
иглу в верхнее положение.
Поднимите прижимную лапку.
Нажмите на рычаг позади держателя прижимной
лапки. Прижимная лапка отскочит.
• Как пристегнуть прижимную лапку:
Расположите прижимную лапку так,
чтобы поперечина на лапке располагалась
под выемкой держателя.Опустите рычаг подъёма
прижимной лапки вниз и пристегните лапку.
Держатель лапки
Установочный винт
Держатель лапки
Прижимной стержень
• Чтобы снять держатель лапки:
удалите установочный винт при помощи отвертки,
повернув его против часовой стрелки.
• Чтобы установить держатель лапки:
сопоставьте отверстия на держателе и прижимном
стержне . Установите в отверстие винт .
Затяните винт отверткой по часовой стрелке.
e
w
q
c
q
q
w
e
q
e
w
C
1
2
3
1
1
2
3
2
3
1
2
3
1
1
1
2
3
