4
РАЗДЕЛ I. ЗНАКОМСТВО С МАШИНОЙ

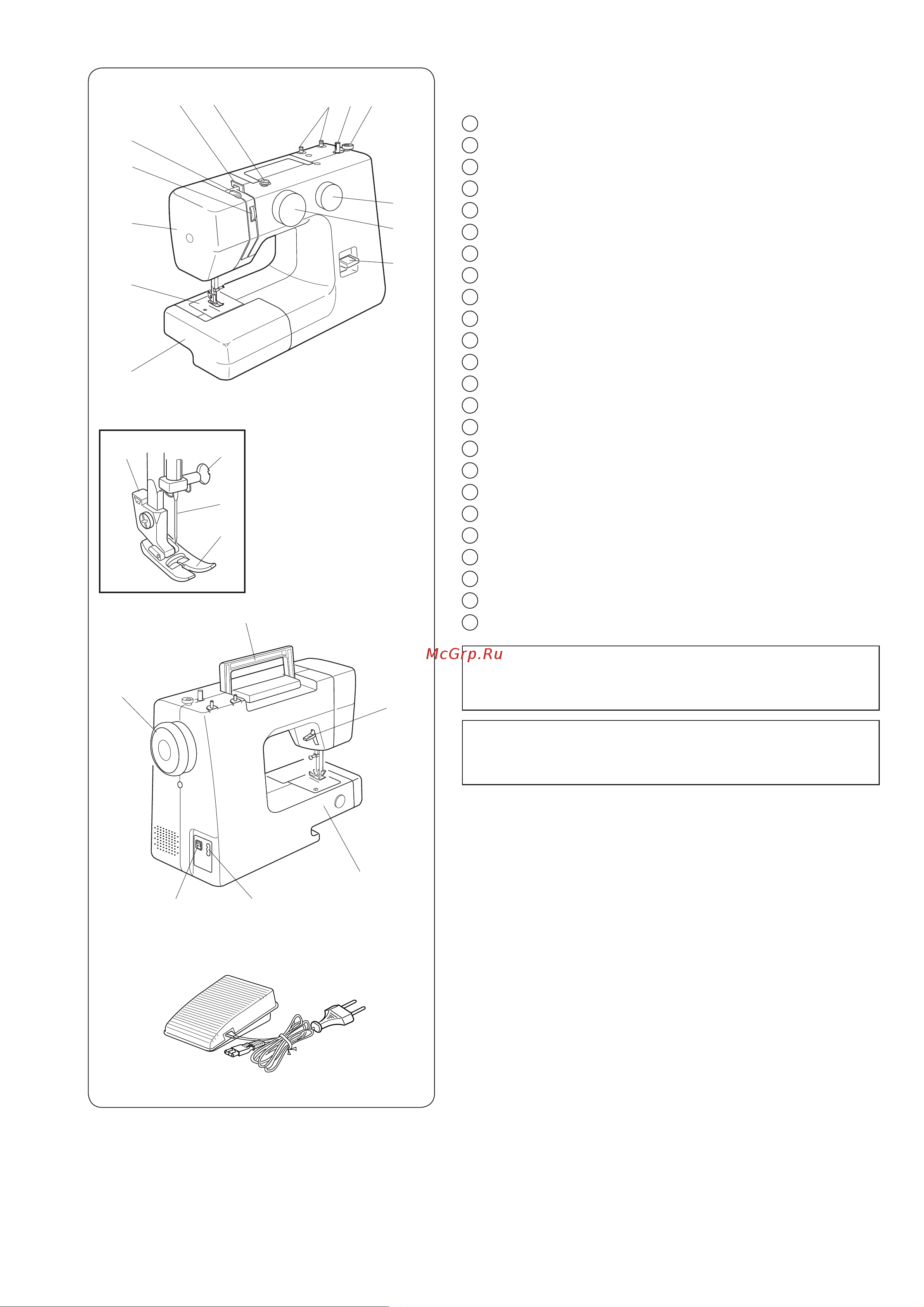

Названия частей
Реверс
Регулятор выбора строчек
Регулятор длины стежка
Стопор намотки шпульки
Шпиндель намотки шпульки
Катушечные стержени
Нитенаправитель намотки шпульки
Нитенаправитель
Рычаг нитеводителя
Регулятор натяжения нити
Передняя панель
Игольная пластина
Дополнительный столик
Держатель прижимной лапки
Винт игольного стержня
Игла
Прижимная лапка
Ручка для переноса
Маховое колесо
Выключатель питания
Разъем машины
Свободный рукав
Рычаг подъема прижимной лапки
Педаль
ПРИМЕЧАНИЕ:
При транспортировке машины держите ее одной рукой
за ручку, а другой рукой придерживайте сбоку.
ПРИМЕЧАНИЕ:
Дизайн и спецификация машины могут быть изменены
без предварительного уведомления.
q
w
r
t
yui
o
!0
!1
!4
!5
!7
!6
!2
!3
e
@0
!8
!9
@2
@3
@1
@4
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
