14

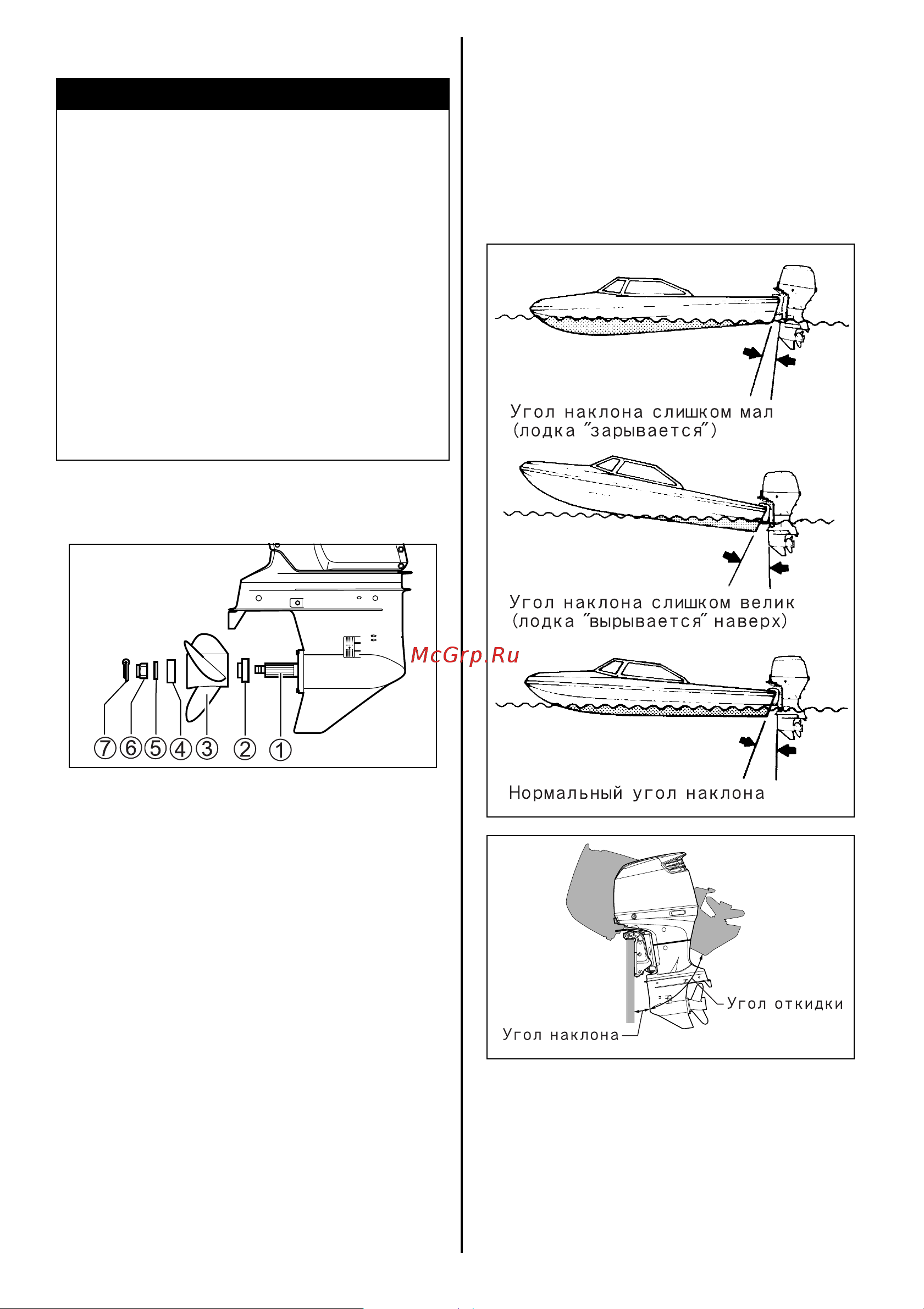

Установка винта
Для установки винта выполните следующую
процедуру:
1. Смажьте шлицы гребного вала 1
специальной водозащитной смазкой для
предотвращения коррозии.
2. Наденьте фиксатор 2 на гребной вал.
3. Выровняйте винт 3 со шлицами гребного
вала и наденьте винт на вал.
4. Наденьте втулку уплотнения 4 и шайбу 5 на
гребной вал.
5. Наденьте гайку винта 6 и затяните
ее с
помощью динамометрического ключа с
усилием 50 – 60 Нм.
6. Уста нов ите шплинт 7 и согните его, чтобы
он не выскочил.
Чтобы снять гребной винт, выполните
описанную выше операцию в обратном порядке.
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение надлежащих мер
предосторожности при установке или снятии
гребного винта может привести к тяжелым
травмам.
При установке или снятии гребного винта:
• Всегда устанавливайте нейтральную
передачу и вынимайте блокировочную
пластину аварийного выключателя, чтобы
предотвратить случайный запуск
двигателя.
• Наденьте перчатки для защиты рук и
заблокируйте гребной винт, вставив
деревянный брусок между лопастями
винта и антикавитационной пластиной.
РЕГУЛИРОВКИ
Настройка угла дифферента
Для обеспечения стабильного управления и
хорошего КПД поддерживайте надлежащий угол
дифферента, как показано на рисунке.
Необходимый угол зависит от характеристик
лодки, мотора, винта и условий эксплуатации.
•
•
•
