10
УСТАНОВКА МОТОРА
SUZUKI настоятельно рекомендует, чтобы
установка мотора и сопутствующих приборов,
осуществлялась только авторизованным
Дилером SUZUKI. У дилера имеются все
необходимые инструменты, оборудование и
знания.
ВЫБОР НАПРАВЛЕНИЯ ВРАЩЕНИЯ
НИЖНЕГО БЛОКА
Нижний блок данного изделия может
использоваться как для прямого вращения, так и
для обратного вращения без замены самого
блока.
ПРЕДУПРЕЖДЕНИЕ
Установка на лодку двигателя завышенной
мощности может представлять опасность.
Чрезмерная мощность двигателя может
оказать негативный эффект на безопасность
корпуса лодки и может вызвать трудности в
управлении/обращении с лодкой. Лодка
также может подвергнуться чрезмерной
нагрузке и получить повреждение корпуса.
Никогда не устанавливайте на лодку
подвесной мотор, мощность которого
превышает рекомендованную производителем
максимальную мощность, приведенную на
сертификационной
табличке с техническими
характеристиками на лодке. Если вы не
можете найти сертификационную табличку с
техническими характеристиками на корпусе
лодки, обратитесь к официальному дилеру
водной техники Suzuki.
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение требований относительно
надлежащей установки подвесного мотора и
связанных с ним органов управления и
приборов может привести к травмам или
ущербу.
Компания SUZUKI настоятельно
рекомендует обращаться за установкой
подвесного мотора, органов управления и
приборов к официальному дилеру водной
техники SUZUKI. У дилера имеются все
необходимые инструменты, условия и
технические знания, чтобы выполнить
соответствующие работы правильно.
Мотор поставляется с завода в спецификации
прямого вращения.

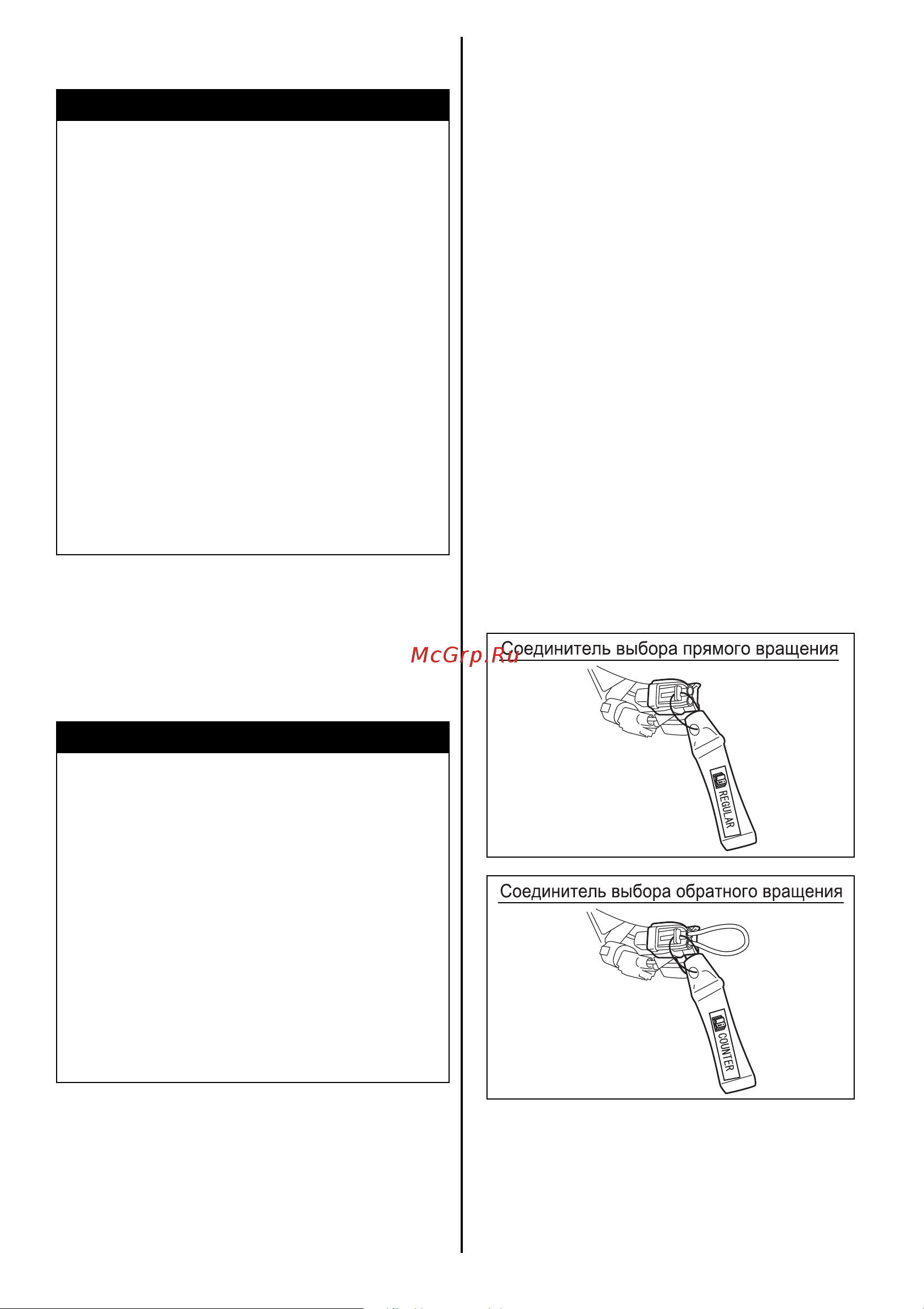

Чтобы изменить вращение с прямого на
обратное, необходимо сменить соединитель
выбора вращения, расположенный возле
топливного насоса низкого давления, с
установленного изначально на опционный
соединитель, предназначенный для выбора
обратного вращения.
Чтобы вернуть нижний блок на прямое
вращение, снова используйте изначально
установленный соединитель.
За более подробной информацией, пожалуйста,
обращайтесь
к официальному дилеру водной
техники SUZUKI.
ЗАМЕЧАНИЕ
Выбор направления вращения нижнего блока
тесно связан с выбором типа гребного винта.
Перед тем как устанавливать гребной винт,
проверьте направление вращения нижнего блока
мотора.
О выборе типа гребного винта см. раздел
«ОПРЕДЕЛЕНИЕ НАПРАВЛЕНИЯ ВРАЩЕНИЯ
НИЖНЕГО БЛОКА И ВЫБОР ТИПА
ГРЕБНОГО ВИНТА».
ЗАМЕЧАНИЕ
Перед тем как подсоединять или отсоединять
соединитель
выбора вращения, установите
выключатель двигателя я в положение OFF
(ВЫКЛ).
