16
РЕГУЛИРОВКИ

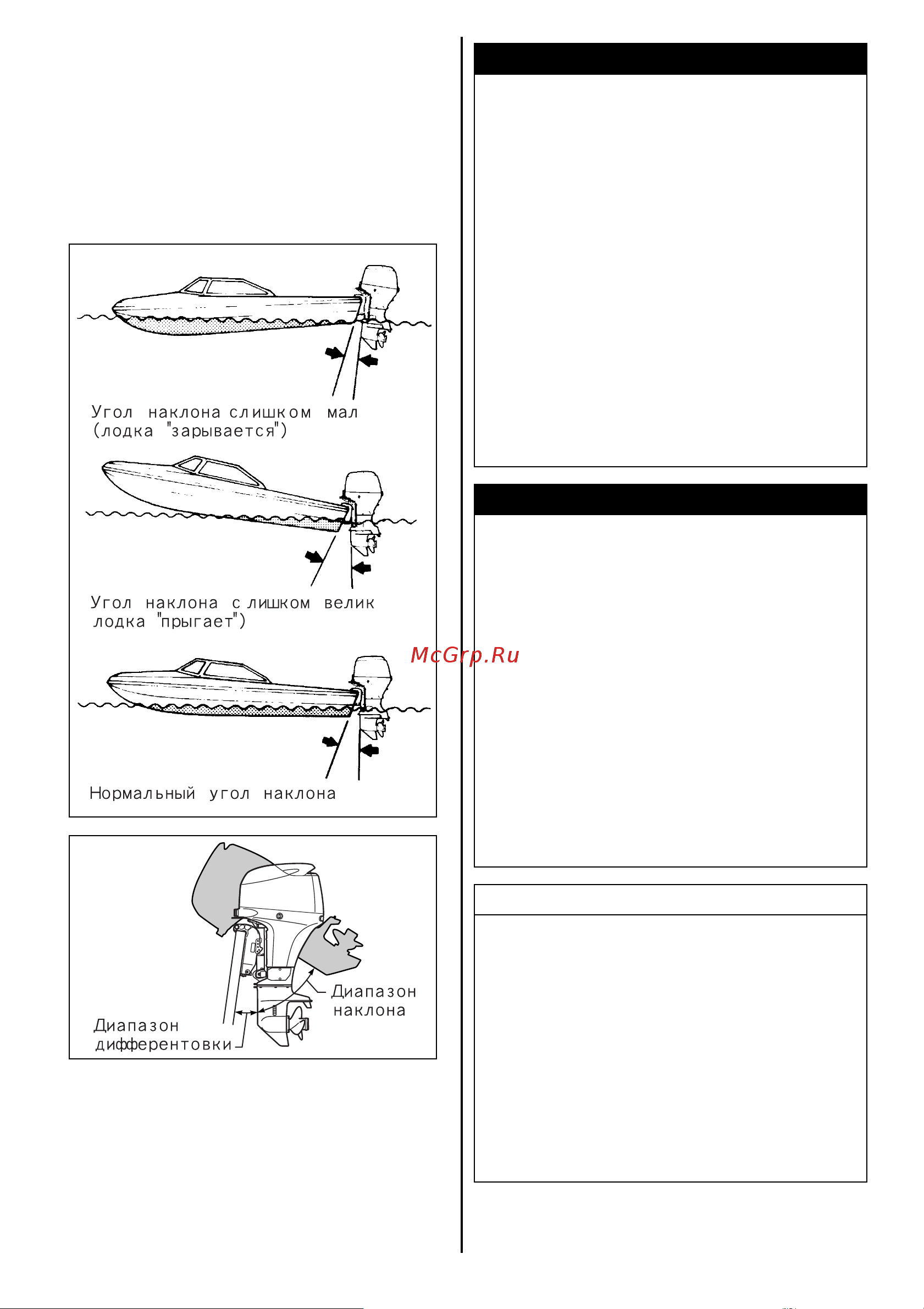

Регулировка угла дифферента
Для обеспечения стабильного управления и
хорошего КПД поддерживайте надлежащий угол
дифферента, как показано на рисунке.
Необходимый угол зависит от характеристик
лодки, мотора, винта и условий эксплуатации.
•
•
•
ПРЕДУПРЕЖДЕНИЕ
Угол дифферента оказывает большое
влияние на устойчивость рулевого
управления. Если угол дифферента слишком
мал, лодка может «зарываться» или
«вспахивать воду». Если угол дифферента
слишком большой, лодка может «вилять
носом» или «подпрыгивать». Эти состояния,
поскольку они ведут к потере контроля за
рулевым управлением, могут привести к
выбрасыванию находящихся в лодке людей
за борт.
Всегда поддерживайте надлежащий
угол
дифферента, соответствующий как
комбинации вашей лодки, двигателя и
гребного винта, так и условиям
эксплуатации.
ПРЕДУПРЕЖДЕНИЕ
Если мотор будет наклонен за пределы
положения максимальной дифферентовки,
шарнирная скоба не будет получать боковой
поддержки от зажимной транцевой скобы и
система откидывания не сможет обеспечить
амортизирующую защиту двигателя при ударе
нижнего блока мотора о какое-либо
препятствие. Это может привести к травмам
находящихся в лодке людей.
Не управляйте мотором на оборотах свыше
1500 об/мин и не управляйте лодкой в
состоянии глиссирования с мотором,
наклоненным за пределы положения
максимальной дифферентовки.
УВЕДОМЛЕНИЕ
При управлении лодкой с мотором в
положении дифферентовки за пределами
положения максимальной дифферентовки
впускные отверстия воды могут оказаться
выше линии воды, что может привести к
серьезному повреждению двигателя из-за
перегрева.
Никогда не управляйте лодкой с мотором в
положении дифферентовки за пределами
положения максимальной дифферентовки.
