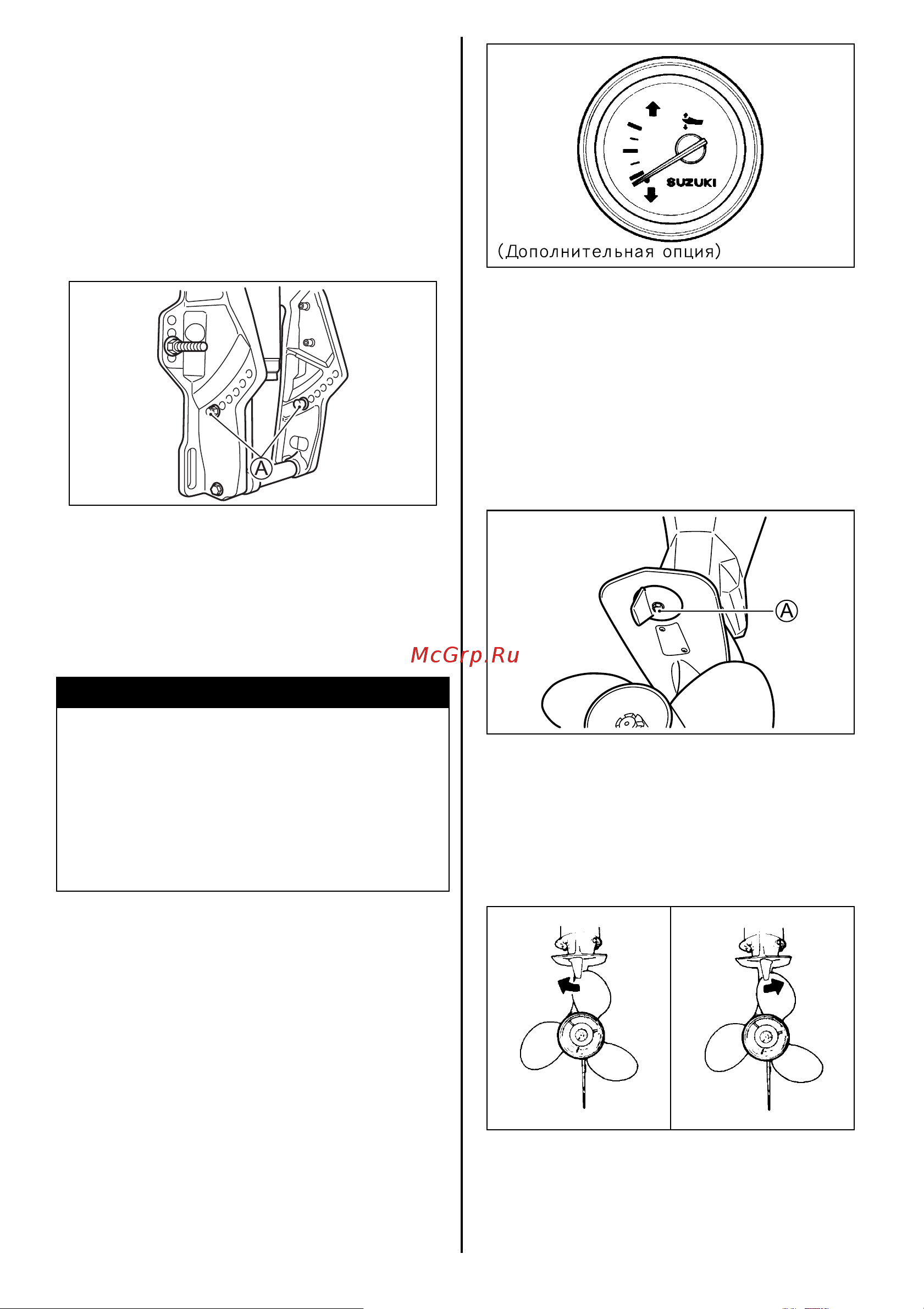

17
DF40AQH/60AQH
Выполните пробную поездку в лодке, чтобы
определить, требуется ли регулировка
предельного нижнего положения
дифферентовки.
Чтобы отрегулировать угол наклона:
1. Зафиксируйте мотор в полностью поднятом
положении. (См. раздел «Фиксатор откидки».)
2. Установите штыри наклона A в нужных
гнездах.
3. Опустите мотор.
Чтобы опустить нос лодки, переместите штыри
по направлению к лодке.
Чтобы приподнять нос лодки, переместите
штыри
по направлению от лодки.
DF40AT/50AT/60AT
Осуществите пробную поездку на лодке, чтобы
определить, нуждается ли угол дифферента в
регулировке. Настройте оптимальный угол
наклона мотора при помощи системы
гидравлического подъемника (P.T.T.).
Во время управления лодкой с
отрегулированным углом наклона мотора
обращайте внимание на то, в каком положении
находится стрелка датчика подъема ноги мотора
(предлагается в качестве опционной части). При
регулировке угла поднятия ноги
мотора в
будущем Вы можете настраивать угол, пользуясь
показаниями этого датчика.
ПРЕДУПРЕЖДЕНИЕ
В случае эксплуатации мотора со снятым
штифтом наклона вы можете не суметь
контролировать рулевое управление так, как
ожидалось.
Не эксплуатируйте мотор со снятым
штифтом наклона.
Регулировка стабилизатора
Эта настройка используется для того, чтобы
компенсировать возможное незначительное
отклонение лодки от курса под воздействием
силы вращения винта, положения мотора и т.д.
Чтобы отрегулировать стабилизатор:
1. Ослабьте винт A, удерживающий
стабилизатор на месте.
2. Если лодка отклоняется в сторону правого
борта, поверните тыльную часть
стабилизатора по направлению к правому
борту, если лодка отклоняется в
сторону
левого борта, поверните стабилизатор по
направлению к левому борту.
