Suzuki DT30RS [16/56] Выбор и установка гребного винта
![Suzuki DT30RS [16/56] Выбор и установка гребного винта](/views2/1965321/page16/bg10.png)
15
ВЫБОР И УСТАНОВКА
ГРЕБНОГО ВИНТА
Выбор винта
При выборе винта учитывайте характеристики
лодки и условия ее эксплуатации. Помните, что
скорость двигателя при работе с полностью
открытым дросселем зависит от используемого
гребного винта.
УВЕДОМЛЕНИЕ
Уст ановка винта со слишком большим или,
наоборот, со слишком малым шагом может
вызвать нарушения максимальной скорости
двигателя, что может привести к серьезным
повреждениям мотора.
Обратитесь к официальному дилеру водной
техники Suzuki за помощью в выборе
гребного винта, подходящего для вашей
лодки.
Рабочий
диапазон при
полностью
открытом
дросселе:
DT30
5000-5600
об/мин

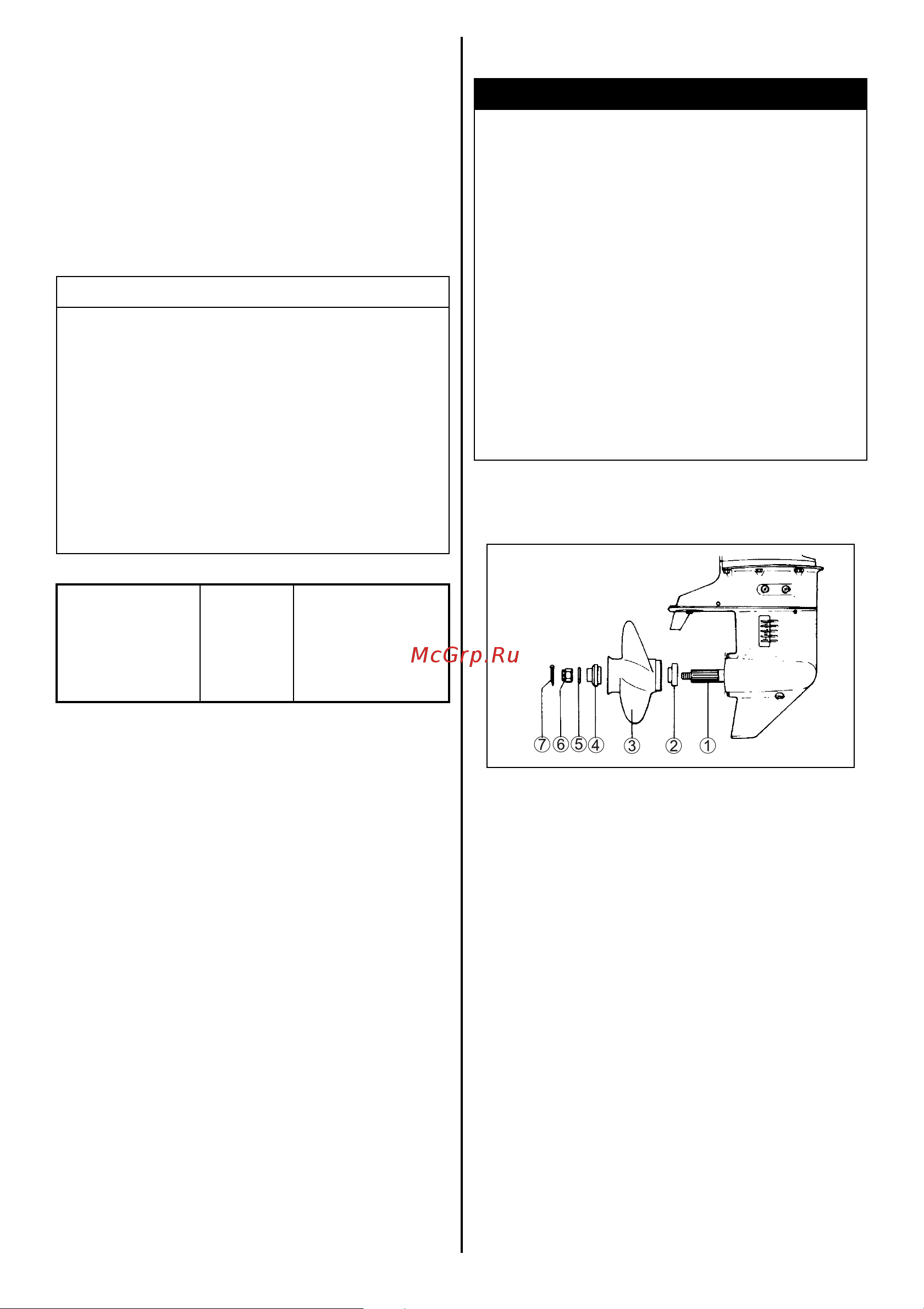

Уст ановка винта
Для установки гребного винта на мотор
выполните следующую процедуру:
1. Смажьте шлицы гребного вала 1
специальной водозащитной смазкой для
предотвращения коррозии.
2. Наденьте фиксатор 2 на гребной вал.
3. Выровняйте винт 3 со шлицами гребного
вала и наденьте винт на вал.
4. Наденьте втулку уплотнения 4 и шайбу 5 на
гребной вал.
5. Наденьте гайку винта
6 и затяните ее с
усилием 20-30 Нм.
6. Уст ан овит е шплинт 7 и согните его, чтобы
он не выскочил.
Для снятия винта выполните вышеописанные
действия в обратном порядке.
ПРЕДУПРЕЖДЕНИЕ
Несоблюдение надлежащих мер
предосторожности при установке или снятии
гребного винта может привести к тяжелым
травмам.
При установке или снятии гребного винта:
• Всегда устанавливайте нейтральную
передачу и вынимайте блокировочную
пластину аварийного выключателя, чтобы
предотвратить случайный запуск
двигателя.
• Наденьте перчатки для защиты рук и
заблокируйте гребной винт, вставив
деревянный брусок между лопастями
винта и антикавитационной пластиной.
