Moto-manual.com
Страница 8 E_4km.book четверг, 7 сентября 2000 9:32
ИНСТРУМЕНТ И ФУНКЦИИ УПРАВЛЕНИЯ
EAU00157

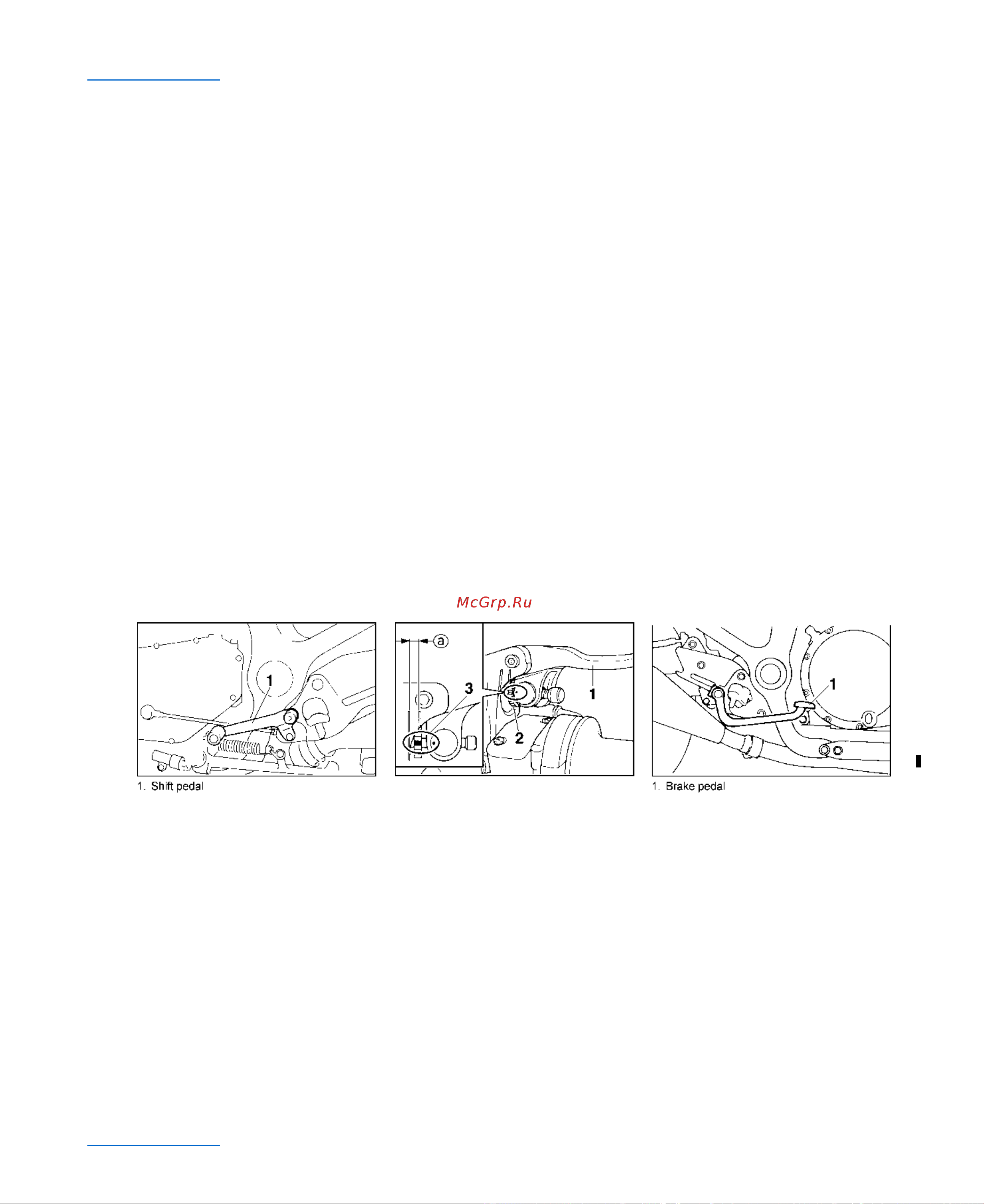

Педаль управления
Педаль управления расположена на левой стороне
механизма и используется
в сочетании с ры чаго м
муфты при переключении скоростей передачи
постоянной сетки с 5 скоростями
, оборудованной на
этом мотоцикле.
3
1. Тормозной ры чаг
2.
Регулировочная гай к а позиции
тормозного
рычага
3. Правильно
EAU00160
Тормозной рычаг
Тормозной рычаг расположен в правильной власти
руля. Для применения переднего тормоза вытяните
рычаг к
вл асти рул я.
Тормозной рычаг оборудован
регулировочной
гайкой позиции. Для корректировки расстояния
между тормозным рычагом и
вл астью руля
пов ер ни те регули рово чную гайку при содер ж ании
рычага, ото
двинутого от власти рул я.
Удостоверьтесь, что метка “” на регулировочной
гайке выровнена с меткой “#” на тормозном ры чаге.
EAU00162
Педаль тормоза
Педаль тормоза находится на правой стороне
мо тоци кла. Дл я примен ения задн ег о тормо за
надавите на педаль тормоза.
Moto-manual.com
3-8
Moto-manual.com
