6
ВВЕДЕНИЕ
Идентификационные номера
Запишите идентификационные номера снегохода и номер ключа
зажигания в расположенной ниже таблице. Храните запасной ключ
в надежном месте. Если оба ключа окажутся утеряны, придется
сменить замок зажигания.
Номер модели снегохода: ________________________________________________
Идентификационный номер рамы VIN (Правая сторона туннеля) _______________
Серийный номер двигателя (на корпусе ручного стартера) _____________________
Номер ключа: __________________________________________________________

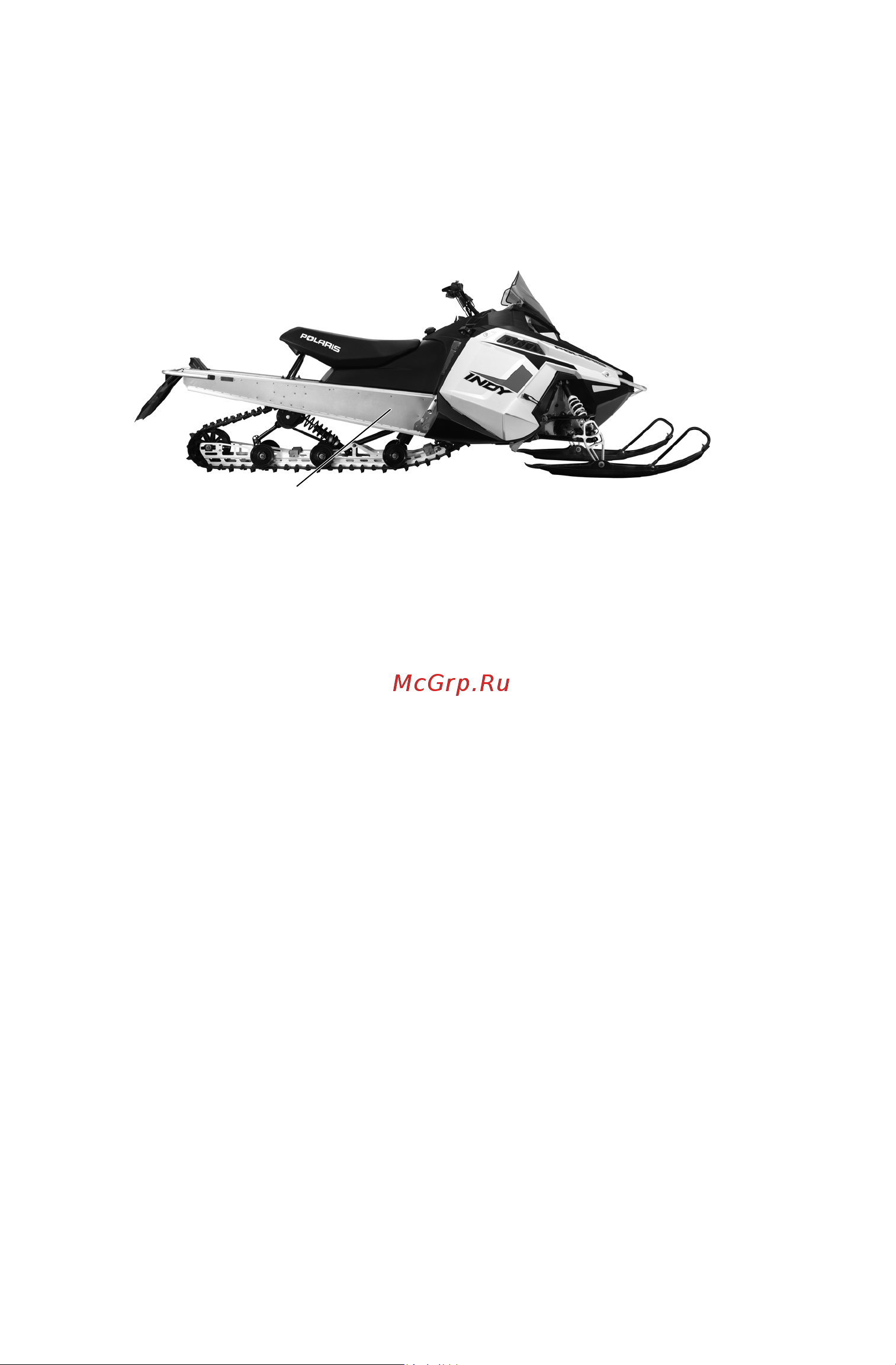

Идентификационный номер рамы
