3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов.
4.
Подключите все кабели к соответствующим разъемам (Рисунок C.1). С помощью кабеля USB соедините разъем типа B
с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом компьютера (Рисунок
C.1a). При использовании кабеля от USB-устройства выполните подключение к одному из выходных портов монитора.
ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и/или
уменьшению срока службы экрана или компонентов ЖК-модуля.

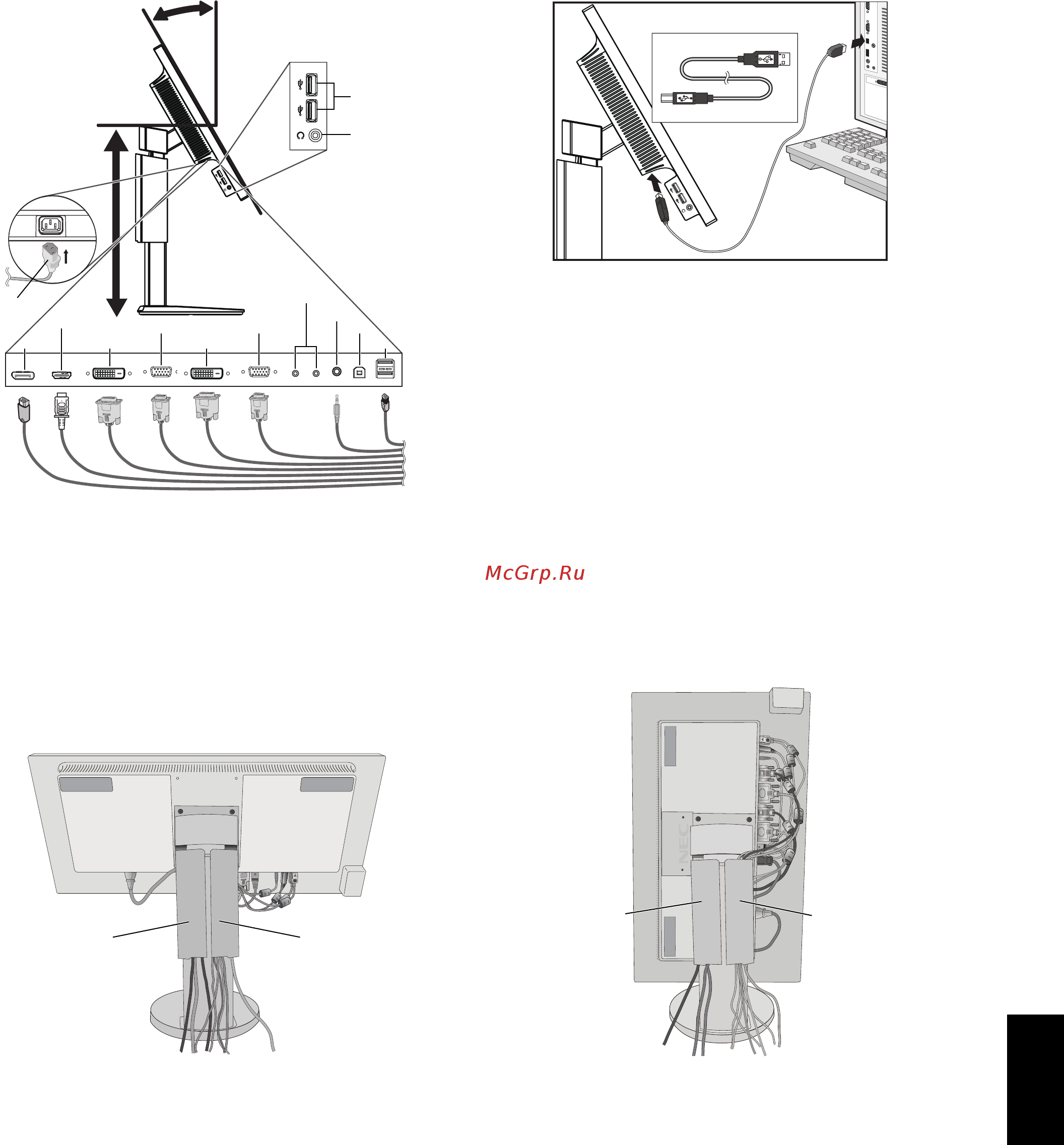

Рисунок C.1
Кабель питания
Кабель питания
Наклон 30°
D-SUB2
DisplayPort
DisplayPort
DVI-D1 (двухканальный)
DVI-D2 (одноканальный)
Рисунок C.1a
Тип A
Тип B
Тип A
Тип B
Крайнее верхнее
положение
подставки
Аудиовход
Аудиовход
USB выходной
USB выходной
Наушники
USB выходной
ВХОД/ВЫХОД ControlSync*
ВХОД/ВЫХОД ControlSync*
USB входной
USB входнойD-SUB1
HDMI/MHL
*: См. стр. 26
5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.
Надежно закрепите кабели в кабельных каналах (Рисунок C.2 and Рисунок C.3).
ПРИМЕЧАНИЕ. Крышка кабеля не снимается.
6. После установки кабелей проверьте, что экран монитора можно поворачивать, поднимать и опускать.
Рисунок C.2 Рисунок C.3
Кабель питания
Кабель DisplayPort*
Кабели D-SUB
Кабели DVI
Кабель HDMI*
Аудиокабель
Кабели ControlSync
Кабели USB
Кабель питания
Кабель DisplayPort*
Кабели D-SUB
Кабели DVI
Кабель HDMI*
Аудиокабель
Кабели ControlSync
Кабели USB
* Кабель не входит в комплект поставки.
7. Подключите один разъем кабеля питания к гнезду AC на задней панели монитора, а другой — к розетке
электропитания.
ПРИМЕЧАНИЕ. Чтобы правильно подобрать кабель питания переменного тока, см. раздел «Внимание» этого
руководства.
