4. Подключите все кабели к соответствующим разъемам (Рисунок C.1). С помощью кабеля USB соедините

разъем типа B с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом

компьютера (Рисунок C.1a). При использовании кабеля от USB-устройства выполните подключение к одному из

выходных портов монитора.

ПРИМЕЧАНИЕ. Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество

изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля.

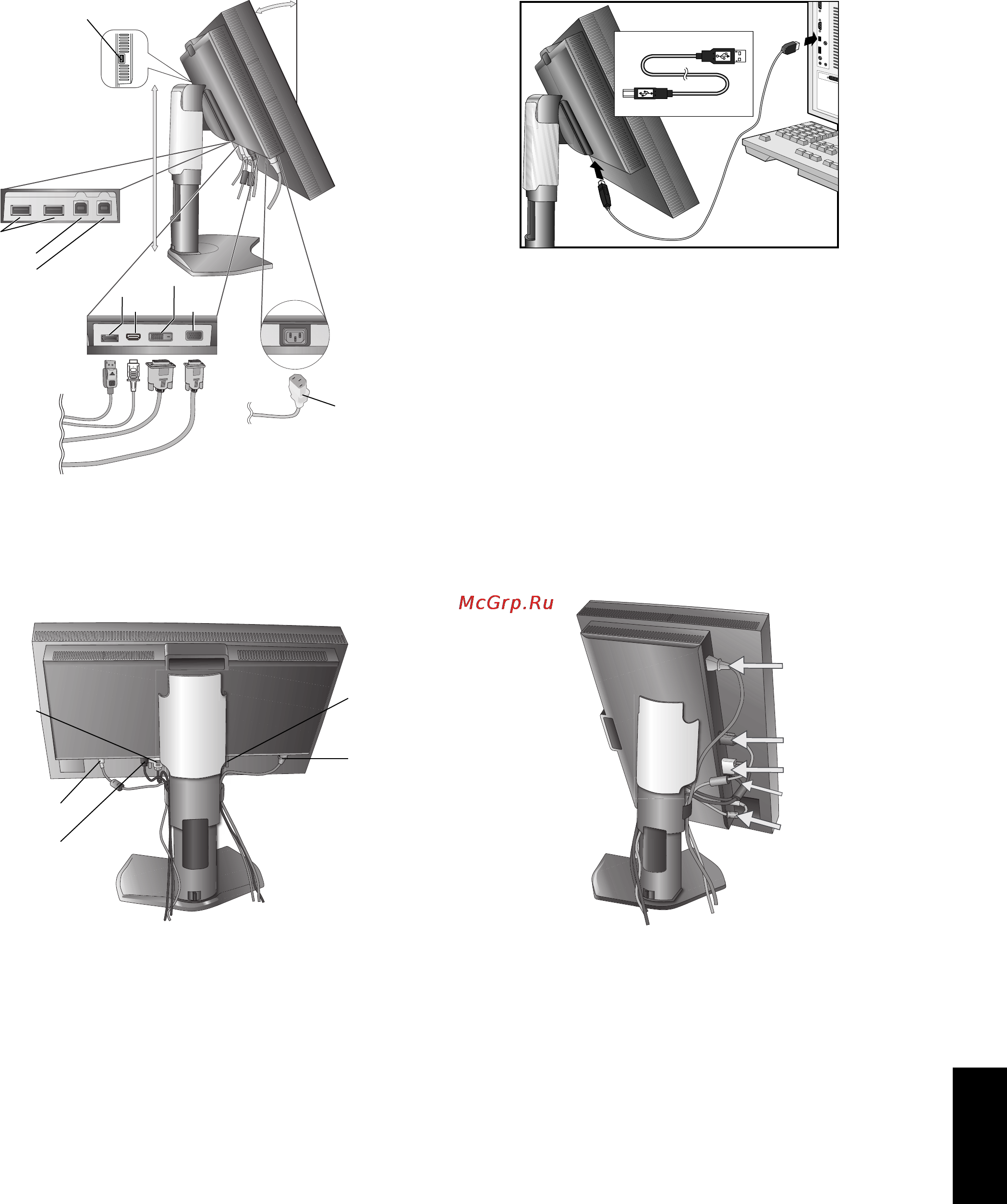

Рисунок C.1

Кабель питания

Наклон 30°

DVI-D

DisplayPort

USB выходной

USB входной1

USB входной2

D-SUB

Рисунок C.1a

Тип A

Тип B

Тип A

Тип B

Крайнее верхнее

положение

подставки

USB выходной

HDMI

5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.

Надежно закрепите кабели в кабельных каналах (Рисунок C.2 and Рисунок C.3).

6. Проверьте, что экран монитора можно поворачивать, поднимать и опускать после установки кабелей.

Рисунок C.2 Рисунок C.3

Кабель USB

Кабель питания

Кабель DVI

Кабель D-SUB

Кабель питания

Кабель DVI

Кабель D-SUB

Кабель USB

Кабель

DisplayPort

Кабель DisplayPort
