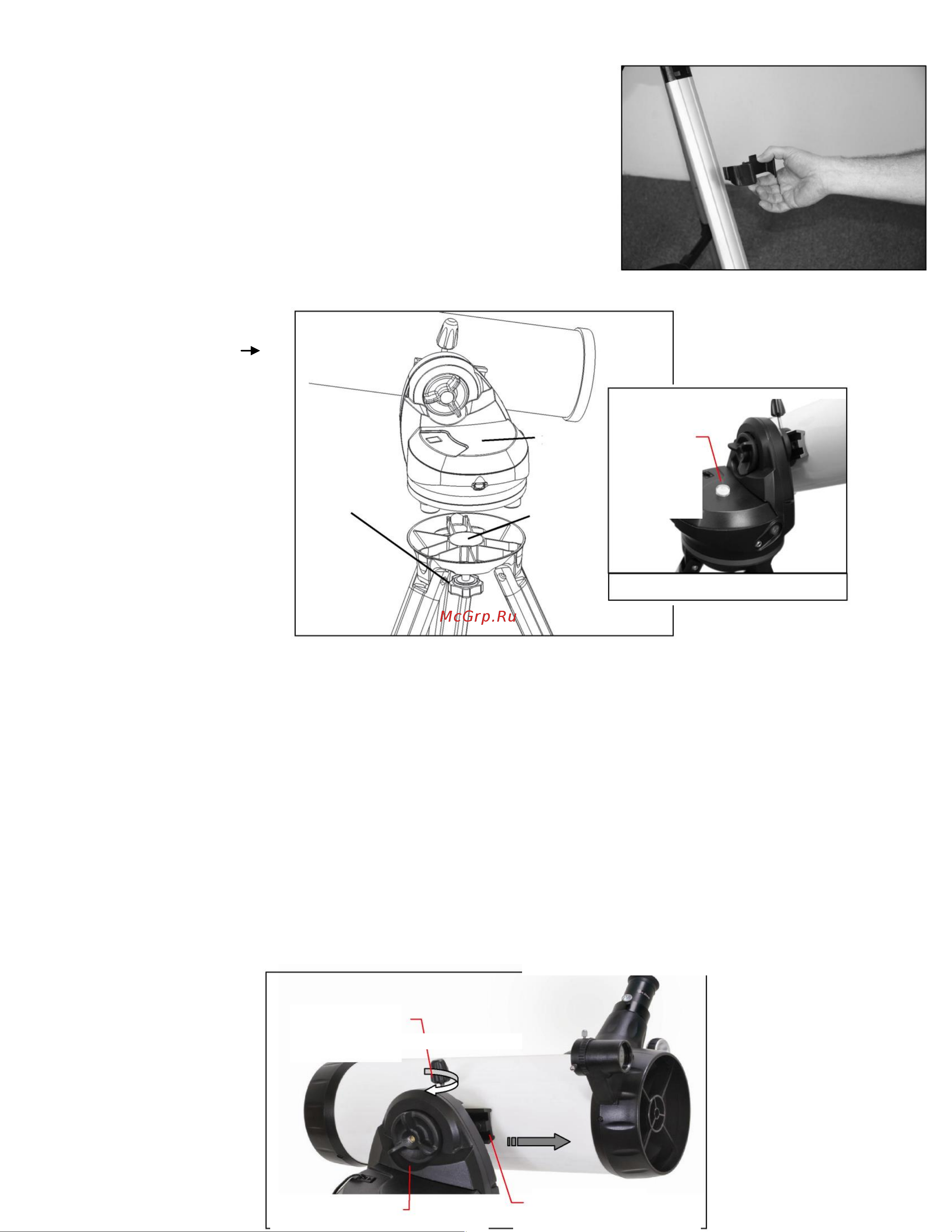

Установка держателя пульта управления.
Телескоп оснащен держателем пульта управления– он устанавливается
на любую из опор. Расположите держатель квадратным выступом
вверх и нажатием посадите на опору (Рис.2-3).
Установка монтировки на штатив
Монтировка легко устанавливается на штатив посредством одного
крепежного винта (он расположен под площадкой штатива):
1. Установите монтировку на верхнюю площадку штатива - так, чтобы
три закругленных выступа совпадали с выемками на площадке
штатива. Рис.2-3
2. Ввинтите крепежный
винт в основание
монтировки, затяните
его. Рис.2-4.
Установка
телескопа по
уровню
В комплект поставки
входит пузырьковый
уровень. Для его
использования:
1. Установите уровень на
верхнюю часть
монтировки.
2. Установите телескоп по уровню, подгоняя длину опор штатива.
Установка трубы на монтировку
Труба телескопа крепится к монтировке посредством крепления типа
«ласточкин хвост». Для установки трубы:
1. Ослабьте ручку фиксации по высоте на ¼ оборота и поверните разъем
крепления трубы так, чтобы крепежный винт был сверху монтировки. Затяните ручку фиксации по
высоте.
2. Ослабьте крепежный винт крепления трубы.
3. Вставьте планку разъема «ласточкин хвост», расположенную на трубе телескопа, в паз крепления. При
правильной установке искатель будет направлен вверх.
4. Затяните крепежный винт. Телескоп собран и готов к установке аксессуаров.
Монтировка
Площадка
штатива
Винт
Поместить
уровень
сюда
Рис.2-5- установка по уровню
Крепёжный винт
Планка «ласточкин хвост»
Ручка фиксации по высоте
Рис.2-6
