Установка диагональной призмы
(Модели 60 и 80)
Диагональная призма преломляет свет под прямым углом к оптической оси телескопов – рефракторов.
Это позволяет наблюдать из более удобного положения. Для установки призмы:
1. Ослабьте винт на трубке фокусировочного узла с тем, чтобы он
не мешал установке призмы (не входил внутрь посадочной
трубки). Снимите заглушку с трубки фокусировочного узла.
2. Установите призму хромированной частью в трубку
фокусировочного узла.
3. Зажмите винт для удержания призмы.
4. При необходимости поворота призмы ослабьте винт, поверните
призму в удобное положение, затяните винт.
Установка окуляров
Окуляр - оптический элемент, увеличивающий изображение,
созданное телескопом. Окуляр устанавливается либо в
диагональную призму (модели 60/80LCM), либо непосредственно в
окулярный узел (модель 114) . Для установки окуляра:
В моделях 60 и 80:
1. Ослабьте винт на трубке диагональной призмы с тем, чтобы он
не мешал установке окуляра (не входил внутрь посадочной
трубки). Снимите заглушку с трубки призмы.
2. Установите 25-мм окуляр хромированной частью в трубку призмы.
3. Затяните винт-фиксатор.
В модели 114:
1. Ослабьте винт окулярного адаптера на фокусировочном
узле. Снимите заглушку с узла.
2. Установите 25-мм окуляр хромированной частью в
окулярный адаптер.
3. Затяните винт для закрепления окуляра.
Для извлечения окуляра ослабьте винт и извлеките окуляр.
Обычно окуляры разделяются по своему фокусному
расстоянию и диаметру посадочной втулки. Чем больше
фокусное расстояние окуляра, тем меньше его увеличение.
Чаще всего для наблюдений вы будете использовать окуляры с
малыми и средними увеличениями. Для получения
дополнительной информации см. раздел «Увеличение».
Окуляры отличаются диаметром посадочной трубки. В телескопах серии LCM используются окуляры с
посадочным диаметром стандарта 1-1/4" (1,25 дюйма).

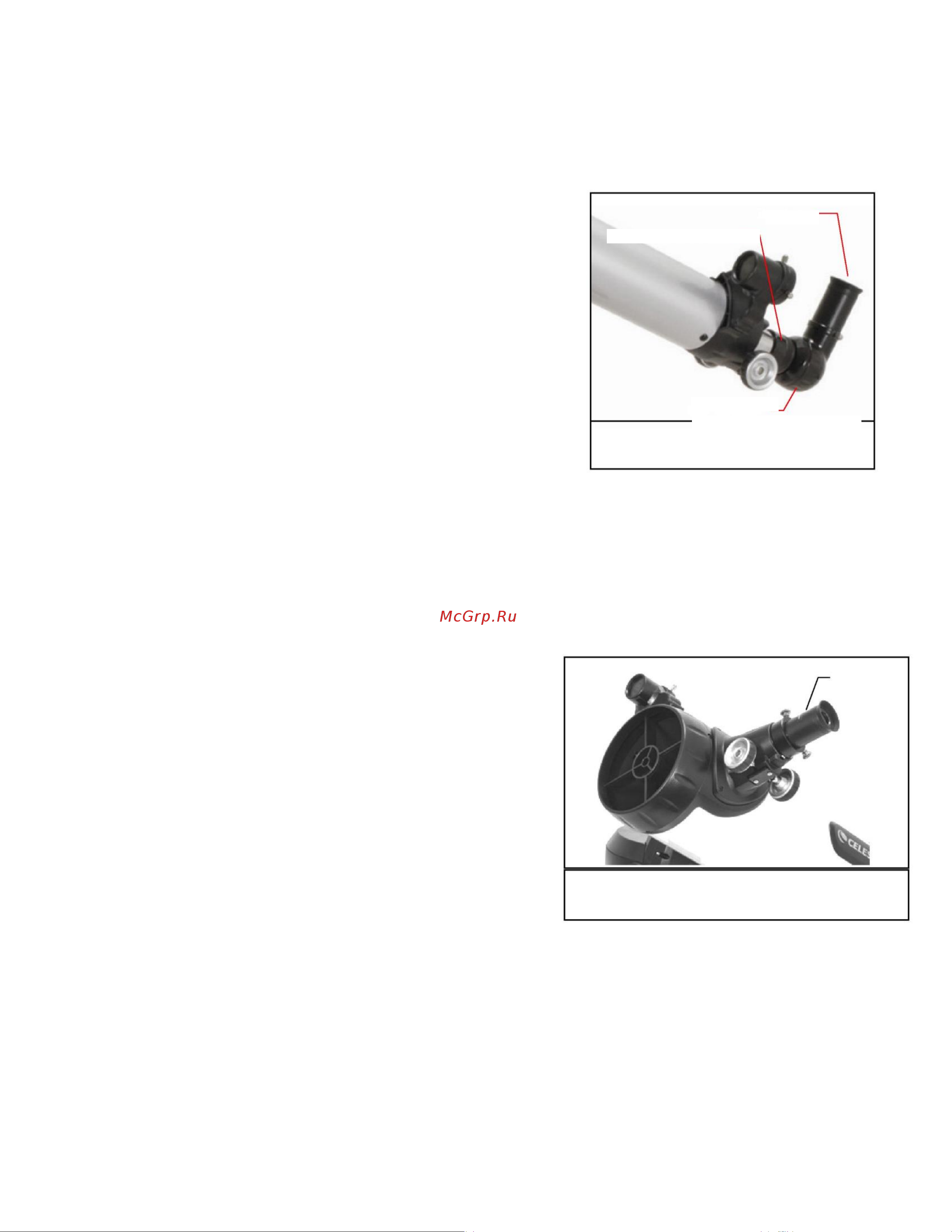

Окуляр
Фокусировочный узел
Рис.2-7
Аксессуары для 60/80 LCM
Диаг.призма
Окуляр
Рис. 2-8
Окуляр модели LCM 114
