Выравнивание Вторичного Зеркала

С установленной коллимационной крышкой про-

смотрите отверстие в крышке во вторичном (диаго-

нальном) зеркале. Игнорируйте отражения. Само

вторичное зеркало должно быть по центру трубки

гнезда, в направлении, параллельном длине теле-

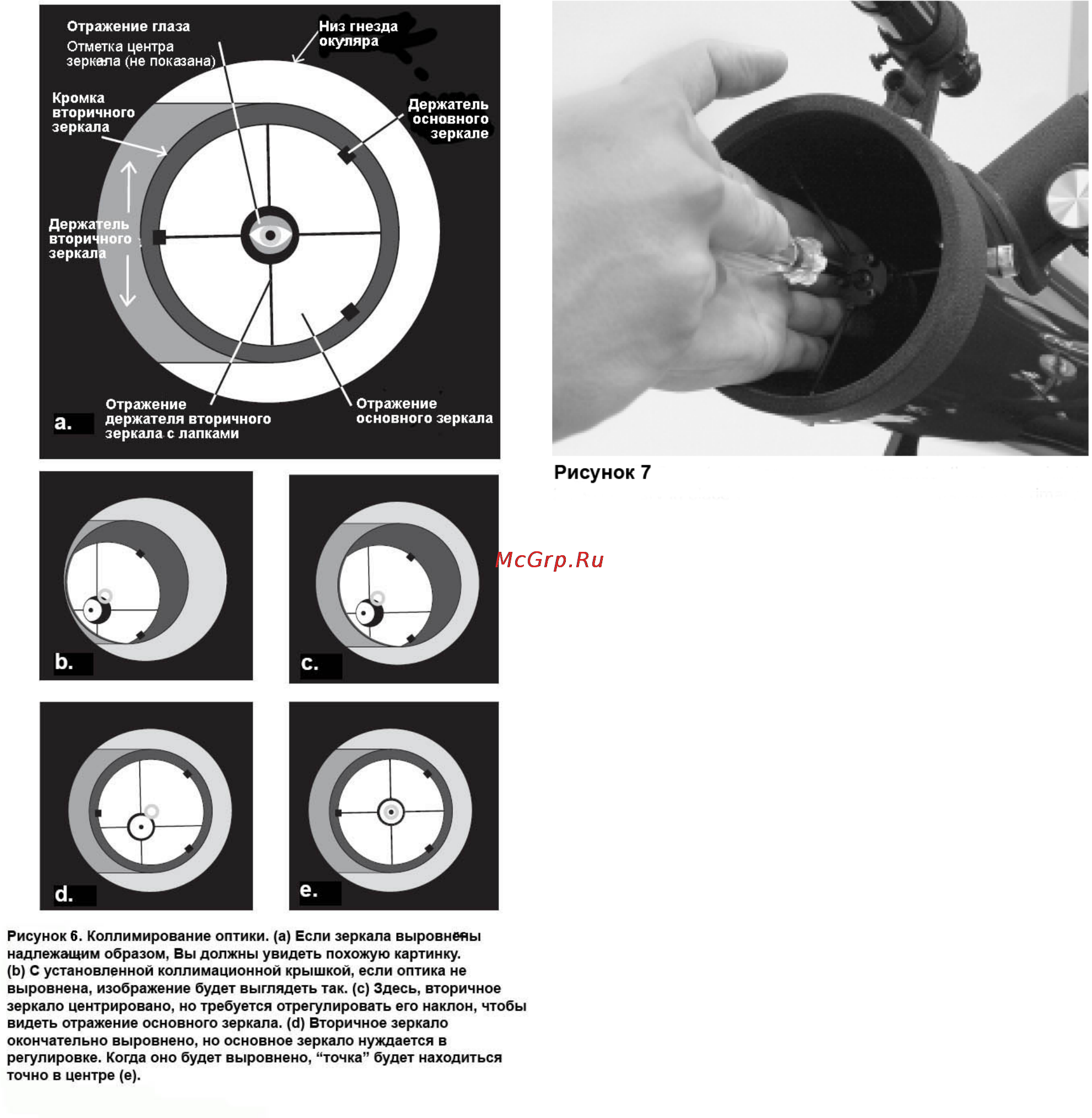

скопа (см. рис. 6b). Если это не так, необходимо его

отрегулировать. Такая регулировка требуется

очень редко, если вообще когда-либо потребуется.

Регулировку вторичного зеркала лучше проводить в

ярко освещенном месте, направив телескоп на яр-

кую поверхность, вроде белой бумаги или стены.

Также полезным будет поместить лист белой бума-

ги в трубе телескопа напротив гнезда окуляра (т.е.

с другой стороны от вторичного зеркала). Исполь-

зуя крестовую отвертку, ослабьте три маленьких

винта выравнивания в центре втулки с тремя лапка-

ми на несколько оборотов. Теперь удерживайте

зеркало (будьте внимательны – не касайтесь по-

верхности зеркал), поворачивая большой винт в

центре с помощью крестовой отвертки (см. рис.7).

Поворот винта по часовой стрелке перемещает

зеркало к открытому концу оптической трубы, про-

тив часовой стрелки – к основному зеркалу.

После центрирования вторичного зеркала в трубе

гнезда окуляра, поворачивайте держатель зеркала

до тех пор, пока отражение основного зеркала не

будет центрировано во вторичном зеркале насколь-

ко возможно. Центрирование может быть не абсо-

лютно точным, но это нормально. Теперь затяните

равномерно три маленьких винта для фиксации по-

ложения вторичного зеркала.

Если отражение первичного зеркала не видно во

вторичном зеркале, как показано на рис.6c, необхо-

димо отрегулировать наклон вторичного зеркала.

Это делается, посредством поочередного ослабле-

ния одного из трех винтов при затягивании других

двух, как показано на рис.8. Задача состоит в том,

чтобы центрировать отражение основного зеркала

во вторичном зеркале, как показано на рис.6d. Не

стоит беспокоиться, если отражение вторичного

зеркала (самый маленький круг, с "точкой" коллима-

ционной крышки в центре) окажется вне центра.

Следующий шаг поможет это исправить.
