Orion SpaceProbe 3 Altaz [4/13] Начало работы
![Orion SpaceProbe 3 Altaz [4/13] Начало работы](/views2/1111720/page4/bg4.png)
3. Установите штатив с треногой вертикально и
раздвиньте ножки на максимальную длину, до
полного натяжения скоб. Соедините лоток для
аксессуаров с кронштейнами тремя винтами,
установленными на лотке. Проденьте винты че-
рез отверстия на кронштейнах и вкрутите их в
отверстия лотка.
4. Надежно прикрепите ножки к штативу, затянув
винты в верхней части ножек с помощью кре-
стовой отвертки.
5. Присоедините высотный микрометрический
стержень к оптической трубе, предварительно
сняв винт с крепления стержня. Вставьте винт в
отверстие на конце стержня и закрутите его на
креплении. Убедитесь, что винт хорошо за-
тянут.
6. Для установки оптической трубы в хомут штати-
ва вставьте высотный микрометрический винт в
патрон на хомуте. Убедитесь, что ручка блоки-
ровки достаточно ослаблена. После установки
стержня в патрон, установите оптическую трубу
в хомут так, чтобы металлические отливки по-

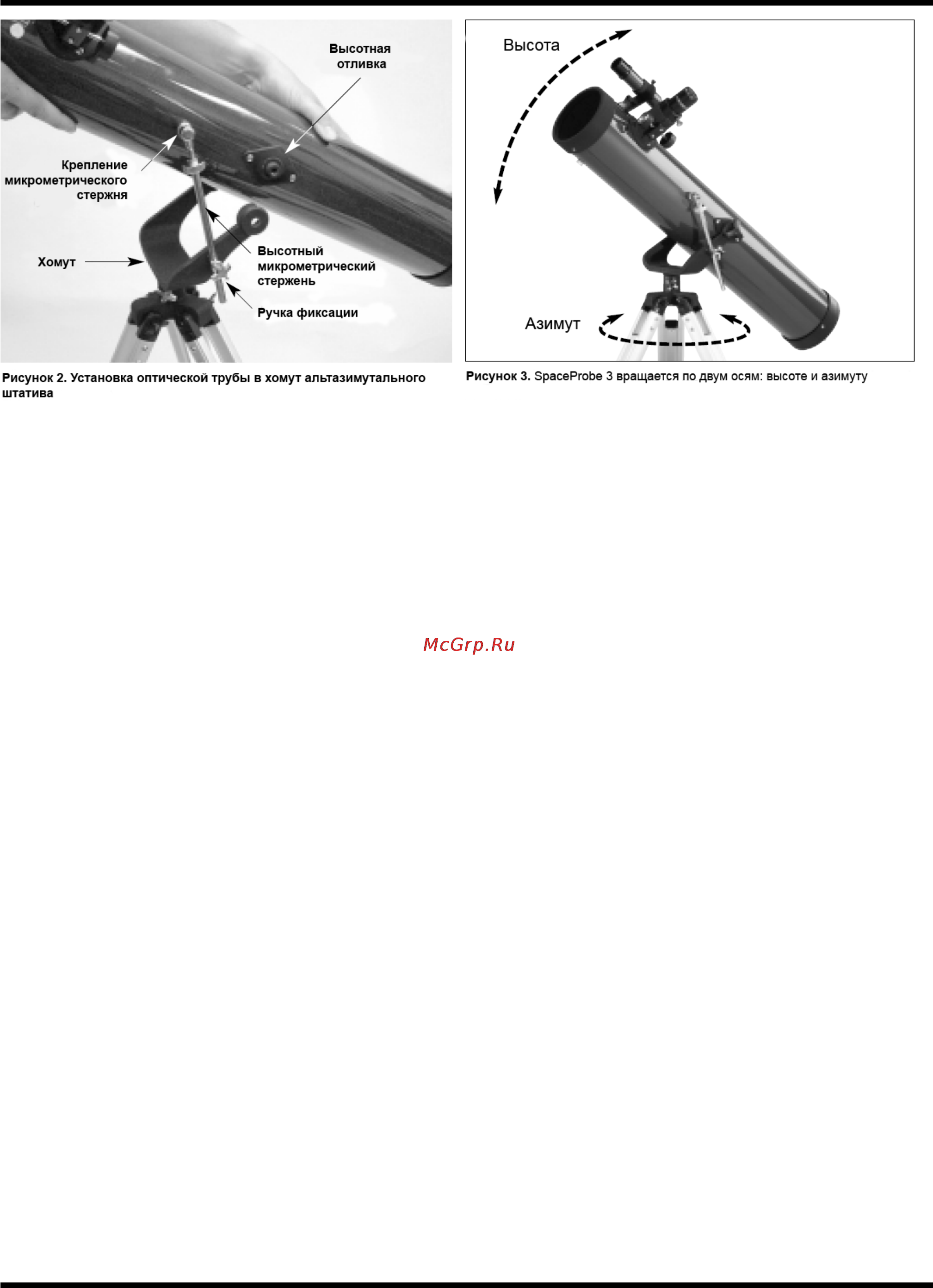

пали в пазы (рис.2). Для закрепления оптиче-
ской трубы на штативе вставьте ручки хомута в
отверстия на штативе и вкрутите их в высотные
отливки на трубе. Затяните ручки высотной
блокировки.
7. Снимите два металлических барашка с трубы.
Установите кронштейн искателя EZ Finder II на
трубе так, чтобы крепления на искателе попа-
дали в отверстия на кронштейне. Искатель дол-
жен быть ориентирован так, как показано на
рис.1. Закрутите барашки для закрепления ис-
кателя.
8. Вставьте 25-мм окуляр Explorer II в гнездо и за-
крепите его с помощью барашка.
Телескоп собран и должен выглядеть так, как на
рис.1. До начала наблюдений накройте его пылеза-
щитным чехлом.
4. Начало работы
Высота и азимут
SpaceProbe 3 Altaz допускает движение по двум
осям: высоте (вверх/вниз) и азимуту (влево/вправо)
(см. рис.3). Это очень удобно, т.к. влево/вправо и
вверх/вниз – наиболее “естественные” человече-
ские движения для нацеливания. В результате, на-
ведение телескопа очень простое.
Для перемещения телескопа в азимутальном
направлении ослабьте винт азимутальной блоки-
ровки и, держа телескоп за конец оптической тру-
бы, осторожно поверните телескоп в нужном
направлении и снова затяните винт. Для смещения
телескопа по высоте ослабьте винт высотной бло-
кировки, поднимите или опустите телескоп и снова
затяните винт. Если телескоп поднимается/опус-
кается слишком свободно, затяните винты хомута.
Замечание по поводу микрометрического
стержня с регулировочным винтом: Поскольку
точное наведение телескопа по высоте затрудни-
тельно, SpaceProbe 3 Altaz поставляется с микро-
метрическим стержнем и регулировочным винтом.
При повороте регулировочного винта телескоп бу-
дет смещаться вверх/вниз на очень малую величи-
ну, в зависимости от направления вращения винта.
Для регулировки с помощью регулировочного винта
ослаблять фиксирующий винт не надо. Регулиро-
вочный винт может вращаться в ограниченном диа-
пазоне, поэтому, если необходимо поднять/опу-
стить телескоп на большой угол, проще ослабить
фиксирующий винт и отрегулировать положение
телескопа вручную.
4
