Русский-13
Русский
DV MODE
Режим движущегося изображения (DV MODE) позволяет выбирать следующие настройки:
ОБЫЧНЫЙ: стандартная настройка.
ТЕКСТ: Настройка, при которой буквы и линии отображаются четко. Лучше всего подходит для обычных
программ обработки текста и электронных таблиц.
ФИЛЬМ: Настройка, которая усиливает передачу темных тонов. Лучше всего подходит для фильмов.
ИГРЫ: Настройка, которая усиливает целые тона. Лучше всего подходит для игр, использующих яркие и
красочные изображения.
ФОТО: Настройка, позволяющая оптимизировать контрастность. Лучше всего подходит для статических
изображений.
ДИНАМИЧНЫЙ: Настройка, регулирующая яркость путем выявления темных областей экрана и их
оптимизации.
ПРИМЕЧАНИЕ. Если в качестве режима Системы регулировки цвета выбран режим DICOM SIM, то эта
функция отключается.
ЭКРАН (Только аналоговый вход)
АВТОНАСТРОЙКА
Автоматическая настройка параметров изображения: положения, размера ПО ГОРИЗОНТАЛИ и ТОЧНО.
АВТОКОНТРАСТ
Коррекция изображения, соответствующего нестандартным входным видеосигналам.
ВЛЕВО/ВПРАВО
Регулируется положение изображения на экране ЖК-монитора по горизонтали.
ВНИЗ/ВВЕРХ
Регулируется положение изображения на экране ЖК-монитора по вертикали.
ПО ГОРИЗОНТАЛИ
Уменьшением или увеличением значения этого параметра регулируется размер изображения по горизонтали.
Если при использовании функции АВТОНАСТРОЙКА качество изображения остается неудовлетворительным,
дальнейшую регулировку можно выполнить с помощью функции ПО ГОРИЗОНТАЛИ (синхронизация
пикселей). Для этого можно использовать тестовый шаблон муара. Эта функция может привести к изменению
ширины изображения. Используйте клавишу ВЛЕВО/ВПРАВО для размещения изображения по центру экрана.

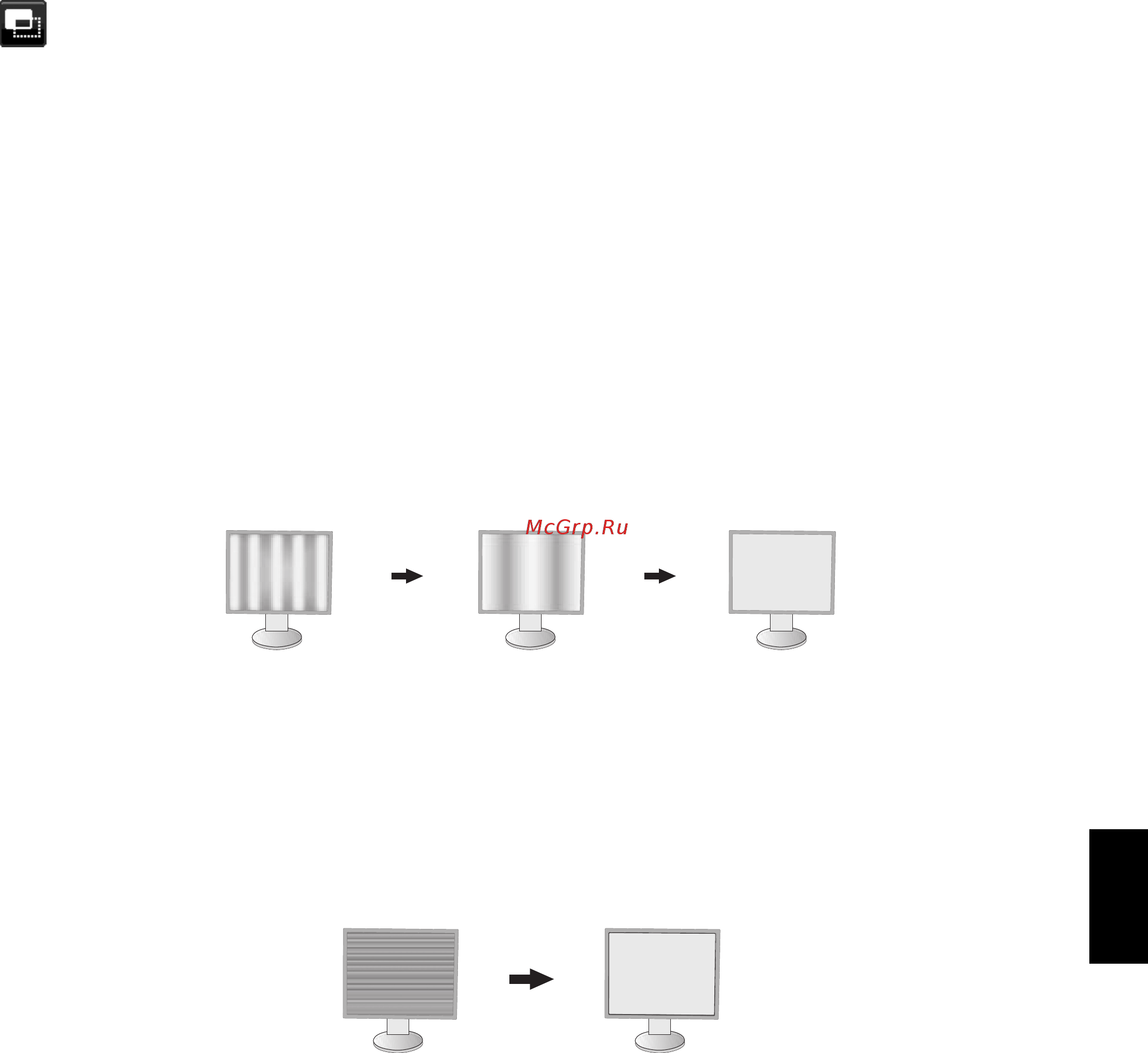

Если выбрано неправильное значение параметра ПО ГОРИЗОНТАЛИ, то результат будет напоминать левый
рисунок. Изображение должно быть однородным.
Когда значение ПО
ГОРИЗОНТАЛИ
неправильное.
Когда значение ПО
ГОРИЗОНТАЛИ
исправлено.
Когда значение ПО
ГОРИЗОНТАЛИ
правильное.
ТОЧНО
Увеличением или уменьшением значения этого параметра регулируется фокусировка, четкость и
устойчивость изображения.
Если функции АВТОНАСТРОЙКА и ПО ГОРИЗОНТАЛИ не дают желаемых результатов, попробовать улучшить
качество изображения можно с помощью функции ТОЧНО.
Для этого можно использовать тестовый шаблон муара. Если выбрано неправильное значение параметра
ТОЧНО, то результат будет напоминать левый рисунок. Изображение должно быть однородным.
Когда значение
ТОЧНО неправильное.
Когда значение
ТОЧНО правильное.
