Nec MultiSync EA224WMi [8/26] Краткое руководство по началу работы
![Nec MultiSync EA224WMi [8/26] Краткое руководство по началу работы](/views2/1096621/page8/bg8.png)
Русский-6
Краткое руководство по началу работы
Для подключения ЖК-монитора к вашей системе выполните следующие действия:
ПРИМЕЧАНИЕ. Перед установкой монитора обязательно изучите «Рекомендации по эксплуатации» (стр. 3).
1. Отключите питание компьютера.
2. Для компьютера PC или Mac с цифровым выходом DVI: Подсоедините кабель видеосигнала DVI к разъему
платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты.
Для компьютеров PC с аналоговым выходом: Подключите кабель видеосигнала с 15-контактным мини-
разъемом D-SUB к разъему платы видеоадаптера на компьютере (Рисунок A.2).
Для компьютера Macintosh: Подключите адаптер кабеля для Macintosh (не входит в комплект поставки) к
компьютеру, затем подключите кабель видеосигнала с 15-штырьковым миниразъемом D-SUB к адаптеру кабеля
для Macintosh (Рисунок A.3).
ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh кабель с адаптером не требуется.
Для компьютеров PC с выходом DisplayPort: Подсоедините кабель DisplayPort к разъему платы видеоадаптера в
компьютере (Рисунок A.4).

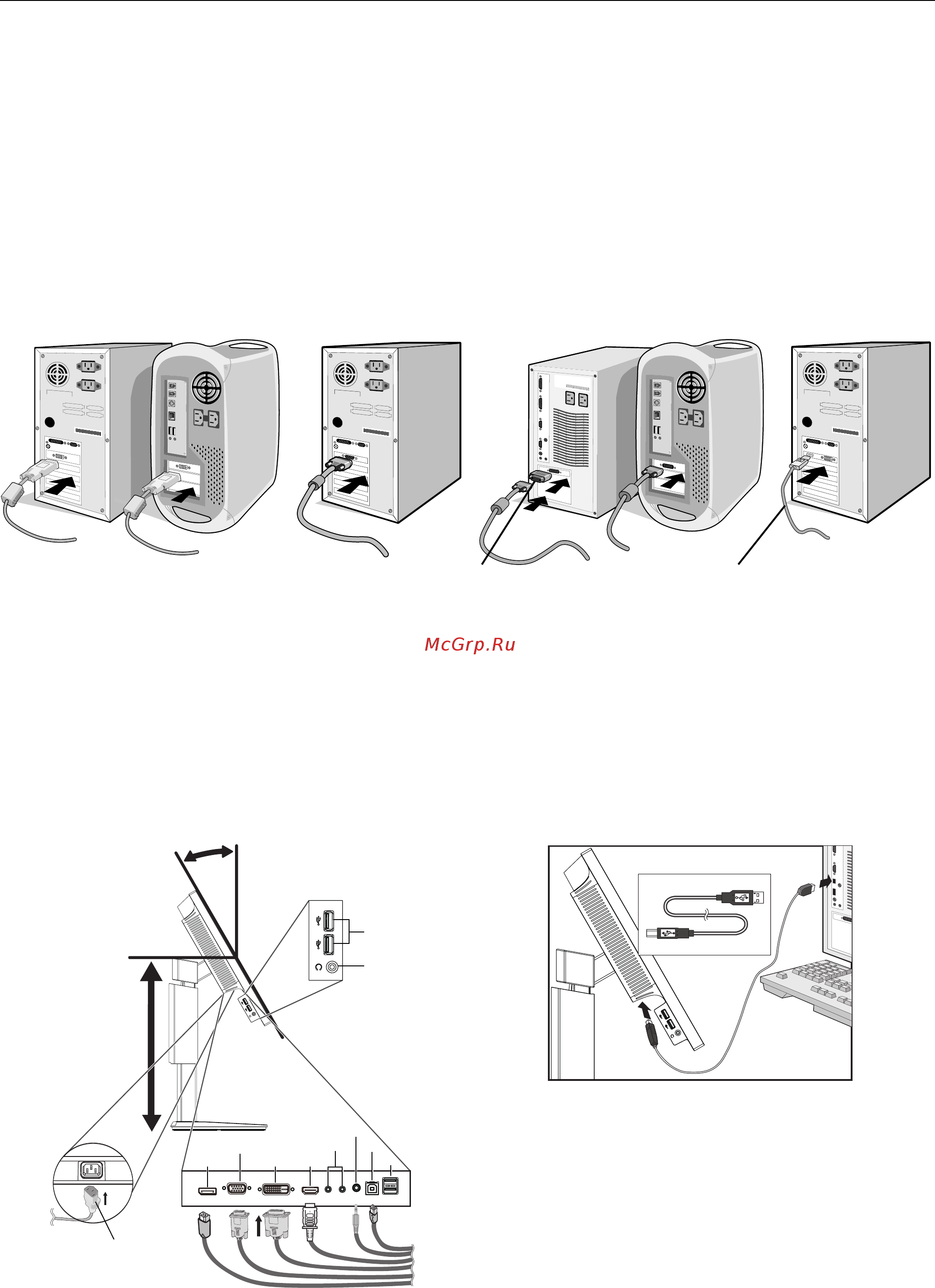

Рисунок A.1
Рисунок A.3
Адаптер кабеля
для Macintosh (не
входит в комплект)
Рисунок A.2
Рисунок A.4
Кабель DisplayPort
(не входит в
комплект)
ПРИМЕЧАНИЕ. 1. Используйте кабель DisplayPort с логотипом DisplayPort.
2. При извлечении кабеля DisplayPort удерживайте верхнюю кнопку для разблокировки замка.
3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30 градусов.
4.
Подключите все кабели к соответствующим разъемам (Рисунок C.1). С помощью кабеля USB соедините разъем типа B
с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом компьютера (Рисунок
C.1a). При использовании кабеля от USB-устройства выполните подключение к одному из выходных портов монитора.
ПРИМЕЧАНИЕ. Неправильно выполненное подключение может привести к неустойчивой работе, повреждению и/или
уменьшению срока службы экрана или компонентов ЖК-модуля.
Рисунок C.1
Кабель питания
Наклон 30°
HDMI
DisplayPort
DVI
D-SUB
Рисунок C.1a
Тип A
Тип B
Тип A
Тип B
Крайнее
верхнее
положение
подставки
Аудиовход
USB выходной
Наушники
USB выходной
ВХОД/ВЫХОД ControlSync*
USB входной
*: См. стр. 22
