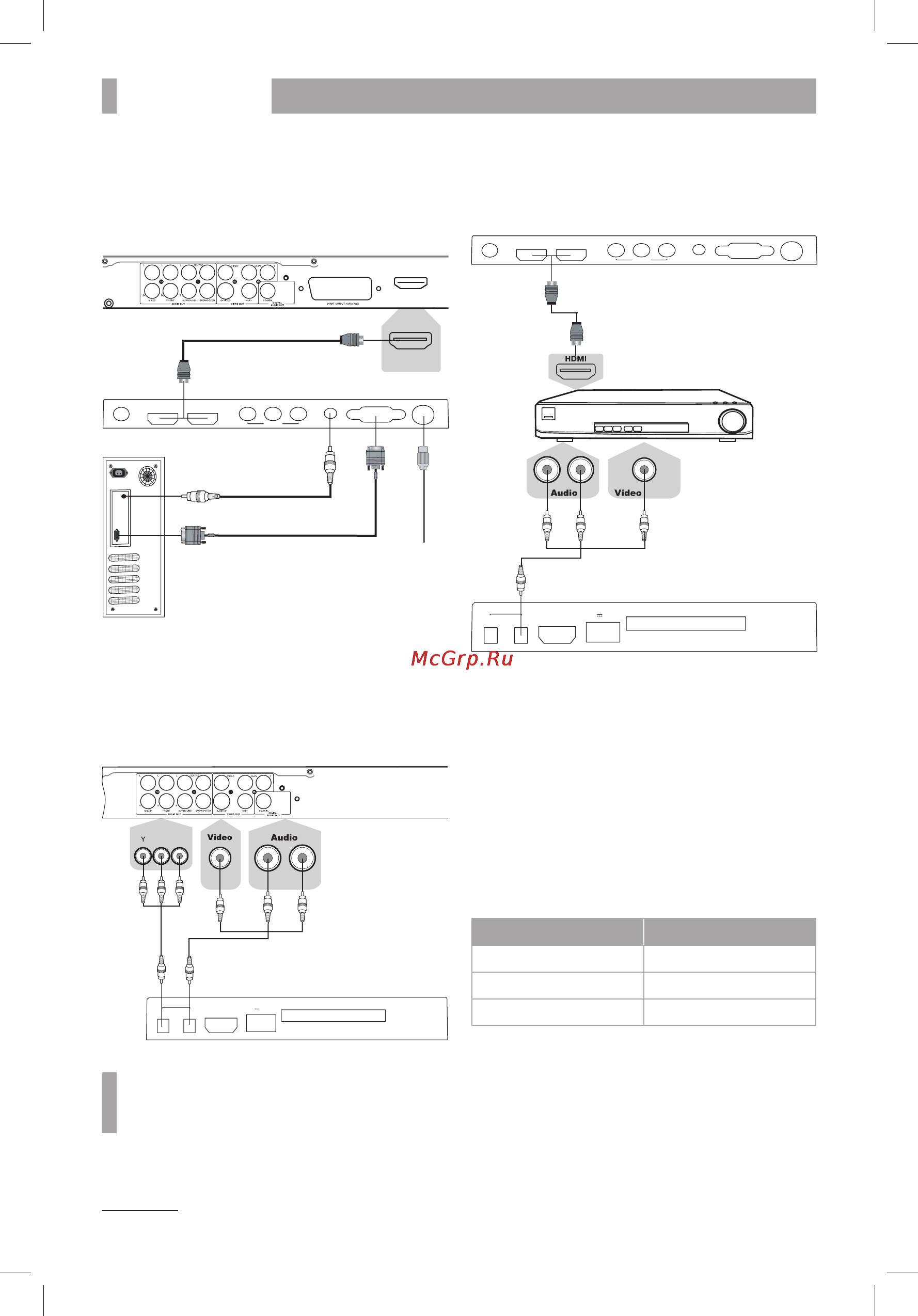

ПОДКЛЮЧЕНИЕ
6
ВНИМАНИЕ!
• Перед подключением убедитесь, что все компоненты
выключены.
HDMI
Задняя панель DVD-плеера
Персональный компьютер
ТВ-антенна
Нижняя панель телевизора
1
HDMI2 HDMI1
R-AUDIO-L
DIGITAL
AUDIO OUT
VIDEO PC
ANT
AV OUT
PC/DVI
AUDIO
ВНИМАНИЕ!
• Перед подключением убедитесь, что все устройства
выключены.
Pb Pr
Задняя панель DVD-плеера
Боковая
панель
телевизора
1
USB
5V 500mA
HDMI3
COMMON INTERFACECOMPONENT
AVYPbPr
AV-переходник + AV-кабель
ПРИМЕЧАНИЕ
• При подключении через компонентный видеовыход
для передачи аудиосигнала необходимо использовать
разъем AV.
1
На рисунке схематично изображены боковая и нижняя панель 32LEM-1002/T2C.
Внимательно прочитайте инструкцию по подключению.
Нижняя панель телевизора
1
Боковая панель телевизора
1
Спутниковый ресивер/
Цифровой телевизионный тюнер
Метод А
Метод В
HDMI2 HDMI1
R-AUDIO-L
DIGITAL
AUDIO OUT
VIDEO PC
ANT
AV OUT
PC/DVI
AUDIO
USB
5V 500mA
HDMI3
COMMON INTERFACECOMPONENT
AVYPbPr
AV-переходник + AV-кабель
Для подключения композитного видеосигнала
и аудиосигнала используйте AV-переходник
и аудиовидеокабель (в комплектацию не входит).
Для просмотра каналов высокого разрешения с внешнего
спутникового ресивера используйте разъем HDMI
для подключения к телевизору. Если ваш ресивер
оборудован цифровым видеовыходом DVI, воспользуйтесь
специальным переходником HDMI-DVI для подключения к
телевизору с помощью кабеля HDMI (в комплектацию
не входит).
Цвет штекера Цвет разъема YPrPb
Желтый Зеленый
Красный Красный
Белый Синий
